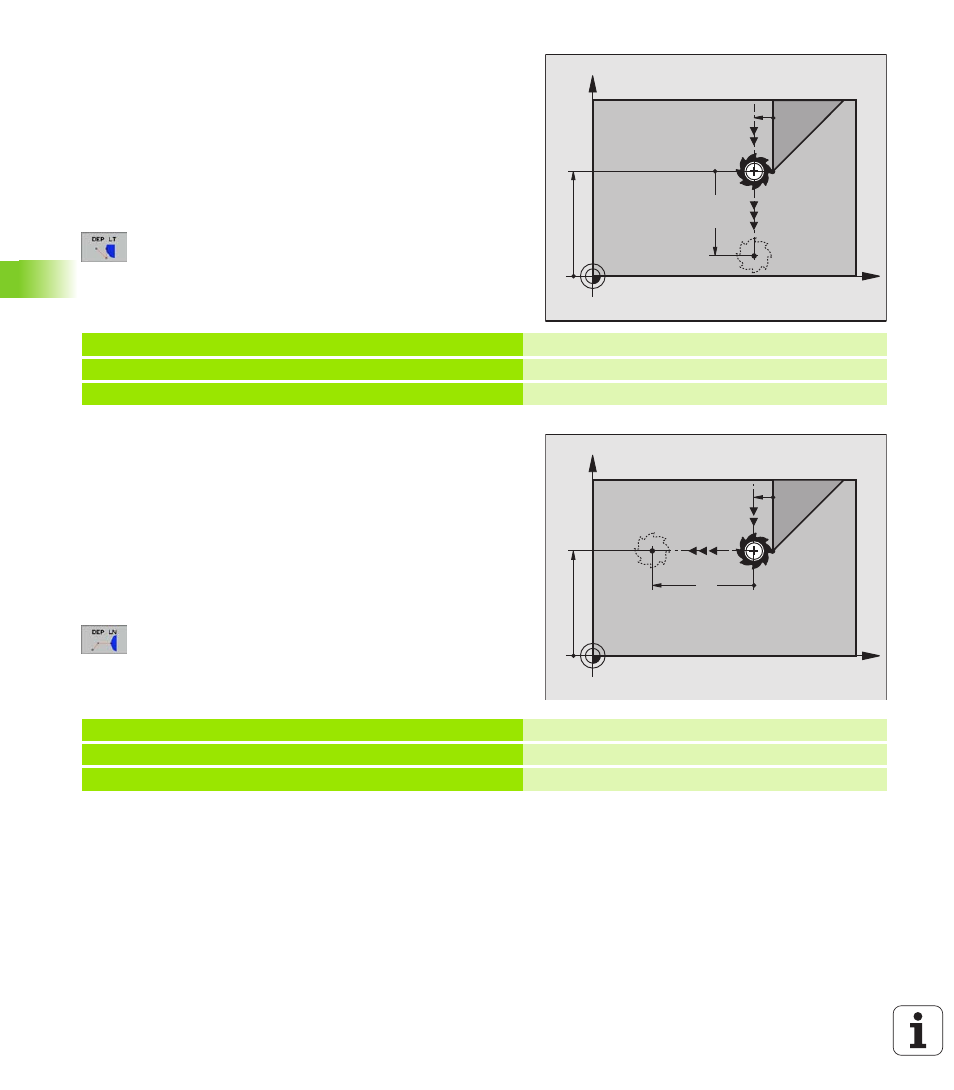

Wegfahren auf einer Geraden mit tangentialem
Anschluss: DEP LT
Die TNC fährt das Werkzeug auf einer Geraden vom letzten Kontur-
punkt P
E
zum Endpunkt P
N
. Die Gerade liegt in der Verlängerung des
letzten Konturelements. P
N
befindet sich im Abstand LEN von P
E
.
8 Letztes Konturelement mit Endpunkt P
E
und Radiuskorrektur pro-
grammieren
8 Dialog mit Taste APPR/DEP und Softkey DEP LT eröffnen:
8 LEN: Abstand des Endpunkts P
N
vom letzten Kontur-
element P
E
eingeben
NC-Beispielsätze
Wegfahren auf einer Geraden senkrecht zum
letzten Konturpunkt: DEP LN
Die TNC fährt das Werkzeug auf einer Geraden vom letzten Kontur-
punkt P
E
zum Endpunkt P
N
. Die Gerade führt senkrecht vom letzten
Konturpunkt P
E
weg. P
N
befindet sich von P
E
im Abstand LEN + Werk-
zeug-Radius.
8 Letztes Konturelement mit Endpunkt P
E
und Radiuskorrektur pro-
grammieren
8 Dialog mit Taste APPR/DEP und Softkey DEP LN eröffnen:
8 LEN: Abstand des Endpunkts P
N
eingeben
Wichtig: LEN positiv eingeben!
NC-Beispielsätze
X
Y
10
20
P
A
RR
P
S
R0
P
H
RR
RR
40 10
R10
35
20
X
Y
20
P
E
RR
P
N
R0
RR
12.5
23 L Y+20 RR F100 Letztes Konturelement: P
E
mit Radiuskorrektur
24 DEP LT LEN12.5 F100 Um LEN=12,5 mm wegfahren
25 L Z+100 FMAX M2 Z freifahren, Rücksprung, Programm-Ende
X
Y
20
P
E
RR
P
N
R0
RR
20
23 L Y+20 RR F100 Letztes Konturelement: P
E
mit Radiuskorrektur
24 DEP LN LEN+20 F100 Um LEN=20 mm senkrecht von Kontur wegfahren
25 L Z+100 FMAX M2 Z freifahren, Rücksprung, Programm-Ende
