420 8 Programmieren: Zyklen
8.8 Zyklen zum Abz
e
ilen

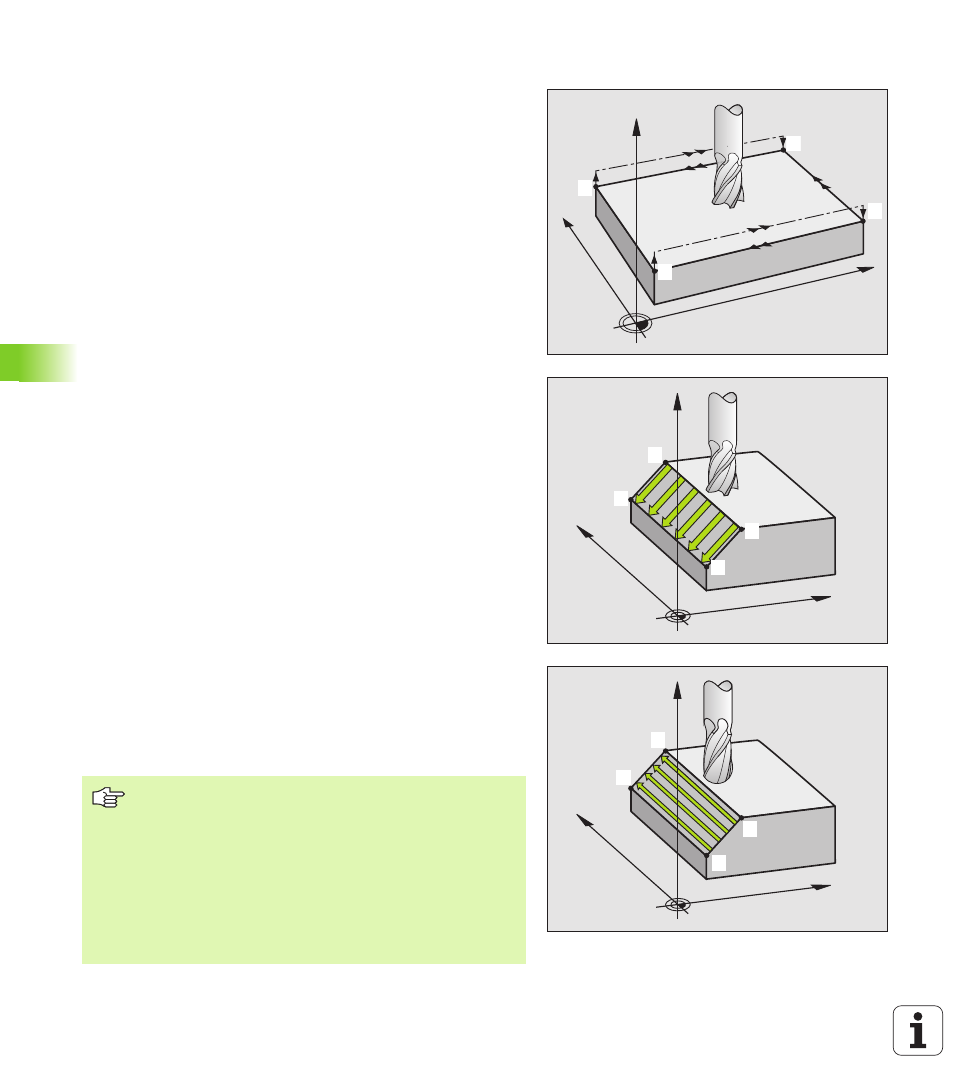

REGELFLAECHE (Zyklus 231)
1 Die TNC positioniert das Werkzeug von der aktuellen Position aus
mit einer 3D-Geradenbewegung auf den Startpunkt
1
2 Anschließend fährt das Werkzeug mit dem programmierten Vor-
schub Fräsen auf den Endpunkt
2
3 Dort fährt die TNC das Werkzeug im Eilgang FMAX um den Werk-
zeug-Durchmesser in positive Spindelachsenrichtung und danach
wieder zurück zum Startpunkt
1
4 Am Startpunkt 1 fährt die TNC das Werkzeug wieder auf den
zuletzt gefahrenen Z-Wert
5 Anschließend versetzt die TNC das Werkzeug in allen drei Achsen
von Punkt
1 in Richtung des Punktes 4 auf die nächste Zeile
6 Danach fährt die TNC das Werkzeug auf den Endpunkt dieser
Zeile. Den Endpunkt berechnet die TNC aus Punkt
2 und einem
Versatz in Richtung Punkt 3
7 Das Abzeilen wiederholt sich, bis die eingegebene Fläche vollstän-
dig bearbeitet ist
8 Am Ende positioniert die TNC das Werkzeug um den Werkzeug-
Durchmesser über den höchsten eingegebenen Punkt in der Spin-
delachse
Schnittführung
Der Startpunkt und damit die Fräsrichtung ist frei wählbar, weil die
TNC die Einzelschnitte grundsätzlich von Punkt
1 nach Punkt 2 fährt
und der Gesamtablauf von Punkt 1 / 2 nach Punkt 3 / 4 verläuft. Sie
können Punkt 1 an jede Ecke der zu bearbeitenden Fläche legen.
Die Oberflächengüte beim Einsatz von Schaftfräsern können Sie opti-
mieren:
„ Durch stoßenden Schnitt (Spindelachsenkoordinate Punkt 1 größer
als Spindelachsenkoordinate Punkt 2 ) bei wenig geneigten Flächen.
„ Durch ziehenden Schnitt (Spindelachsenkoordinate Punkt 1 kleiner
als Spindelachsenkoordinate Punkt 2 ) bei stark geneigten Flächen
„ Bei windschiefen Flächen, Hauptbewegungs-Richtung (von Punkt 1
nach Punkt 2 ) in die Richtung der stärkeren Neigung legen
Die Oberflächengüte beim Einsatz von Radiusfräsern können Sie opti-
mieren:
„ Bei windschiefen Flächen Hauptbewegungs-Richtung (von Punkt 1
nach Punkt 2 ) senkrecht zur Richtung der stärksten Neigung legen
X
Y
Z
11
14
13
12
X
Y
Z
11
12
13
14
X
Y
Z
11
14
12
13
Beachten Sie vor dem Programmieren
Die TNC positioniert das Werkzeug von der aktuellen
Position mit einer 3D-Geradenbewegung auf den Start-
punkt
1 . Werkzeug so vorpositionieren, dass keine Kolli-
sion mit dem Werkstück oder Spannmitteln erfolgen kann.
Die TNC fährt das Werkzeug mit Radiuskorrektur R0 zwi-
schen den eingegebenen Positionen
Ggf. Fräser mit einem über Mitte schneidenden Stirnzahn
verwenden (DIN 844).
