8 Programmieren: Zyklen
8.3 Zyklen zum Bohr
en, Gewindebohr
en und Gewindefräsen

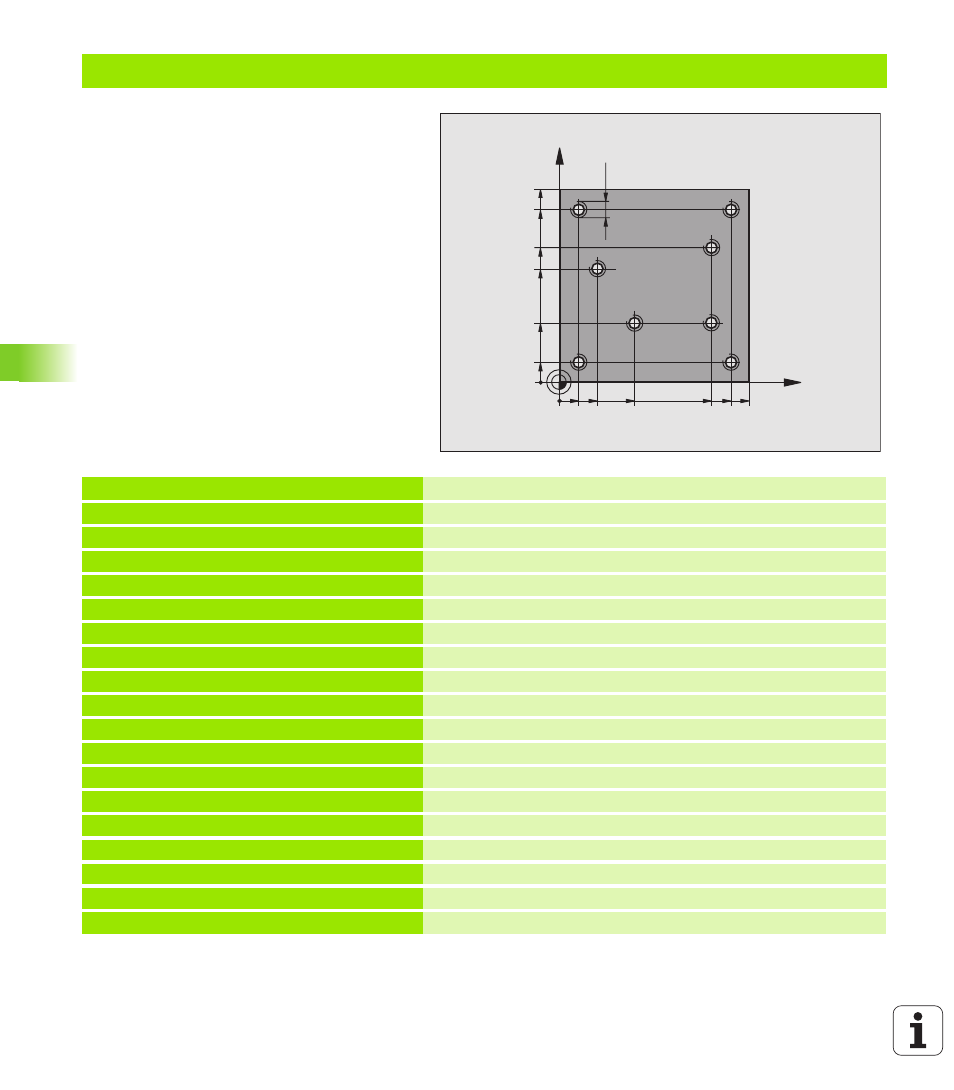

Beispiel: Bohrzyklen in Verbindung mit Punkte-Tabelle
Die Bohrungskoordinaten sind in der Punkte-
Tabelle TAB1.PNT gespeichert und werden von
der TNC mit CYCL CALL PAT gerufen.
Die Werkzeug-Radien sind so gewählt, dass alle
Arbeitsschritte in der Testgrafik zu sehen sind.
Programm-Ablauf
Zentrieren
Bohren
Gewindebohren
0 BEGIN PGM 1 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
Rohteil-Definition
2 BLK FORM 0.2 X+100 Y+100 Y+0
3 TOOL DEF 1 L+0 R+4
Werkzeug-Definition Zentrierer
4 TOOL DEF 2 L+0 2.4
Werkzeug-Definition Bohrer
5 TOOL DEF 3 L+0 R+3
Werkzeug-Definition Gewindebohrer
6 TOOL CALL 1 Z S5000
Werkzeug-Aufruf Zentrierer
7 L Z+10 RO F5000
Werkzeug auf sichere Höhe fahren (F mit Wert programmieren),
die TNC positioniert nach jedem Zyklus auf die sichere Höhe
8 SEL PATTERN “TAB1“
Punkte-Tabelle festlegen
9 CYCL DEF 200 BOHREN
Zyklus-Definition Zentrieren
Q200=2
;SICHERHEITS-ABST.
Q201=-2
;TIEFE
Q206=150
;F TIEFENZUST.
Q202=2
;ZUSTELL-TIEFE
Q210=0
;F.-ZEIT OBEN
Q203=+0
;KOOR. OBERFL.
Zwingend 0 eingeben, wirkt aus Punkte-Tabelle
Q204=0
;2. S.-ABSTAND
Zwingend 0 eingeben, wirkt aus Punkte-Tabelle
Q211=0.2
;VERWEILZEIT UNTEN
X
Y
20
10
100
100
10
90
90
80
30
55
40
65
M6
