HEIDENHAIN iTNC 530 (340 422) Benutzerhandbuch
Seite 433
HEIDENHAIN iTNC 530
433
8.9 Zyklen zur K
o
or
dinat
e
n-Umr
e
c
h
nung

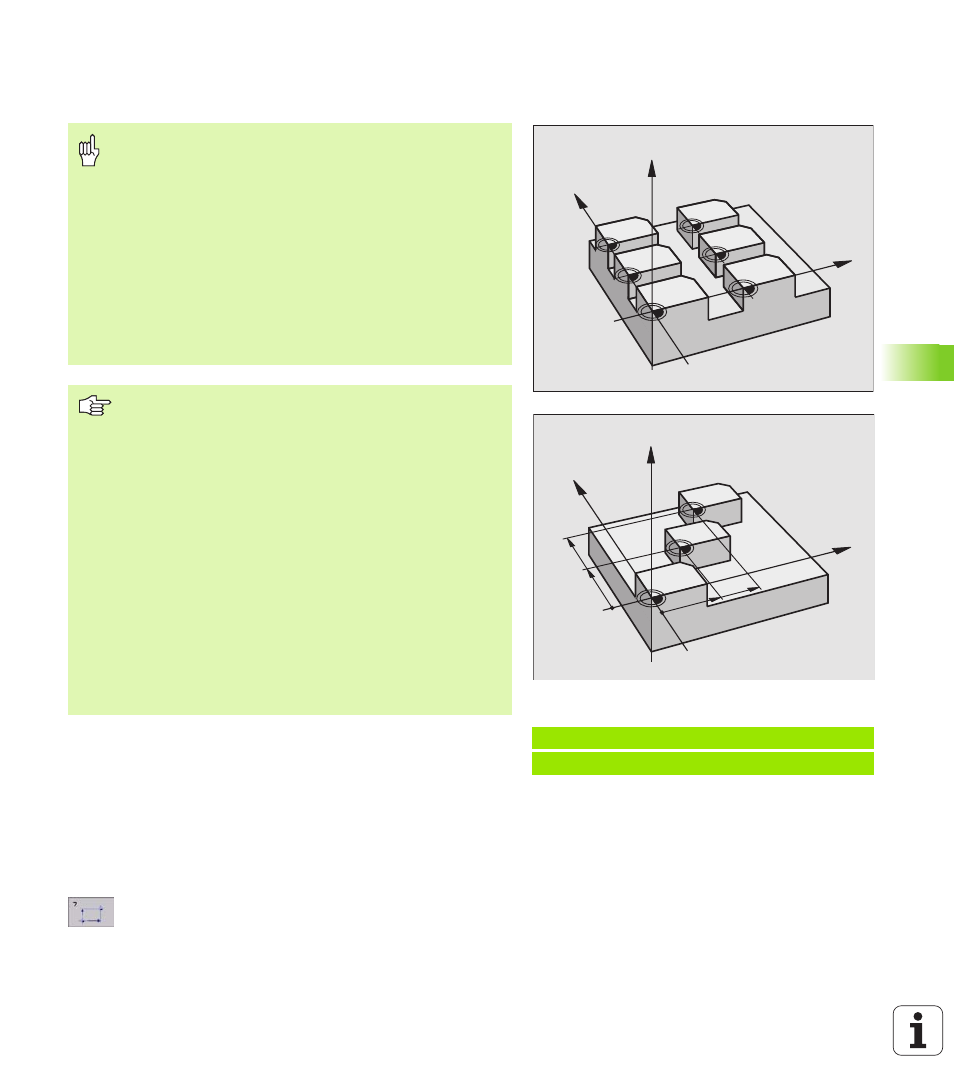

NULLPUNKT-Verschiebung mit Nullpunkt-
Tabellen (Zyklus 7)
Anwendung
Nullpunkt-Tabellen setzen Sie z.B. ein bei
häufig wiederkehrenden Bearbeitungsgängen an verschiedenen
Werkstück-Positionen oder
häufiger Verwendung derselben Nullpunktverschiebung
Innerhalb eines Programms können Sie Nullpunkte sowohl direkt in
der Zyklus-Definition programmieren als auch aus einer Nullpunkt-
Tabelle heraus aufrufen.
8
Verschiebung
: Nummer des Nullpunktes aus der Null-
punkt-Tabelle oder einen Q-Parameter eingeben;
Wenn Sie einen Q-Parameter eingeben, dann aktiviert
die TNC die Nullpunkt-Nummer, die im Q-Parameter
steht
Beispiel: NC-Sätze
77 CYCL DEF 7.0 NULLPUNKT
78 CYCL DEF 7.1 #5
N
0
N
2
N
4
N
1
N
3
N
5
Z
X
Y
Z
X
Y
X
Y
X
Y
N
0
N
2
N
1
1
2
1
2
Nullpunkte aus der Nullpunkt-Tabelle beziehen sich
immer und ausschließlich auf den aktuellen Bezugs-
punkt (Preset).
Der Maschinen-Parameter 7475, mit dem früher festge-
legt wurde, ob sich Nullpunkte auf den Maschinen-Null-
punkt oder den Werkstück-Nullpunkt beziehen, hat nur
noch eine Sicherheits-Funktion. Ist MP7475 = 1 gesetzt
gibt die TNC eine Fehlermeldung aus, wenn eine Null-
punkt-Verschiebung aus einer Nullpunkt-Tabelle aufgeru-
fen wird.
Nullpunkt-Tabellen aus der TNC 4xx, deren Koordinaten
sich auf den Maschinen-Nullpunkt bezogen (MP7475 = 1),
dürfen in der iTNC 530 nicht verwendet werden.
Wenn Sie Nullpunkt-Verschiebungen mit Nullpunkt-Tabel-
len einsetzen, dann verwenden Sie die Funktion
SEL TABLE
, um die gewünschte Nullpunkt-Tabelle vom
NC-Programm aus zu aktivieren.
Wenn Sie ohne SEL TABLE arbeiten, dann müssen Sie die
gewünschte Nullpunkt-Tabelle vor dem Programm-Test
oder dem Programm-Lauf aktivieren (gilt auch für die Pro-
grammier-Grafik):
Gewünschte Tabelle für Programm-Test in der Betriebs-
art Programm-Test über die Datei-Verwaltung wählen:
Tabelle erhält den Status S
Gewünschte Tabelle für den Programmlauf in einer Pro-
grammlauf-Betriebsart über die Datei-Verwaltung wäh-
len: Tabelle erhält den Status M
Die Koordinaten-Werte aus Nullpunkt-Tabellen sind aus-
schließlich absolut wirksam.
Neue Zeilen können Sie nur am Tabellen-Ende einfügen.
