Bearbeitungszyklen: Gewindebohren / Gewindefräsen
4.8 BOHR
GEWINDEFRAESEN
(Zyklus 264, DIN/ISO:
G264)
Zyklusparameter
Soll-Durchmesser
Q335: Gewindenenndurchmesser.
Eingabebereich 0 bis 99999,9999
Gewindesteigung
Q239: Steigung des Gewindes. Das
Vorzeichen legt Rechts- oder Linksgewinde fest:
+
= Rechtsgewinde
–
= Linksgewinde
Eingabebereich -99,9999 bis 99,9999
Gewindetiefe
Q201 (inkremental): Abstand zwischen
Werkstück-Oberfläche und Gewindegrund.
Eingabebereich -99999,9999 bis 99999,9999
Bohrtiefe
Q356: (inkremental): Abstand zwischen
Werkstück-Oberfläche und Bohrungsgrund.
Eingabebereich -99999,9999 bis 99999,9999
Vorschub Vorpositionieren
Q253:
Verfahrgeschwindigkeit des Werkzeugs beim
Eintauchen in das Werkstück bzw. beim
Herausfahren aus dem Werkstück in mm/min.
Eingabebereich 0 bis 99999,999 alternativ FMAX FAUTO,
PREDEF
Fräsart
Q351: Art der Fräsbearbeitung bei M3
+1
= Gleichlauffräsen
–1
= Gegenlauffräsen
alternativ PREDEF
Zustell-Tiefe
Q202 (inkremental): Maß, um welches
das Werkzeug jeweils zugestellt wird. Die Tiefe muss
kein Vielfaches der Zustell-Tiefe sein. Eingabebereich
0 bis 99999,9999. Die TNC fährt in einem Arbeitsgang
auf die Tiefe wenn:
Zustell-Tiefe und Tiefe gleich sind
die Zustell-Tiefe größer als die Tiefe ist
Vorhalteabstand oben
Q258 (inkremental):
Sicherheits-Abstand für Eilgang-Positionierung, wenn
die TNC das Werkzeug nach einem Rückzug aus der
Bohrung wieder auf die aktuelle Zustell-Tiefe fährt.
Eingabebereich 0 bis 99999,9999
Bohrtiefe bis Spanbruch
Q257 (inkremental):
Zustellung, nachdem die TNC einen Spanbruch
durchführt. Kein Spanbruch, wenn 0 eingegeben.
Eingabebereich 0 bis 99999,9999 alternativ PREDEF
Rückzug bei Spanbruch
Q256 (inkremental): Wert, um
die die TNC das Werkzeug beim Spanbrechen
zurückfährt. Eingabebereich 0,1000 bis 99999,9999

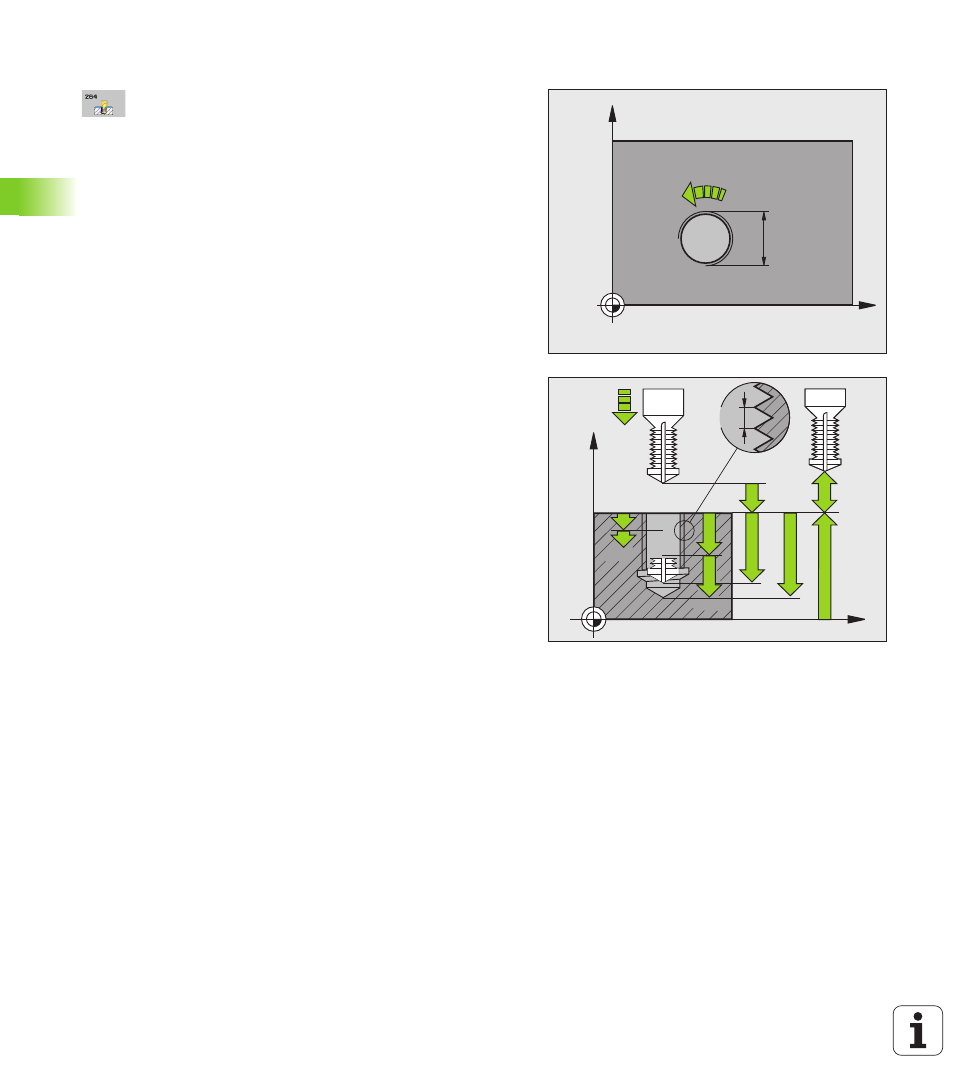

X
Y
Q207
Q335
X
Z
Q203
Q239
Q201
Q204
Q200
Q253
Q202
Q257
Q356
