HEIDENHAIN iTNC 530
57
2.3 Must
er
-Definition P
A
T
TERN DEF
2.3 Muster-Definition PATTERN DEF
Anwendung
Mit der Funktion PATTERN DEF definieren Sie auf einfache Weise
regelmäßige Bearbeitungsmuster, die Sie mit der Funktion CYCL CALL
PAT
rufen können. Wie bei den Zyklus-Definitionen, stehen auch bei
der Musterdefinition Hilfsbilder zur Verfügung, die den jeweiligen
Eingabeparameter verdeutlichen.

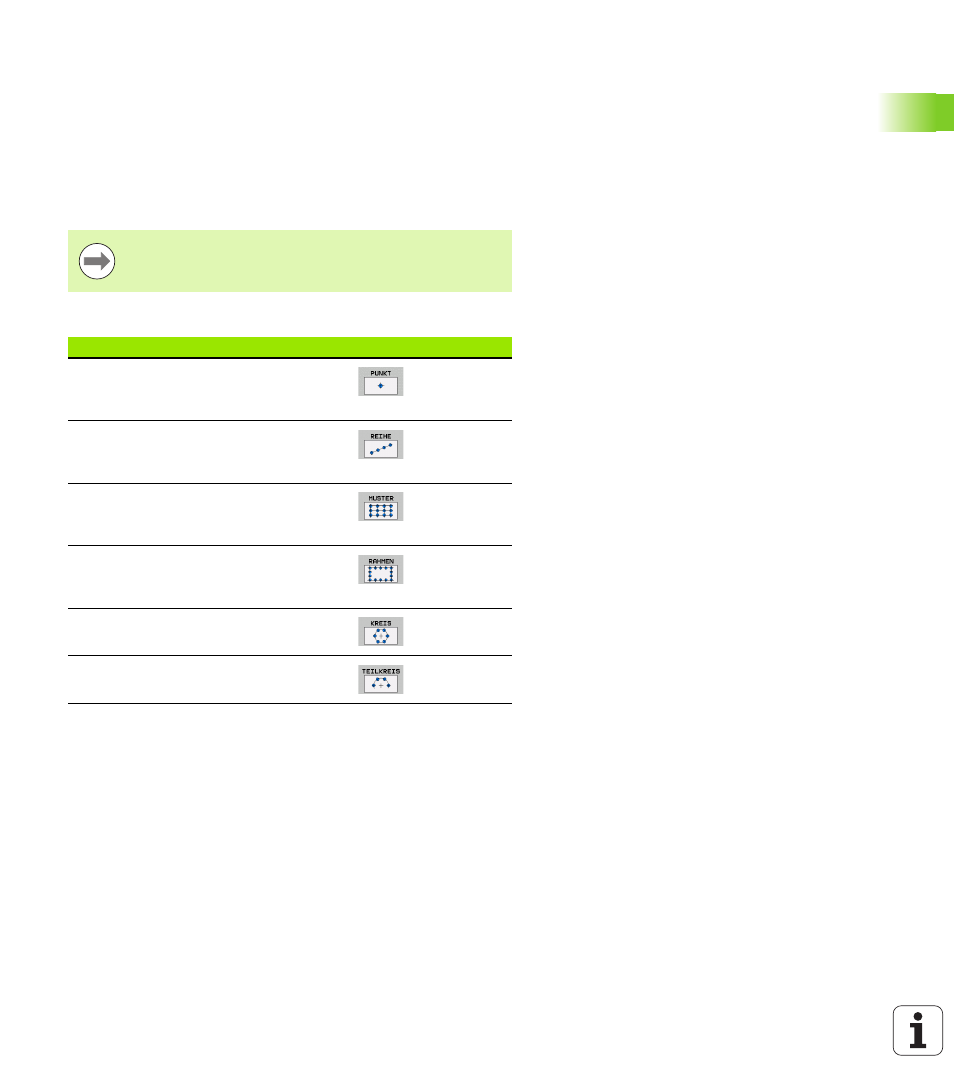

Folgende Bearbeitungsmuster stehen zur Verfügung:
PATTERN DEF
nur in Verbindung mit Werkzeug-Achse Z
verwenden!
Bearbeitungsmuster
Softkey
Seite
PUNKT
Definition von bis zu 9 beliebigen
Bearbeitungspositionen
REIHE
Definition einer einzelnen Reihe, gerade
oder gedreht
MUSTER
Definition eines einzelnen Musters,
gerade, gedreht oder verzerrt
RAHMEN
Definition eines einzelnen Rahmens,
gerade, gedreht oder verzerrt
KREIS
Definition eines Vollkreises
TEILKREIS
Definition eines Teilkreises
