360
Tastsystemzyklen: Bezugspunkte automatisch erfassen
15.1 Gr
undlag
en
15.1 Grundlagen
Übersicht
Die TNC stellt zwölf Zyklen zur Verfügung, mit denen Sie
Bezugspunkte automatisch ermitteln und wie folgt verarbeiten
können:
 Ermittelte Werte direkt als Anzeigewerte setzen
 Ermittelte Werte in die Preset-Tabelle schreiben
 Ermittelte Werte in eine Nullpunkt-Tabelle schreiben

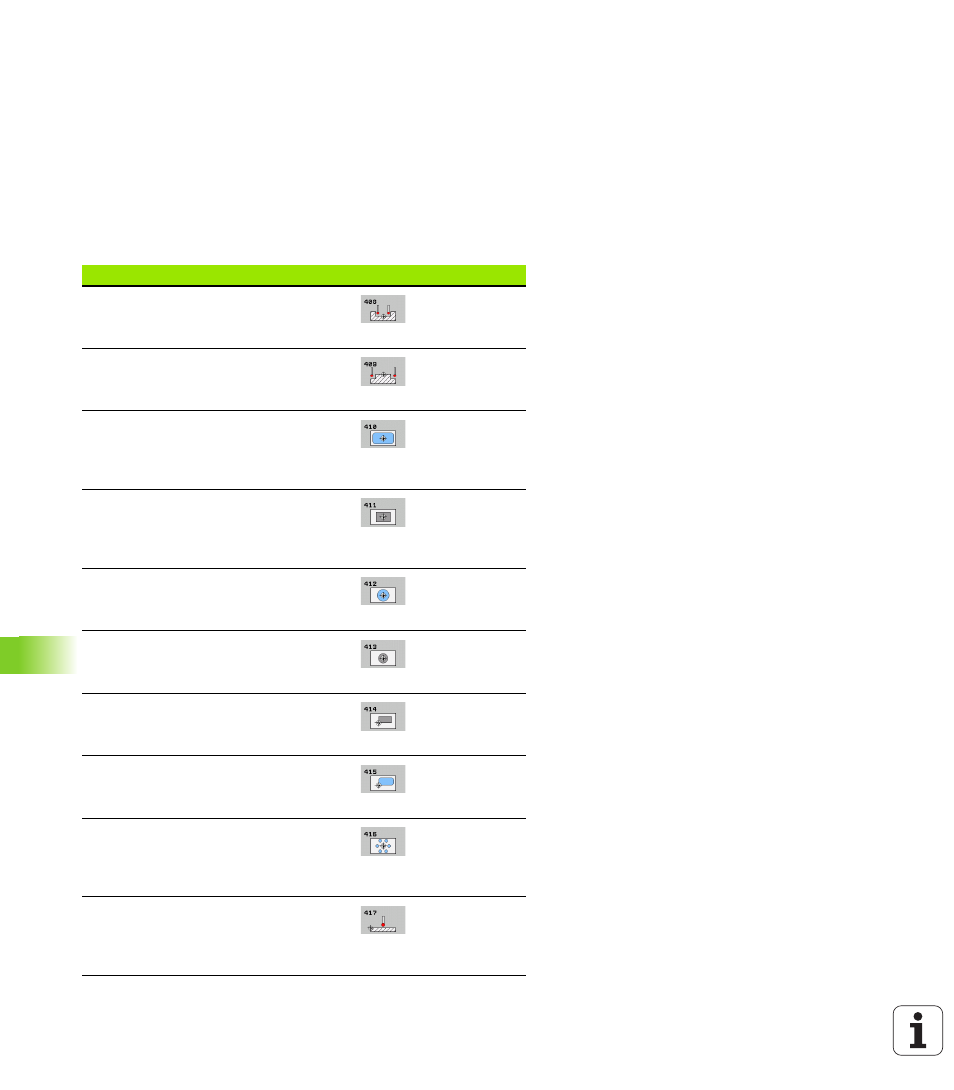

Zyklus Softkey Seite
408 BZPKT MITTE NUT Breite einer Nut
innen messen, Nutmitte als
Bezugspunkt setzen
Seite 363
409 BZPKT MITTE STEG Breite eines
Steges außen messen, Stegmitte als
Bezugspunkt setzen
Seite 367
410 BZPKT RECHTECK INNEN Länge
und Breite eines Rechtecks innen
messen, Rechteckmitte als
Bezugspunkt setzen
Seite 370
411 BZPKT RECHTECK AUSSEN Länge
und Breite eines Rechtecks außen
messen, Rechteckmitte als
Bezugspunkt setzen
Seite 374
412 BZPKT KREIS INNEN Vier beliebige
Kreispunkte innen messen, Kreismitte
als Bezugspunkt setzen
Seite 378
413 BZPKT KREIS AUSSEN Vier
beliebige Kreispunkte außen messen,
Kreismitte als Bezugspunkt setzen
Seite 382
414 BZPKT ECKE AUSSEN Zwei
Geraden außen messen, Schnittpunkt
der Geraden als Bezugspunkt setzen
Seite 386
415 BZPKT ECKE INNEN Zwei Geraden
innen messen, Schnittpunkt der
Geraden als Bezugspunkt setzen
Seite 391
416 BZPKT LOCHKREIS-MITTE (2.
Softkey-Ebene) Drei beliebige
Bohrungen auf dem Lochkreis messen,
Lochkreis-Mitte als Bezugspunkt setzen
Seite 395
417 BZPKT TS.-ACHSE (2. Softkey-
Ebene) Beliebige Position in der
Tastsystem-Achse messen und als
Bezugspunkt setzen
Seite 399
