HEIDENHAIN iTNC 530 (60642x-04) Cycle programming - Handbuch (Seite 159)

HEIDENHAIN iTNC 530
159

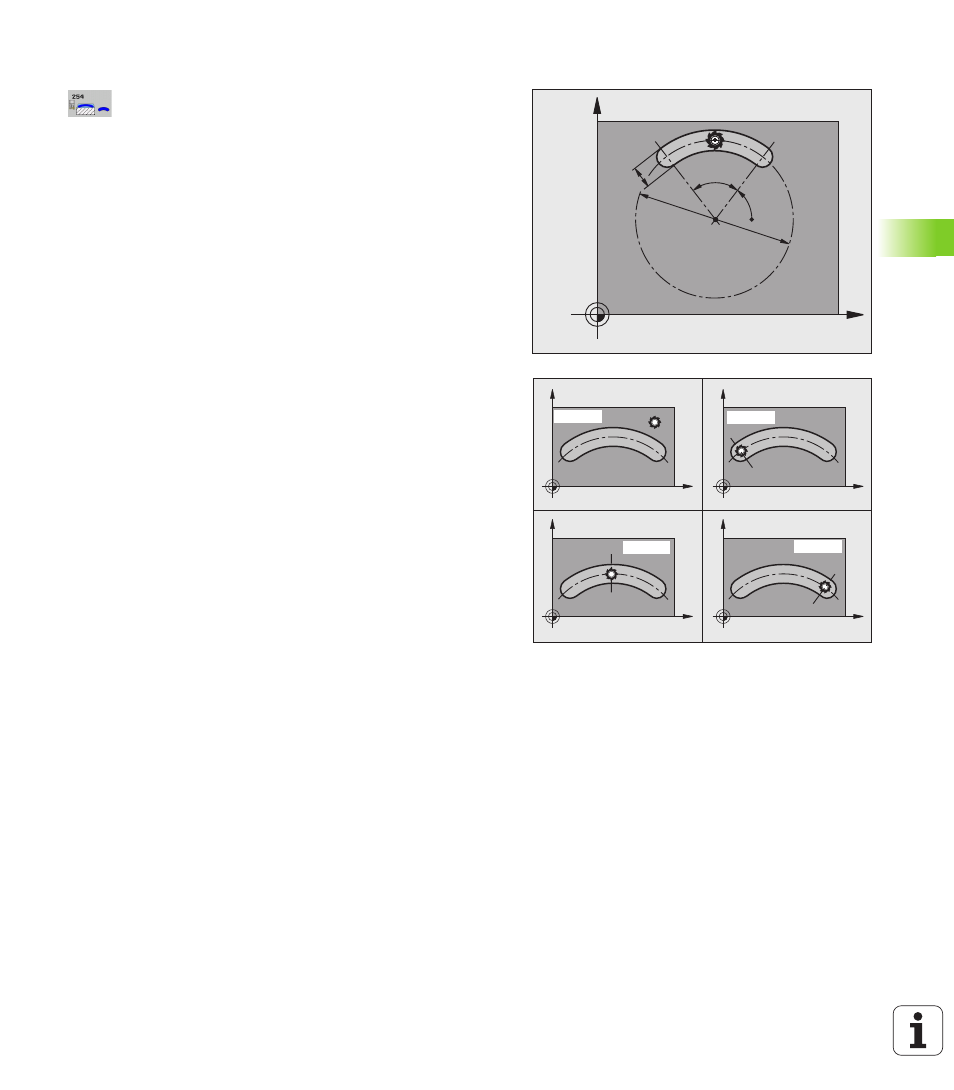

5.5 RUNDE NUT (Zyklus
254, DIN/ISO:
G254)
Zyklusparameter
 Bearbeitungs-Umfang (0/1/2)
Q215: Bearbeitungs-
Umfang festlegen:
0
: Schruppen und Schlichten
1 : Nur Schruppen
2 : Nur Schlichten
Schlichten Seite und Schlichten Tiefe werden nur
ausgeführt, wenn das jeweilige Schlichtaufmaß
(Q368, Q369) definiert ist
 Nutbreite Q219 (Wert parallel zur Nebenachse der
Bearbeitungsebene): Breite der Nut eingeben; wenn
Nutbreite gleich Werkzeug-Durchmesser
eingegeben, dann schruppt die TNC nur (Langloch
fräsen). Maximale Nutbreite beim Schruppen:
Doppelter Werkzeug-Durchmesser. Eingabebereich 0
bis 99999,9999
 Schlichtaufmaß Seite Q368 (inkremental): Schlicht-
Aufmaß in der Bearbeitungsebene. Eingabebereich
0 bis 99999,9999
 Teilkreis-Durchmesser
Q375: Durchmesser des
Teilkreises eingeben. Eingabebereich 0 bis
99999,9999
 Bezug für Nutlage (0/1/2/3)
Q367: Lage der Nut
bezogen auf die Position des Werkzeuges beim
Zyklus-Aufruf:
0
: Werkzeugposition wird nicht berücksichtigt.
Nutlage ergibt sich aus eingegebener Teilkreis-Mitte
und Startwinkel
1
: Werkzeugposition = Zentrum linker Nutkreis.
Startwinkel Q376 bezieht sich auf diese Position.
Eingegebene Teilkreis-Mitte wird nicht berücksichtigt
2
: Werkzeugposition = Zentrum Mittelachse.
Startwinkel Q376 bezieht sich auf diese Position.
Eingegebene Teilkreis-Mitte wird nicht berücksichtigt
3
: Werkzeugposition = Zentrum rechter Nutkreis.
Startwinkel Q376 bezieht sich auf diese Position.
Eingegebene Teilkreis-Mitte wird nicht berücksichtigt
 Mitte 1. Achse
Q216 (absolut): Mitte des Teilkreises
in der Hauptachse der Bearbeitungsebene. Nur
wirksam, wenn Q367 = 0
. Eingabebereich
-99999,9999 bis 99999,9999
X
Y
Q248
Q376
Q219
Q375
X
Y
X
Y
X
Y
X
Y
Q367=0 Q367=1
Q367=2 Q367=3
