178
Bearbeitungszyklen: Musterdefinitionen
6.3 PUNKTEMUS
TER A
U
F LINIEN
(Zyklus 221, DIN/ISO:
G221)

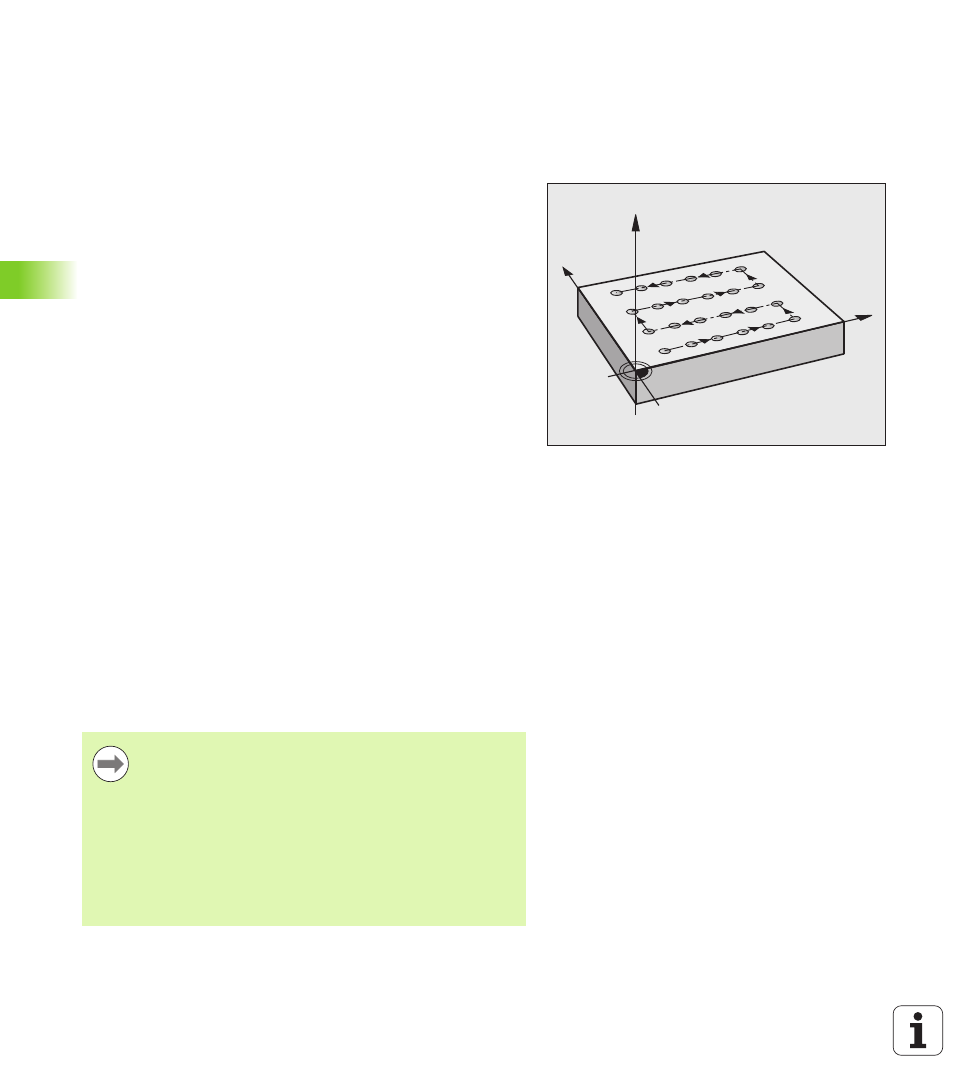

6.3 PUNKTEMUSTER AUF LINIEN
(Zyklus 221, DIN/ISO: G221)
Zyklusablauf
1 Die TNC positioniert das Werkzeug automatisch von der aktuellen
Position zum Startpunkt der ersten Bearbeitung
Reihenfolge:
 2. Sicherheits-Abstand anfahren (Spindelachse)
 Startpunkt in der Bearbeitungsebene anfahren
 Auf Sicherheits-Abstand über Werkstück-Oberfläche fahren
(Spindelachse)
2
Ab dieser Position führt die TNC den zuletzt definierten
Bearbeitungszyklus aus
3
Anschließend positioniert die TNC das Werkzeug in positiver
Richtung der Hauptachse auf den Startpunkt der nächsten
Bearbeitung; das Werkzeug steht dabei auf Sicherheits-Abstand
(oder 2. Sicherheits-Abstand)
4
Dieser Vorgang (1 bis 3) wiederholt sich, bis alle Bearbeitungen auf
der ersten Zeile ausgeführt sind; das Werkzeug steht am letzten
Punkt der ersten Zeile
5
Danach fährt die TNC das Werkzeug zum letzten Punkt der
zweiten Zeile und führt dort die Bearbeitung durch
6 Von dort aus positioniert die TNC das Werkzeug in negativer
Richtung der Hauptachse auf den Startpunkt der nächsten
Bearbeitung
7 Dieser Vorgang (6) wiederholt sich, bis alle Bearbeitungen der
zweiten Zeile ausgeführt sind
8 Anschließend fährt die TNC das Werkzeug auf den Startpunkt der
nächsten Zeile
9 In einer Pendelbewegung werden alle weiteren Zeilen
abgearbeitet
Beim Programmieren beachten!
X
Y
Z
Zyklus 221 ist DEF-Aktiv, das heißt, Zyklus 221 ruft
automatisch den zuletzt definierten Bearbeitungszyklus
auf.
Wenn Sie einen der Bearbeitungszyklen 200 bis 209 und
251 bis 267 mit Zyklus 221 kombinieren, wirken der
Sicherheits-Abstand, die Werkstück-Oberfläche, der
2. Sicherheits-Abstand und die Drehlage aus Zyklus 221.
Wenn Sie den Zyklus 254 Runde Nut in Verbindung mit
Zyklus 221 verwenden, dann ist die Nutlage 0 nicht
erlaubt.
