Tastsystemzyklen: Werkstücke automatisch kontrollieren
16.7 MESSEN RECHTECK INNEN
(Zyklus 423, DIN/ISO:
G423)
16.7 MESSEN RECHTECK INNEN
(Zyklus 423, DIN/ISO: G423)
Zyklusablauf

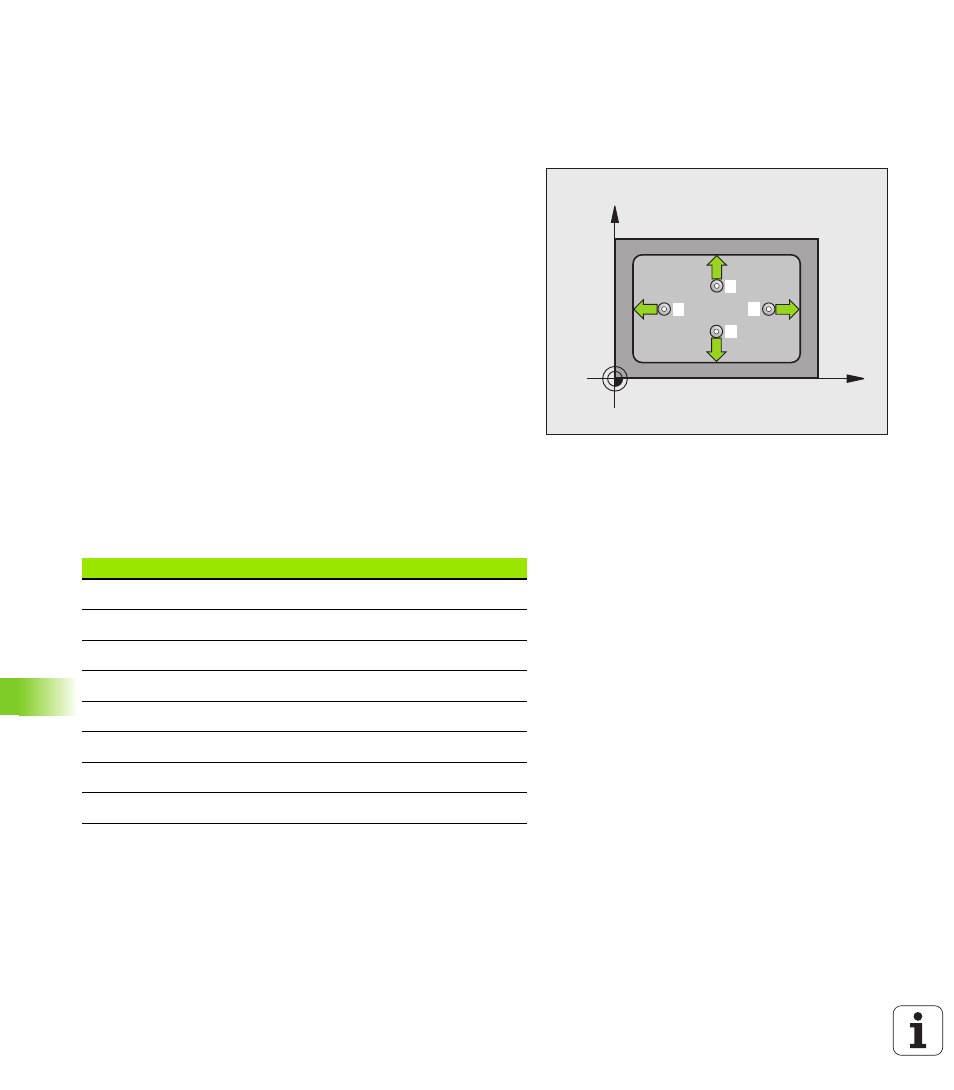

Der Tastsystem-Zyklus 423 ermittelt den Mittelpunkt sowie Länge
und Breite einer Rechtecktasche. Wenn Sie die entsprechenden
Toleranzwerte im Zyklus definieren, führt die TNC einen Soll-
Istwertvergleich durch und legt die Abweichungen in
Systemparametern ab.
1
Die TNC positioniert das Tastsystem mit Eilvorschub (Wert aus
MP6150) und mit Positionierlogik (siehe „Tastsystemzyklen
abarbeiten” auf Seite 336) zum Antastpunkt
1
. Die TNC berechnet
die Antastpunkte aus den Angaben im Zyklus und dem Sicherheits-
Abstand aus MP6140
2
Anschließend fährt das Tastsystem auf die eingegebene
Messhöhe und führt den ersten Antast-Vorgang mit Antast-
Vorschub (MP6120) durch
3
Danach fährt das Tastsystem entweder achsparallel auf Messhöhe
oder linear auf Sicherer Höhe zum nächsten Antastpunkt
2
und
führt dort den zweiten Antast-Vorgang durch
4 Die TNC positioniert das Tastsystem zum Antastpunkt 3 und
danach zum Antastpunkt 4 und führt dort den dritten bzw. vierten
Antast-Vorgang durch
5 Abschließend positioniert die TNC das Tastsystem zurück auf die
Sichere Höhe und speichert die Istwerte und die Abweichungen in
folgenden Q-Parametern:
X
Y
1
2
3
4
Parameter-Nummer Bedeutung
Q151 Istwert Mitte Hauptachse
Q152 Istwert Mitte Nebenachse
Q154 Istwert Seiten-Länge Hauptachse
Q155 Istwert Seiten-Länge Nebenachse
Q161 Abweichung Mitte Hauptachse
Q162 Abweichung Mitte Nebenachse
Q164 Abweichung Seiten-Länge Hauptachse
Q165 Abweichung Seiten-Länge Nebenachse
