HEIDENHAIN iTNC 530 (60642x-04) Cycle programming - Handbuch (Seite 371)

HEIDENHAIN iTNC 530
371

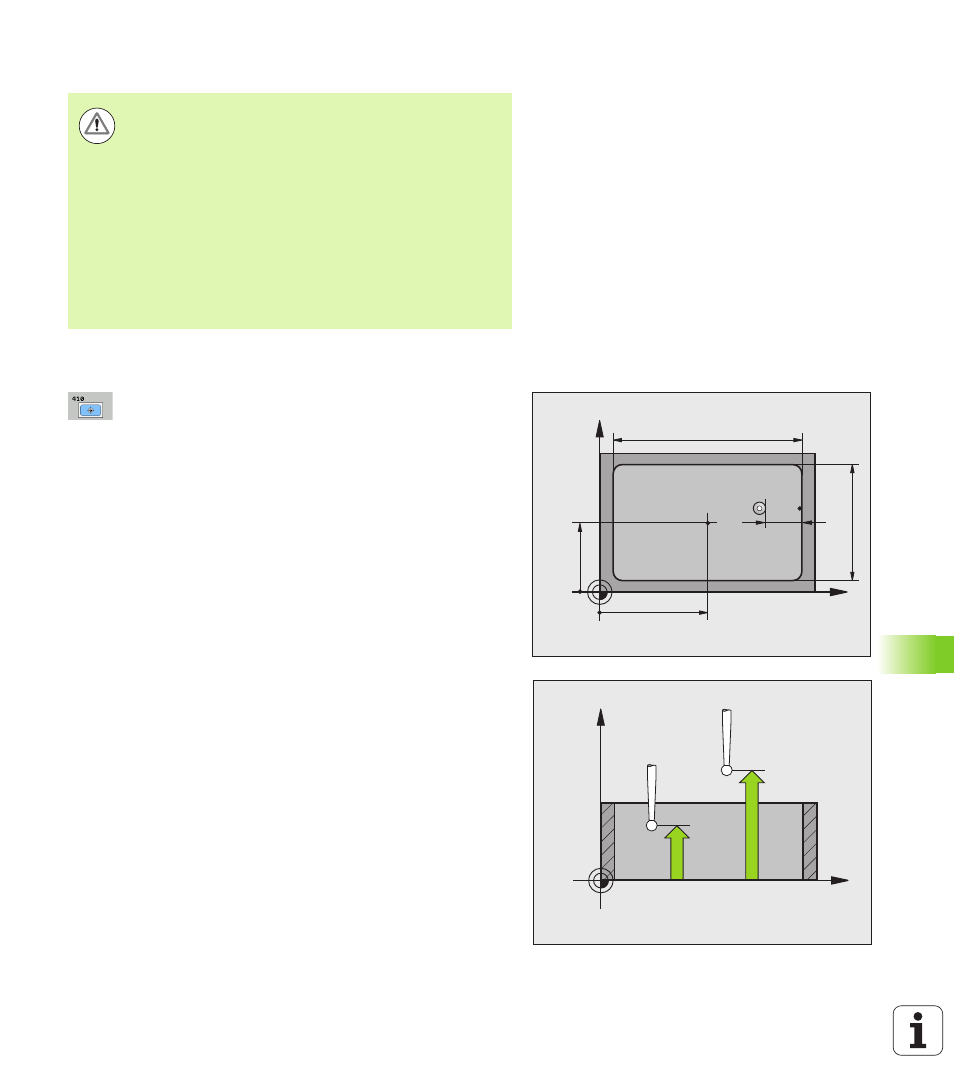

15.4 BEZUGSPUNKT RECHTECK INNE
N (Zyklus 41
0, DIN/ISO:
G41
0
)
Beim Programmieren beachten!
Zyklusparameter
 Mitte 1. Achse
Q321 (absolut): Mitte der Tasche in
der Hauptachse der Bearbeitungsebene.
Eingabebereich -99999,9999 bis 99999,9999
 Mitte 2. Achse
Q322 (absolut): Mitte der Tasche in
der Nebenachse der Bearbeitungsebene.
Eingabebereich -99999,9999 bis 99999,9999
 1. Seiten-Länge Q323 (inkremental): Länge der
Tasche, parallel zur Hauptachse der
Bearbeitungsebene. Eingabebereich 0 bis
99999,9999
 2. Seiten-Länge
Q324 (inkremental): Länge der
Tasche, parallel zur Nebenachse der
Bearbeitungsebene. Eingabebereich 0 bis
99999,9999
 Messhöhe in der Tastsystem-Achse
Q261 (absolut):
Koordinate des Kugelzentrums (=Berührpunkt) in der
Tastsystem-Achse, auf der die Messung erfolgen
soll. Eingabebereich -99999,9999 bis 99999,9999
 Sicherheits-Abstand
Q320 (inkremental):
Zusätzlicher Abstand zwischen Messpunkt und
Tastsystemkugel. Q320 wirkt additiv zu MP6140.
Eingabebereich 0 bis 99999,9999 alternativ PREDEF
 Sichere Höhe Q260 (absolut): Koordinate in der
Tastsystem-Achse, in der keine Kollision zwischen
Tastsystem und Werkstück (Spannmittel) erfolgen
kann. Eingabebereich -99999,9999 bis 99999,9999
alternativ PREDEF
Achtung Kollisionsgefahr!
Um eine Kollision zwischen Tastsystem und Werkstück zu
vermeiden, geben Sie die 1. und 2. Seiten-Länge der
Tasche eher zu klein ein.
Wenn die Taschenmaße und der Sicherheits-Abstand eine
Vorpositionierung in die Nähe der Antastpunkte nicht
erlauben, tastet die TNC immer ausgehend von der
Taschenmitte an. Zwischen den vier Messpunkten fährt
das Tastsystem dann nicht auf die Sichere Höhe.
Vor der Zyklus-Definition müssen Sie einen Werkzeug-
Aufruf zur Definition der Tastsystem-Achse programmiert
haben.
X
Y
Q322
Q321
Q324
Q323
MP6140
+
Q320
X
Z
Q261
Q260
