Tastsystemzyklen: Werkstücke automatisch kontrollieren
16.9 MESSEN BREITE INNEN (Zyklus 425, DIN/ISO:
G425)
16.9 MESSEN BREITE INNEN
(Zyklus 425, DIN/ISO: G425)
Zyklusablauf

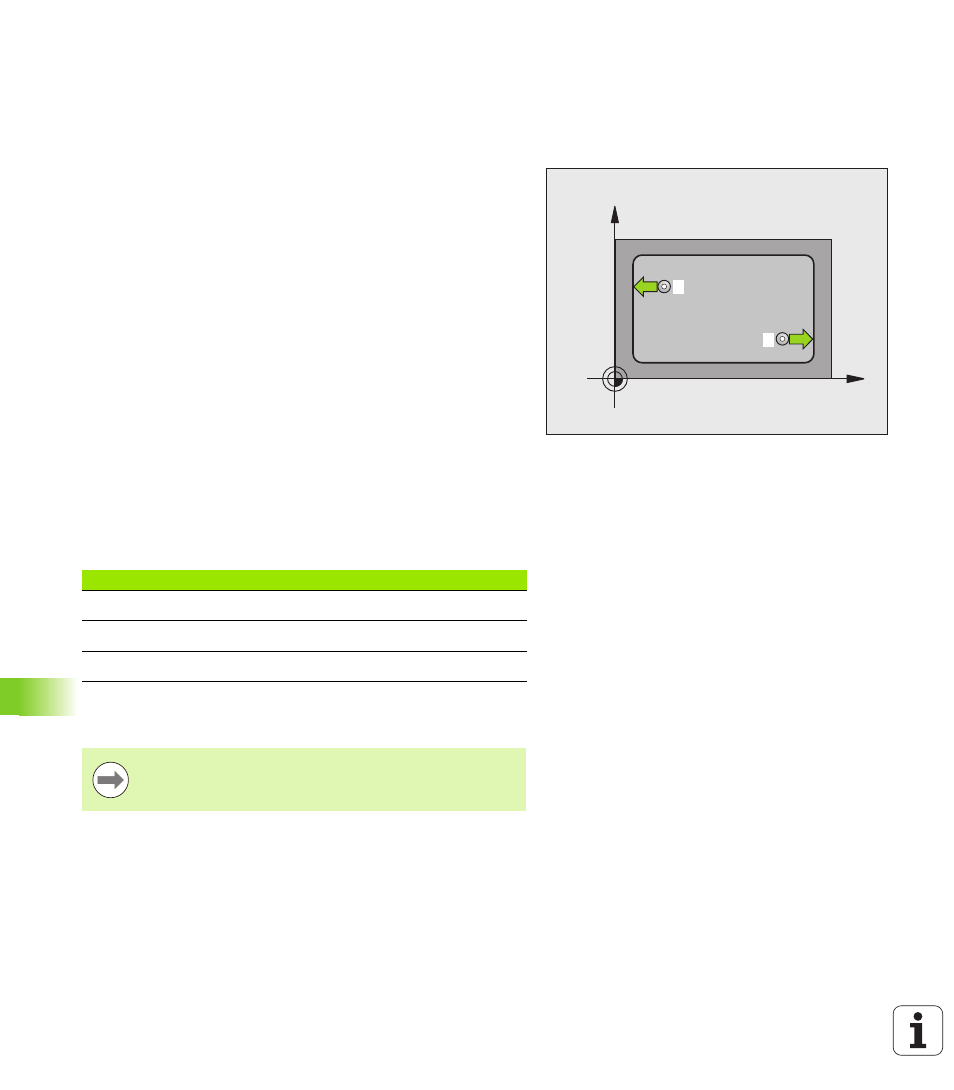

Der Tastsystem-Zyklus 425 ermittelt die Lage und die Breite einer Nut
(Tasche). Wenn Sie die entsprechenden Toleranzwerte im Zyklus
definieren, führt die TNC einen Soll-Istwertvergleich durch und legt die
Abweichung in einem Systemparameter ab.
1
Die TNC positioniert das Tastsystem mit Eilvorschub (Wert aus
MP6150) und mit Positionierlogik (siehe „Tastsystemzyklen
abarbeiten” auf Seite 336) zum Antastpunkt
1
. Die TNC berechnet
die Antastpunkte aus den Angaben im Zyklus und dem Sicherheits-
Abstand aus MP6140
2
Anschließend fährt das Tastsystem auf die eingegebene
Messhöhe und führt den ersten Antast-Vorgang mit Antast-
Vorschub (MP6120) durch. 1. Antastung immer in positive
Richtung der programmierten Achse
3
Wenn Sie für die zweite Messung einen Versatz eingeben, dann
fährt die TNC das Tastsystem (ggf. auf sicherer Höhe) zum
nächsten Antastpunkt
2
und führt dort den zweiten Antast-
Vorgang durch. Bei großen Solllängen positioniert die TNC zum
zweiten Antastpunkt mit Eilvorschub. Wenn Sie keinen Versatz
eingeben, misst die TNC die Breite direkt in der
entgegengesetzten Richtung
4
Abschließend positioniert die TNC das Tastsystem zurück auf die
Sichere Höhe und speichert die Istwerte und die Abweichung in
folgenden Q-Parametern:
Beim Programmieren beachten!
X
Y
1
2
Parameter-Nummer Bedeutung
Q156 Istwert gemessene Länge
Q157 Istwert Lage Mittelachse
Q166 Abweichung der gemessenen Länge
Vor der Zyklus-Definition müssen Sie einen Werkzeug-
Aufruf zur Definition der Tastsystem-Achse programmiert
haben.
