HEIDENHAIN iTNC 530 (60642x-04) Cycle programming - Handbuch (Seite 452)

452
Tastsystemzyklen: Werkstücke automatisch kontrollieren

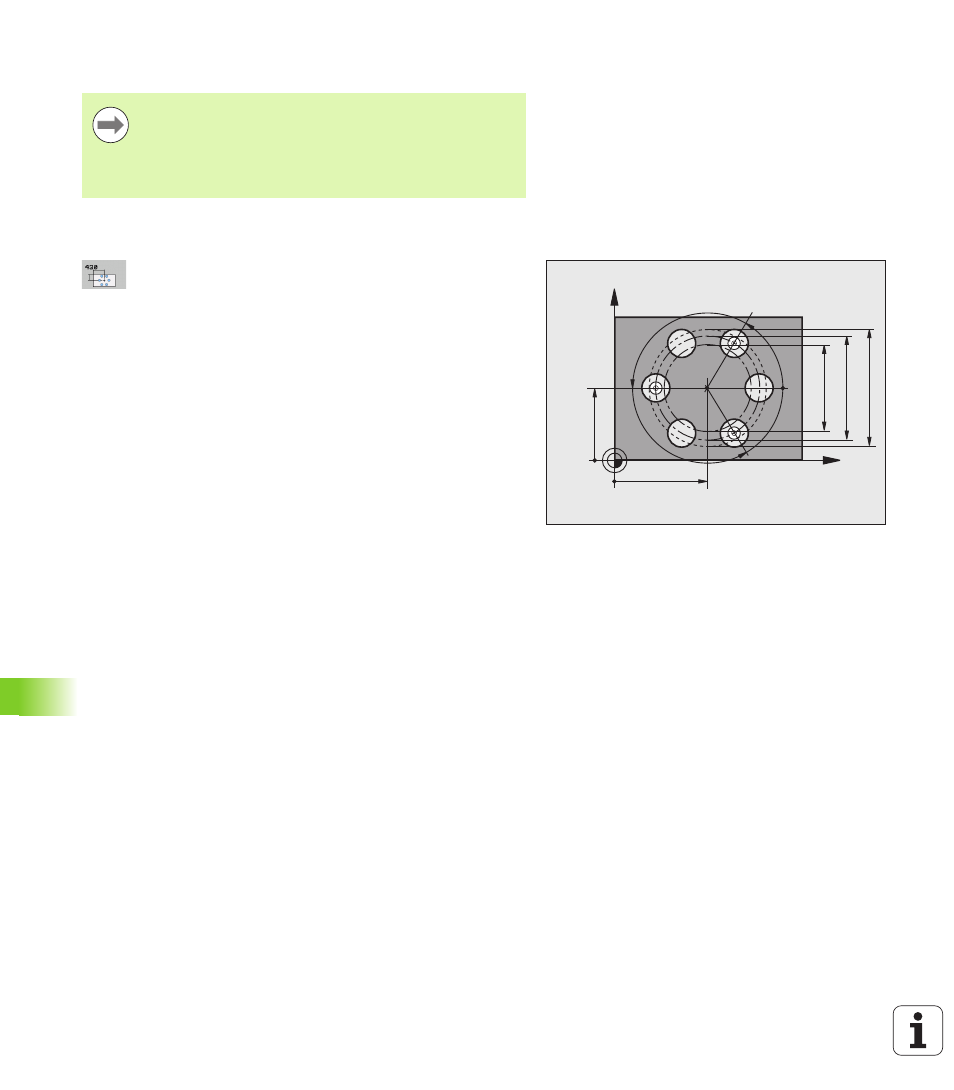

16.12 MESSEN L
O
CHKREIS (Zyklus
430, DIN/ISO:
G430)
Beim Programmieren beachten!
Zyklusparameter
 Mitte 1. Achse Q273 (absolut): Lochkreis-Mitte
(Sollwert) in der Hauptachse der Bearbeitungsebene.
Eingabebereich -99999,9999 bis 99999,9999
 Mitte 2. Achse
Q274 (absolut): Lochkreis-Mitte
(Sollwert) in der Nebenachse der Bearbeitungsebene.
Eingabebereich -99999,9999 bis 99999,9999
 Soll-Durchmesser
Q262: Lochkreis-Durchmesser
eingeben. Eingabebereich 0 bis 99999,9999
 Winkel 1. Bohrung
Q291 (absolut): Polarkoordinaten-
Winkel des ersten Bohrungs-Mittelpunktes in der
Bearbeitungsebene. Eingabebereich -360,0000 bis
360,0000
 Winkel 2. Bohrung Q292 (absolut): Polarkoordinaten-
Winkel des zweiten Bohrungs-Mittelpunktes in der
Bearbeitungsebene. Eingabebereich -360,0000 bis
360,0000
 Winkel 3. Bohrung
Q293 (absolut): Polarkoordinaten-
Winkel des dritten Bohrungs-Mittelpunktes in der
Bearbeitungsebene. Eingabebereich -360,0000 bis
360,0000
Vor der Zyklus-Definition müssen Sie einen Werkzeug-
Aufruf zur Definition der Tastsystem-Achse programmiert
haben.
Zyklus 430 führt nur Bruch-Überwachung durch, keine
automatische Werkzeug-Korrektur.
X
Y
Q291
Q293
Q292 Q274 ±Q280
Q273 ±Q279
Q289 Q262 Q288
