Bearbeitungszyklen: Bohren
3.3 BOHREN (Zyklus
20
0)
Zyklusparameter
 Sicherheits-Abstand
Q200 (inkremental): Abstand
Werkzeugspitze – Werkstück-Oberfläche; Wert
positiv eingeben. Eingabebereich 0 bis 99999,9999
alternativ PREDEF
 Tiefe Q201 (inkremental): Abstand Werkstück-
Oberfläche – Bohrungsgrund (Spitze des Bohrkegels).
Eingabebereich -99999,9999 bis 99999,9999
 Vorschub Tiefenzustellung
Q206:
Verfahrgeschwindigkeit des Werkzeugs beim Bohren
in mm/min. Eingabebereich 0 bis 99999,999 alternativ
FAUTO
, FU
 Zustell-Tiefe
Q202 (inkremental): Maß, um welches
das Werkzeug jeweils zugestellt wird.
Eingabebereich 0 bis 99999,9999. Die Tiefe muss
kein Vielfaches der Zustell-Tiefe sein. Die TNC fährt in
einem Arbeitsgang auf die Tiefe wenn:
 Zustell-Tiefe und Tiefe gleich sind
 die Zustell-Tiefe größer als die Tiefe ist
 Verweilzeit oben
Q210: Zeit in Sekunden, die das
Werkzeug auf dem Sicherheits-Abstand verweilt,
nachdem es die TNC zum Entspanen aus der
Bohrung herausgefahren hat. Eingabebereich 0 bis
3600,0000 alternativ PREDEF
 Koord. Werkstück-Oberfläche
Q203 (absolut):
Koordinate Werkstück-Oberfläche. Eingabebereich
-99999,9999 bis 99999,9999
 2. Sicherheits-Abstand
Q204 (inkremental):
Koordinate Spindelachse, in der keine Kollision
zwischen Werkzeug und Werkstück (Spannmittel)
erfolgen kann. Eingabebereich 0 bis 99999,9999
alternativ PREDEF
 Verweilzeit unten Q211: Zeit in Sekunden, die das
Werkzeug am Bohrungsgrund verweilt.
Eingabebereich 0 bis 3600,0000 alternativ PREDEF
 BEZUG TIEFE Q395: Auswahl, ob sich die eingegebene
Tiefe auf die Werkzeugspitze oder auf den
zylindrischen Teil des Werkzeugs bezieht. Wenn die
TNC die Tiefe auf den zylindrischen Teil des
Werkzeugs beziehen soll, müssen Sie den
Spitzenwinkel des Werkzeugs in der Spalte T-ANGLE
der Werkzeug-Tabelle TOOL.T definieren.
0
= Tiefe bezogen auf die Werkzeugspitze
1 = Tiefe bezogen auf den zylindrischen Teil des
Werkzeugs

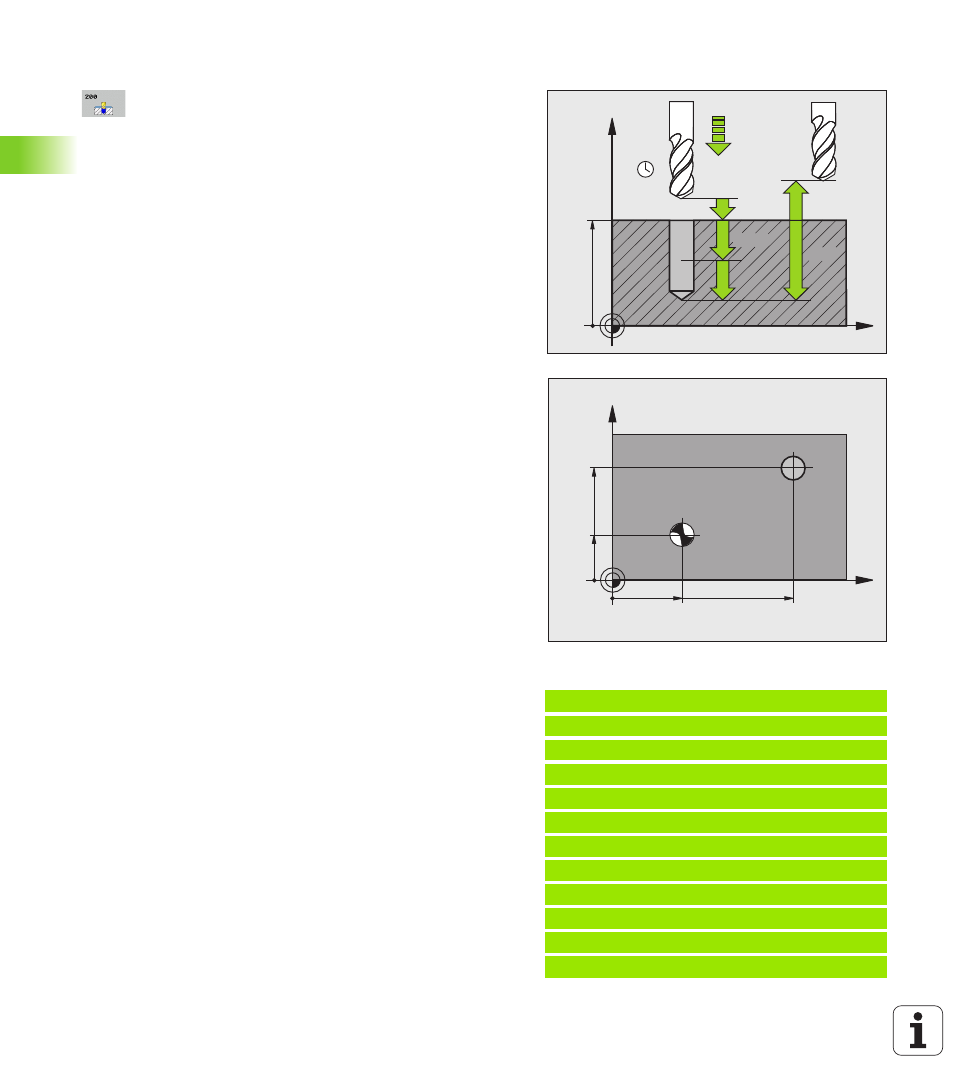

Beispiel: NC-Sätze
11 CYCL DEF 200 BOHREN
Q200=2 ;SICHERHEITS-ABST.
Q201=-15 ;TIEFE
Q206=250 ;VORSCHUB TIEFENZ.
Q202=5 ;ZUSTELL-TIEFE
Q210=0 ;VERWEILZEIT OBEN
Q203=+20 ;KOOR. OBERFLAECHE
Q204=100 ;2. SICHERHEITS-ABST.
Q211=0.1 ;VERWEILZEIT UNTEN
Q395=0 ;BEZUG TIEFE
12 L X+30 Y+20 FMAX M3 M99
14 L X+80 Y+50 FMAX M99
X
Z
Q200
Q201
Q206
Q202
Q210
Q203
Q204
30
X
Y
20
80
50
