3.8 UNIVER
SAL
-TIEFBOHREN
(Zyklus
205, DIN/ISO:
G205)

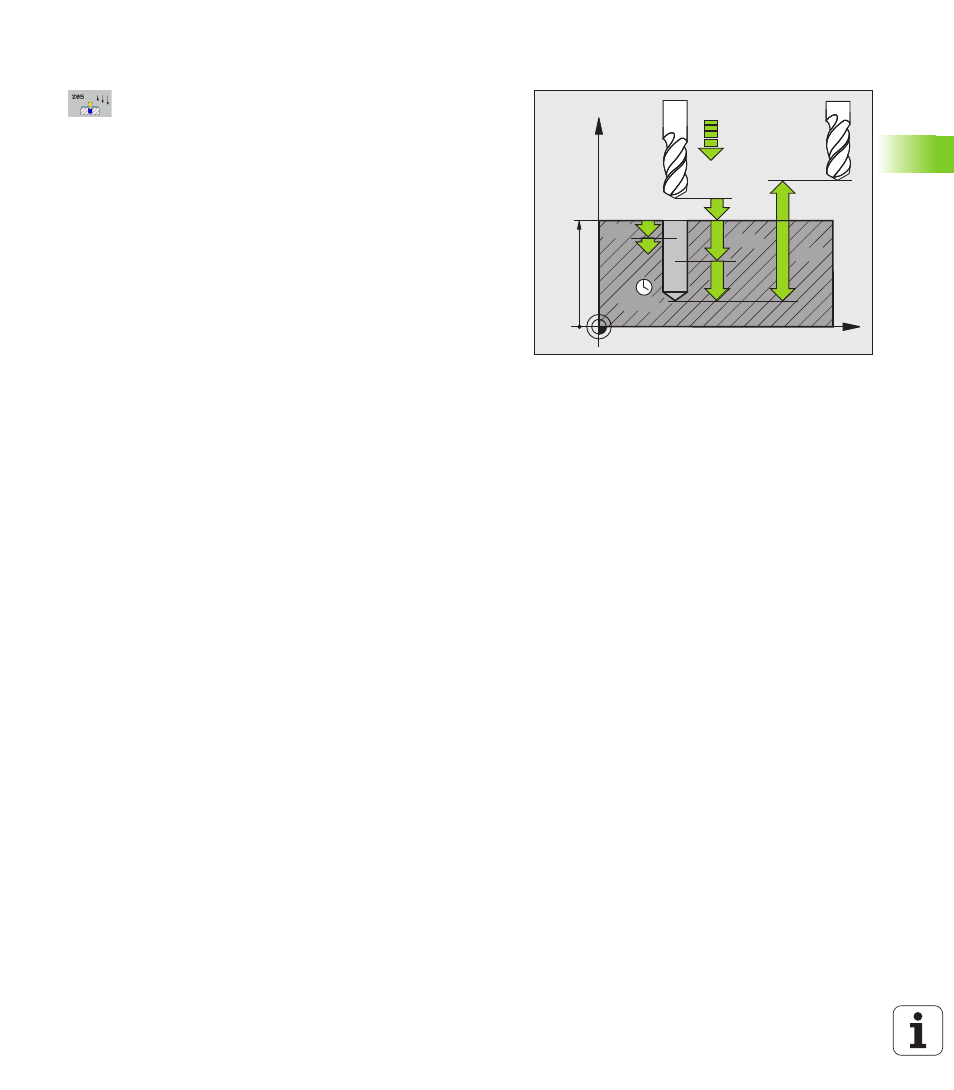

Zyklusparameter
Sicherheits-Abstand
Q200 (inkremental): Abstand
Werkzeugspitze – Werkstück-Oberfläche.
Eingabebereich 0 bis 99999,9999 alternativ PREDEF
Tiefe
Q201 (inkremental): Abstand Werkstück-
Oberfläche – Bohrungsgrund (Spitze des Bohrkegels).
Eingabebereich -99999,9999 bis 99999,9999
Vorschub Tiefenzustellung
Q206:
Verfahrgeschwindigkeit des Werkzeugs beim Bohren
in mm/min. Eingabebereich 0 bis 99999,999 alternativ
FAUTO
, FU
Zustell-Tiefe
Q202 (inkremental): Maß, um welches
das Werkzeug jeweils zugestellt wird.
Eingabebereich 0 bis 99999,9999. Die Tiefe muss
kein Vielfaches der Zustell-Tiefe sein. Die TNC fährt in
einem Arbeitsgang auf die Tiefe wenn:
Zustell-Tiefe und Tiefe gleich sind
die Zustell-Tiefe größer als die Tiefe ist
Koord. Werkstück-Oberfläche
Q203 (absolut):
Koordinate Werkstück-Oberfläche. Eingabebereich
-99999,9999 bis 99999,9999
2. Sicherheits-Abstand
Q204 (inkremental):
Koordinate Spindelachse, in der keine Kollision
zwischen Werkzeug und Werkstück (Spannmittel)
erfolgen kann. Eingabebereich 0 bis 99999,9999
alternativ PREDEF
Abnahmebetrag
Q212 (inkremental): Wert, um den die
TNC die Zustell-Tiefe Q202 verkleinert.
Eingabebereich 0 bis 99999,9999
Minimale Zustell-Tiefe
Q205 (inkremental): Falls Sie
einen Abnahmebetrag eingegeben haben, begrenzt
die TNC die Zustellung auf den mit Q205 eingegeben
Wert. Eingabebereich 0 bis 99999,9999
Vorhalteabstand oben
Q258 (inkremental):
Sicherheits-Abstand für Eilgang-Positionierung, wenn
die TNC das Werkzeug nach einem Rückzug aus der
Bohrung wieder auf die aktuelle Zustell-Tiefe fährt;
Wert bei erster Zustellung. Eingabebereich 0 bis
99999,9999
Vorhalteabstand unten
Q259 (inkremental):
Sicherheits-Abstand für Eilgang-Positionierung, wenn
die TNC das Werkzeug nach einem Rückzug aus der
Bohrung wieder auf die aktuelle Zustell-Tiefe fährt;
Wert bei letzter Zustellung. Eingabebereich 0 bis
99999,9999
X
Z
Q200
Q201
Q206
Q202
Q203
Q204
Q211
Q257
