180
Bearbeitungszyklen: Musterdefinitionen
6.4 Pr
ogr
a
mmierbeispiele
6.4 Programmierbeispiele

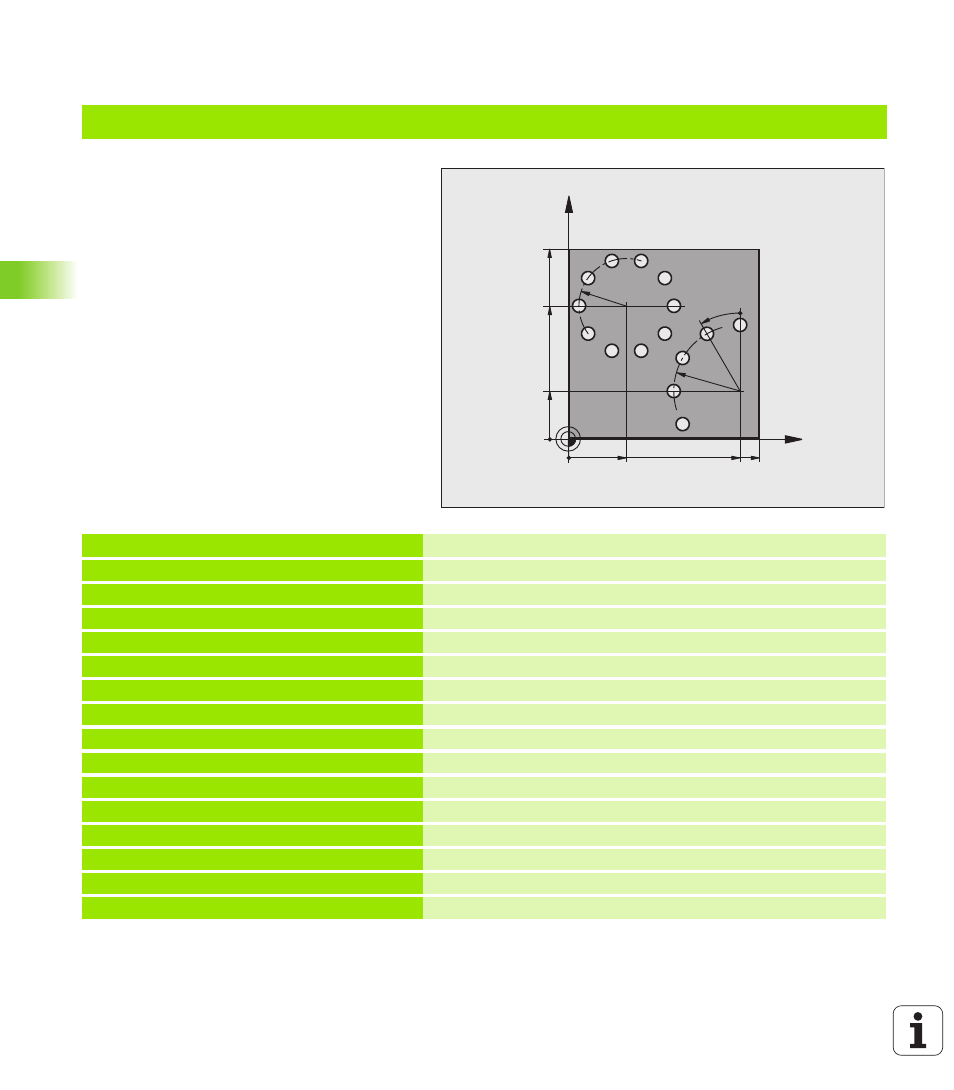

Beispiel: Lochkreise
0 BEGIN PGM BOHRB MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40 Rohteil-Definition
2 BLK FORM 0.2 Y+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+3 Werkzeug-Definition
4 TOOL CALL 1 Z S3500
Werkzeug-Aufruf
5 L Z+250 R0 FMAX M3
Werkzeug freifahren
6 CYCL DEF 200 BOHREN
Zyklus-Definition Bohren
Q200=2 ;SICHERHEITS-ABST.
Q201=-15 ;TIEFE
Q206=250 ;F TIEFENZUST.
Q202=4 ;ZUSTELL-TIEFE
Q210=0 ;V.-ZEIT
Q203=+0 ;KOOR. OBERFL.
Q204=0 ;2. S.-ABSTAND
Q211=0.25 ;VERWEILZEIT UNTEN
Q395=0.25 ;BEZUG TIEFE
X
Y
30
70
100
100
R25
R35
30°
90
25
