HEIDENHAIN iTNC 530 (60642x-04) Cycle programming - Handbuch (Seite 448)

448
Tastsystemzyklen: Werkstücke automatisch kontrollieren
16.1
1
MESSEN K
OORDINA
TE (Zyklus
427
, DIN/ISO:
G427)
16.11 MESSEN KOORDINATE
(Zyklus 427, DIN/ISO: G427)
Zyklusablauf

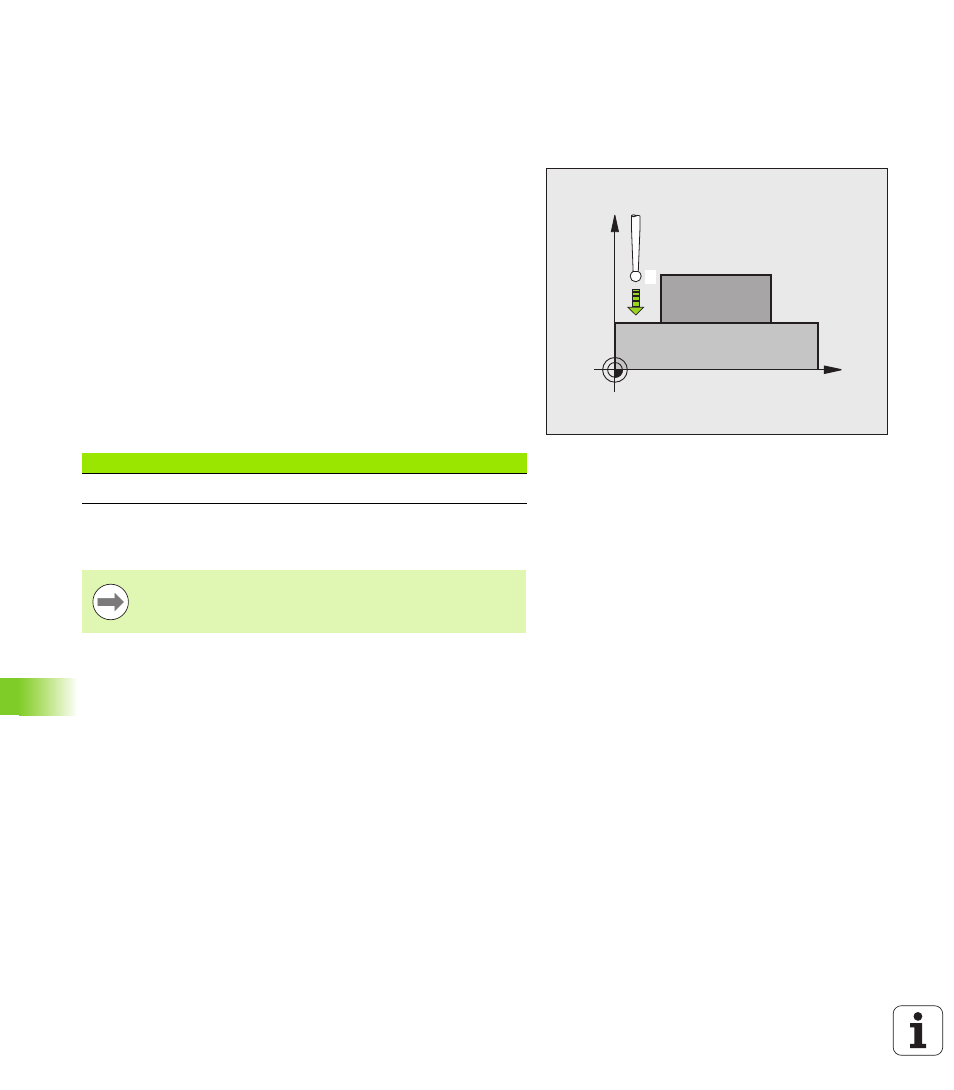

Der Tastsystem-Zyklus 427 ermittelt eine Koordinate in einer
wählbaren Achse und legt den Wert in einem Systemparameter
ab.Wenn Sie die entsprechenden Toleranzwerte im Zyklus definieren,
führt die TNC einen Soll-Istwertvergleich durch und legt die
Abweichung in Systemparametern ab.
1
Die TNC positioniert das Tastsystem mit Eilvorschub (Wert aus
MP6150) und mit Positionierlogik (siehe „Tastsystemzyklen
abarbeiten” auf Seite 336) zum Antastpunkt
1
. Die TNC versetzt
dabei das Tastsystem um den Sicherheits-Abstand entgegen der
festgelegten Verfahrrichtung
2
Danach positioniert die TNC das Tastsystem in der
Bearbeitungsebene auf den eingegebenen Antastpunkt
1
und
misst dort den Istwert in der gewählten Achse
3
Abschließend positioniert die TNC das Tastsystem zurück auf die
Sichere Höhe und speichert die ermittelte Koordinate in
folgendem Q-Parameter:
Beim Programmieren beachten!
X
Z
1
Parameter-Nummer Bedeutung
Q160 Gemessene Koordinate
Vor der Zyklus-Definition müssen Sie einen Werkzeug-
Aufruf zur Definition der Tastsystem-Achse programmiert
haben.
