Tastsystemzyklen: Werkstücke automatisch kontrollieren

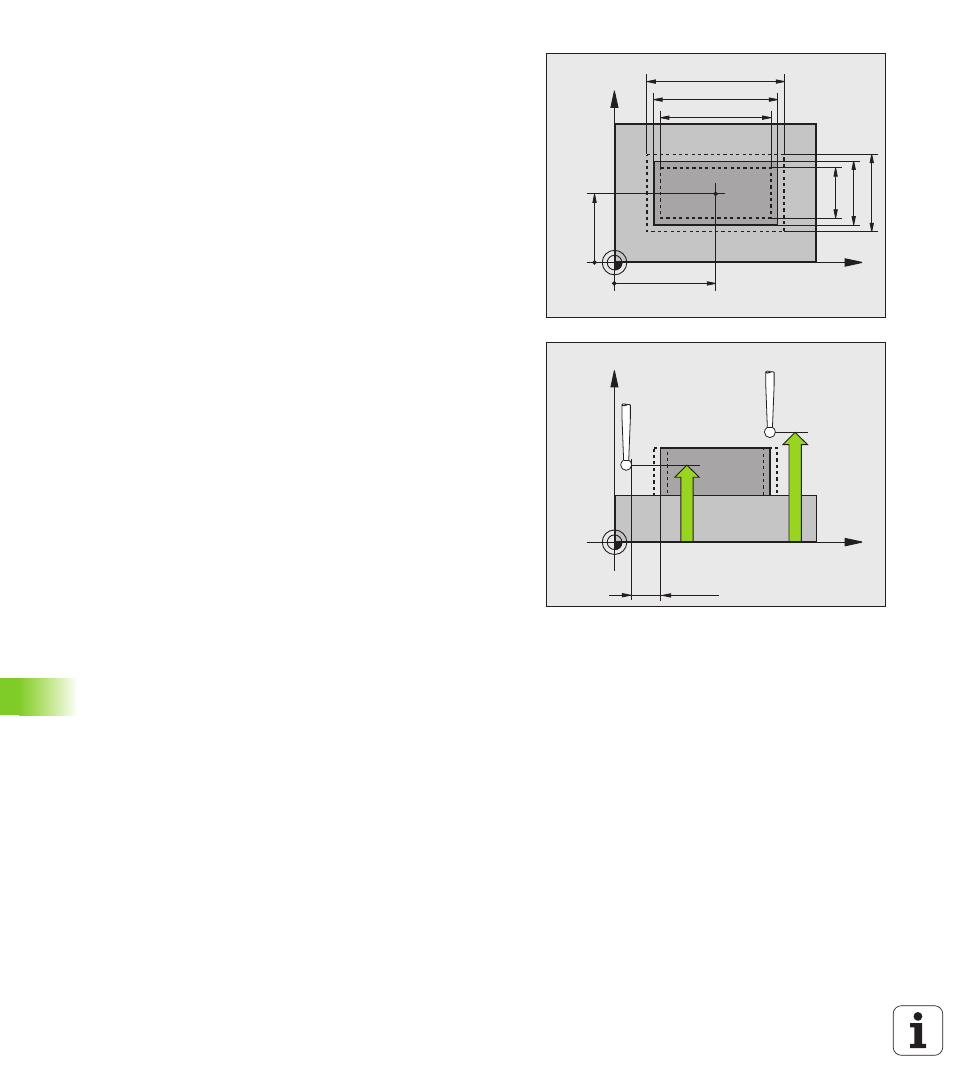

16.8 MESSEN RECHTECK A
U
SSEN
(Zyklus 424, DIN/ISO:
G424)
Sicherheits-Abstand
Q320 (inkremental):
Zusätzlicher Abstand zwischen Messpunkt und
Tastsystemkugel. Q320 wirkt additiv zu MP6140.
Eingabebereich 0 bis 99999,9999 alternativ PREDEF
Sichere Höhe
Q260 (absolut): Koordinate in der
Tastsystem-Achse, in der keine Kollision zwischen
Tastsystem und Werkstück (Spannmittel) erfolgen
kann. Eingabebereich -99999,9999 bis 99999,9999
alternativ PREDEF
Fahren auf sichere Höhe
Q301: Festlegen, wie das
Tastsystem zwischen den Messpunkten verfahren
soll:
0
: Zwischen Messpunkten auf Messhöhe verfahren
1
: Zwischen Messpunkten auf Sicherer Höhe
verfahren
Alternativ PREDEF
Größtmaß 1. Seiten-Länge
Q284: Größte erlaubte
Länge des Zapfens. Eingabebereich 0 bis 99999,9999
Kleinstmaß 1. Seiten-Länge
Q285: Kleinste erlaubte
Länge des Zapfens. Eingabebereich 0 bis 99999,9999
Größtmaß 2. Seiten-Länge
Q286: Größte erlaubte
Breite des Zapfens. Eingabebereich 0 bis 99999,9999
Kleinstmaß 2. Seiten-Länge
Q287: Kleinste erlaubte
Breite des Zapfens. Eingabebereich 0 bis 99999,9999
Toleranzwert Mitte 1. Achse
Q279: Erlaubte
Lageabweichung in der Hauptachse der
Bearbeitungsebene. Eingabebereich 0 bis
99999,9999
Toleranzwert Mitte 2. Achse
Q280: Erlaubte
Lageabweichung in der Nebenachse der
Bearbeitungsebene. Eingabebereich 0 bis
99999,9999
X
Y
Q287
Q285
Q274
±Q280
Q273
±Q279
Q283
Q286
Q282
Q284
X
Z
Q260
Q261
MP6140
+
Q320
