HEIDENHAIN iTNC 530
427

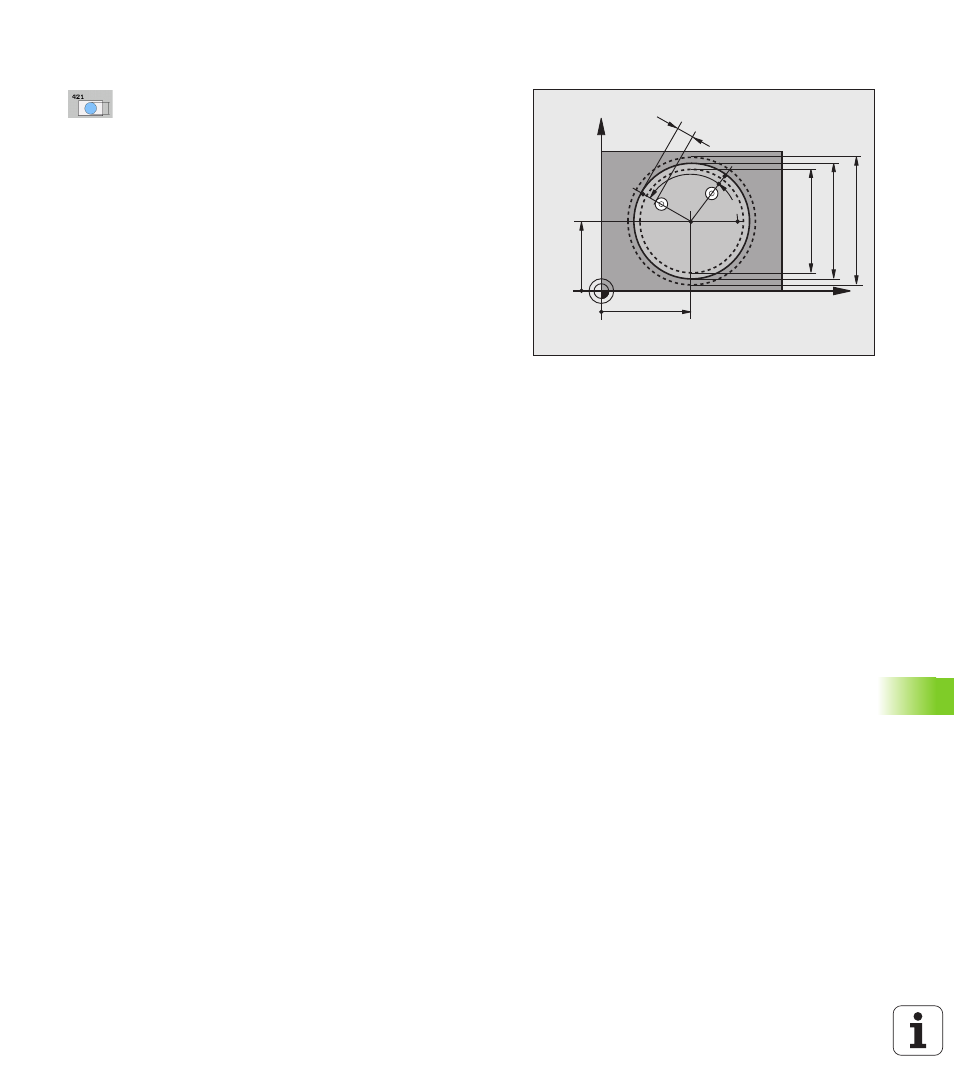

16.5 MESSEN BOHRUNG (Zyklus
421, DIN/ISO:
G421)
Zyklusparameter
 Mitte 1. Achse
Q273 (absolut): Mitte der Bohrung in
der Hauptachse der Bearbeitungsebene.
Eingabebereich -99999,9999 bis 99999,9999
 Mitte 2. Achse Q274 (absolut): Mitte der Bohrung in
der Nebenachse der Bearbeitungsebene.
Eingabebereich -99999,9999 bis 99999,9999
 Soll-Durchmesser
Q262: Durchmesser der Bohrung
eingeben. Eingabebereich 0 bis 99999,9999
 Startwinkel
Q325 (absolut): Winkel zwischen der
Hauptachse der Bearbeitungsebene und dem ersten
Antastpunkt. Eingabebereich -360,0000 bis 360,0000
 Winkelschritt Q247 (inkremental): Winkel zwischen
zwei Messpunkten, das Vorzeichen des
Winkelschritts legt die Bearbeitungsrichtung fest (- =
Uhrzeigersinn). Wenn Sie Kreisbögen vermessen
wollen, dann programmieren Sie einen Winkelschritt
kleiner 90°. Eingabebereich -120,0000 bis 120,0000
X
Y
Q274 ±Q280
Q273 ±Q279
Q27
6 Q325
Q247
Q262 Q275
MP6140
+
Q320
