HEIDENHAIN iTNC 530 (60642x-04) Cycle programming - Handbuch (Seite 446)

446
Tastsystemzyklen: Werkstücke automatisch kontrollieren
16.1
0
MESSEN S
TEG A
U
SSEN (Zyklus 426, DIN/ISO:
G426)
Zyklusparameter
 1 Messpunkt 1. Achse
Q263 (absolut): Koordinate des
ersten Antastpunktes in der Hauptachse der
Bearbeitungsebene. Eingabebereich -99999,9999 bis
99999,9999
 1 Messpunkt 2. Achse Q264 (absolut): Koordinate des
ersten Antastpunktes in der Nebenachse der
Bearbeitungsebene. Eingabebereich -99999,9999 bis
99999,9999
 2 Messpunkt 1. Achse
Q265 (absolut): Koordinate des
zweiten Antastpunktes in der Hauptachse der
Bearbeitungsebene. Eingabebereich -99999,9999 bis
99999,9999
 2 Messpunkt 2. Achse
Q266 (absolut): Koordinate des
zweiten Antastpunktes in der Nebenachse der
Bearbeitungsebene. Eingabebereich -99999,9999 bis
99999,9999
 Messachse
Q272: Achse der Bearbeitungsebene, in
der die Messung erfolgen soll:
1
:Hauptachse = Messachse
2 :Nebenachse = Messachse
 Messhöhe in der Tastsystem-Achse Q261 (absolut):
Koordinate des Kugelzentrums (=Berührpunkt) in der
Tastsystem-Achse, auf der die Messung erfolgen
soll. Eingabebereich -99999,9999 bis 99999,9999
 Sicherheits-Abstand
Q320 (inkremental):
Zusätzlicher Abstand zwischen Messpunkt und
Tastsystemkugel. Q320 wirkt additiv zu MP6140.
Eingabebereich 0 bis 99999,9999 alternativ PREDEF
 Sichere Höhe
Q260 (absolut): Koordinate in der
Tastsystem-Achse, in der keine Kollision zwischen
Tastsystem und Werkstück (Spannmittel) erfolgen
kann. Eingabebereich -99999,9999 bis 99999,9999
alternativ PREDEF
 Soll-Länge
Q311: Sollwert der zu messenden Länge.
Eingabebereich 0 bis 99999,9999
 Größtmaß Q288: Größte erlaubte Länge.
Eingabebereich 0 bis 99999,9999
 Kleinstmaß
Q289: Kleinste erlaubte Länge.
Eingabebereich 0 bis 99999,9999

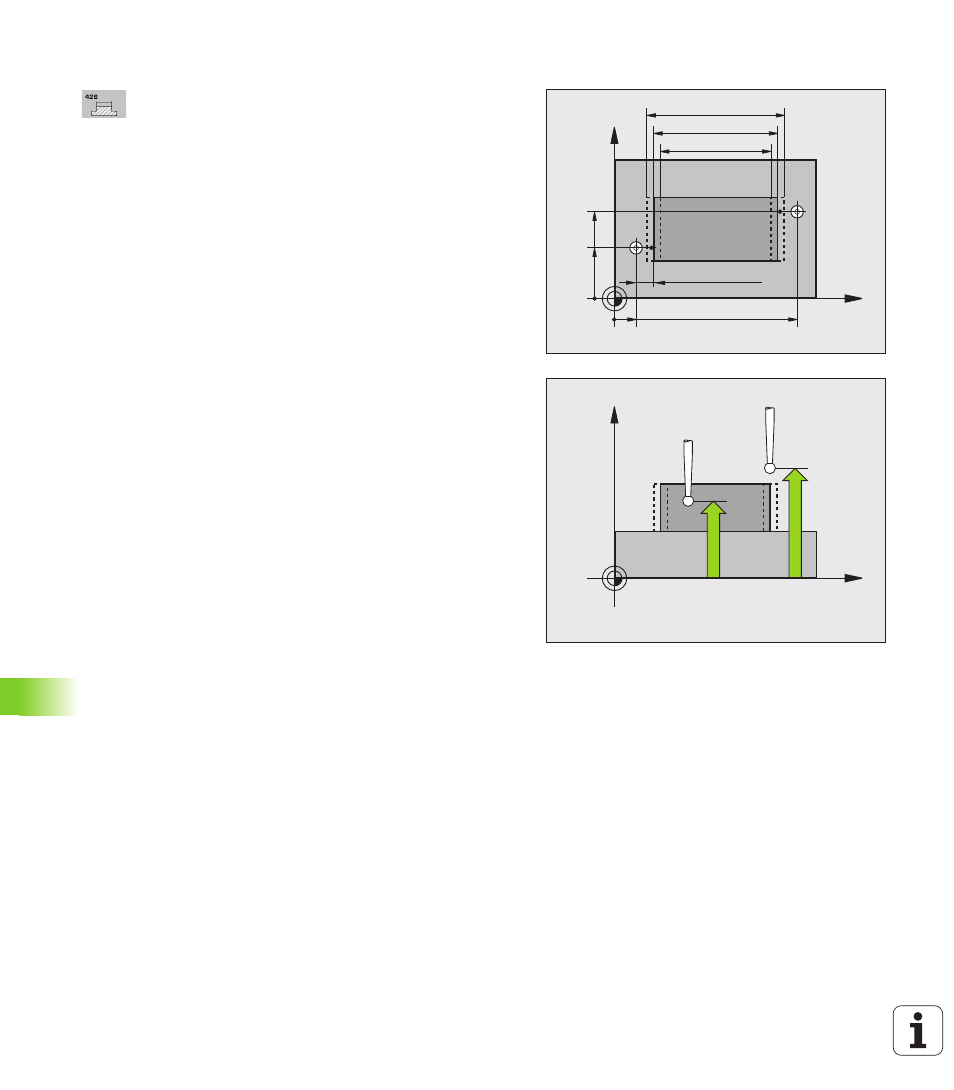

MP6140 + Q320
Q264
Q265
X
Y
Q289
Q311
Q288
Q272=1
Q272=2
Q266
Q263
X
Z
Q260
Q261
