4.8 BOHR
GEWINDEFRAESEN
(Zyklus 264, DIN/ISO:
G264)

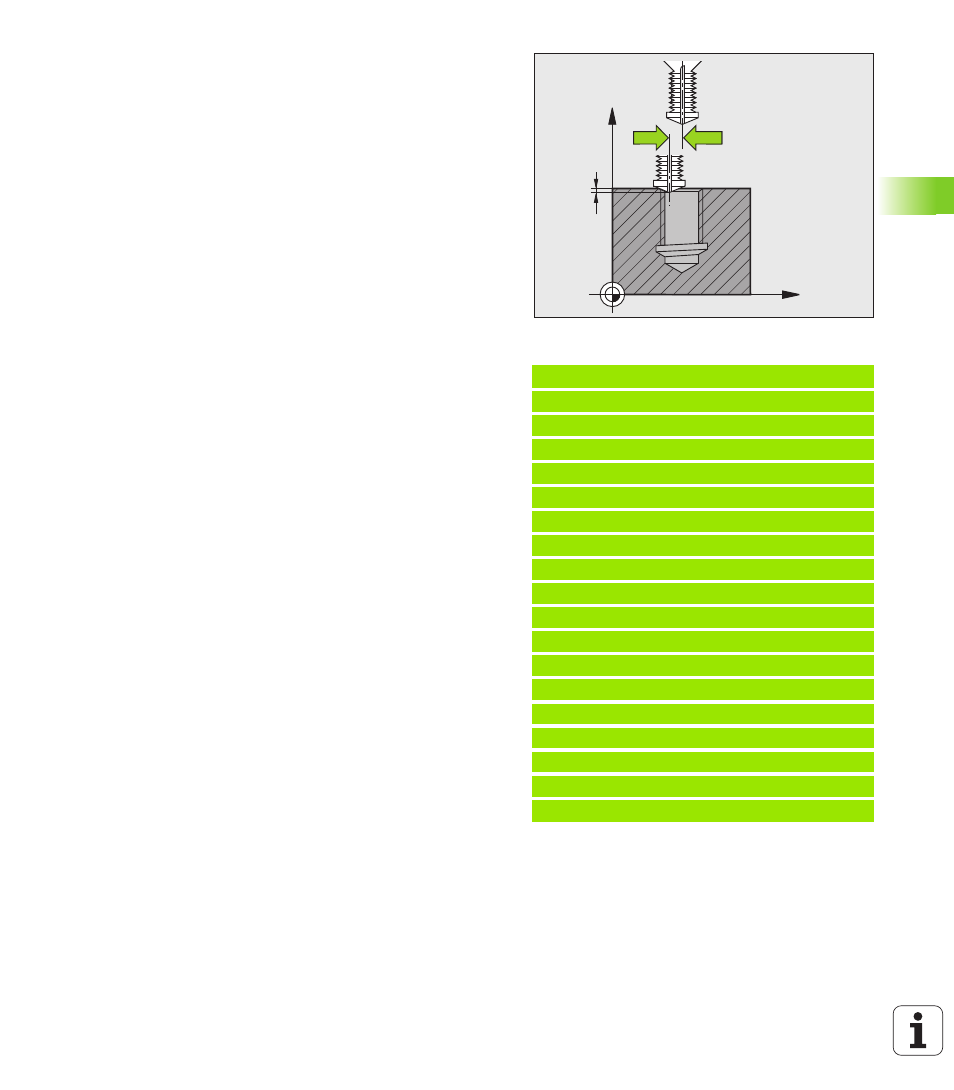

Tiefe Stirnseitig
Q358 (inkremental): Abstand
zwischen Werkstück-Oberfläche und
Werkzeugspitze beim stirnseitigen Senkvorgang.
Eingabebereich -99999,9999 bis 99999,9999
Versatz Senken Stirnseite
Q359 (inkremental):
Abstand um den die TNC die Werkzeugmitte aus der
Bohrungsmitte versetzt. Eingabebereich 0 bis
99999,9999
Sicherheits-Abstand
Q200 (inkremental): Abstand
zwischen Werkzeugspitze und Werkstück-
Oberfläche. Eingabebereich 0 bis 99999,9999
alternativ PREDEF
Koord. Werkstück-Oberfläche
Q203 (absolut):
Koordinate Werkstück-Oberfläche. Eingabebereich
-99999,9999 bis 99999,9999
2. Sicherheits-Abstand
Q204 (inkremental):
Koordinate Spindelachse, in der keine Kollision
zwischen Werkzeug und Werkstück (Spannmittel)
erfolgen kann. Eingabebereich 0 bis 99999,9999
alternativ PREDEF
Vorschub Tiefenzustellung
Q206:
Verfahrgeschwindigkeit des Werkzeugs beim Bohren
in mm/min. Eingabebereich 0 bis 99999,999 alternativ
FAUTO
, FU
Vorschub Fräsen
Q207: Verfahrgeschwindigkeit des
Werkzeugs beim Fräsen in mm/min. Eingabebereich
0 bis 99999,9999 alternativ FAUTO
Vorschub Anfahren
Q512: Verfahrgeschwindigkeit
des Werkzeugs beim Einfahren in das Gewinde in
mm/min. Eingabebereich 0 bis 99999,999 alternativ
FAUTO
Beispiel: NC-Sätze
25 CYCL DEF 264 BOHRGEWINDEFRAESEN
Q335=10
;SOLL-DURCHMESSER
Q239=+1.5 ;STEIGUNG
Q201=-16
;GEWINDETIEFE
Q356=-20
;BOHRTIEFE
Q253=750
;VORSCHUB VORPOS.
Q351=+1
;FRAESART
Q202=5
;ZUSTELL-TIEFE
Q258=0.2
;VORHALTEABSTAND
Q257=5
;BOHRTIEFE SPANBRUCH
Q256=0.2
;RZ BEI SPANBRUCH
Q358=+0
;TIEFE STIRNSEITIG
Q359=+0
;VERSATZ STIRNSEITIG
Q200=2
;SICHERHEITS-ABST.
Q203=+30
;KOOR. OBERFLAECHE
Q204=50
;2. SICHERHEITS-ABST.
Q206=150
;VORSCHUB TIEFENZ.
Q207=500
;VORSCHUB FRAESEN
Q512=50
;VORSCHUB ANFAHREN
X
Z
Q359
Q359
Q358
