HEIDENHAIN iTNC 530
343
14.3 GRUNDDREHUNG über zw
ei Bohr
ung
en (Zyklus 40
1, DIN/ISO:
G40
1
)
14.3 GRUNDDREHUNG über zwei
Bohrungen (Zyklus 401,
DIN/ISO: G401)
Zyklusablauf

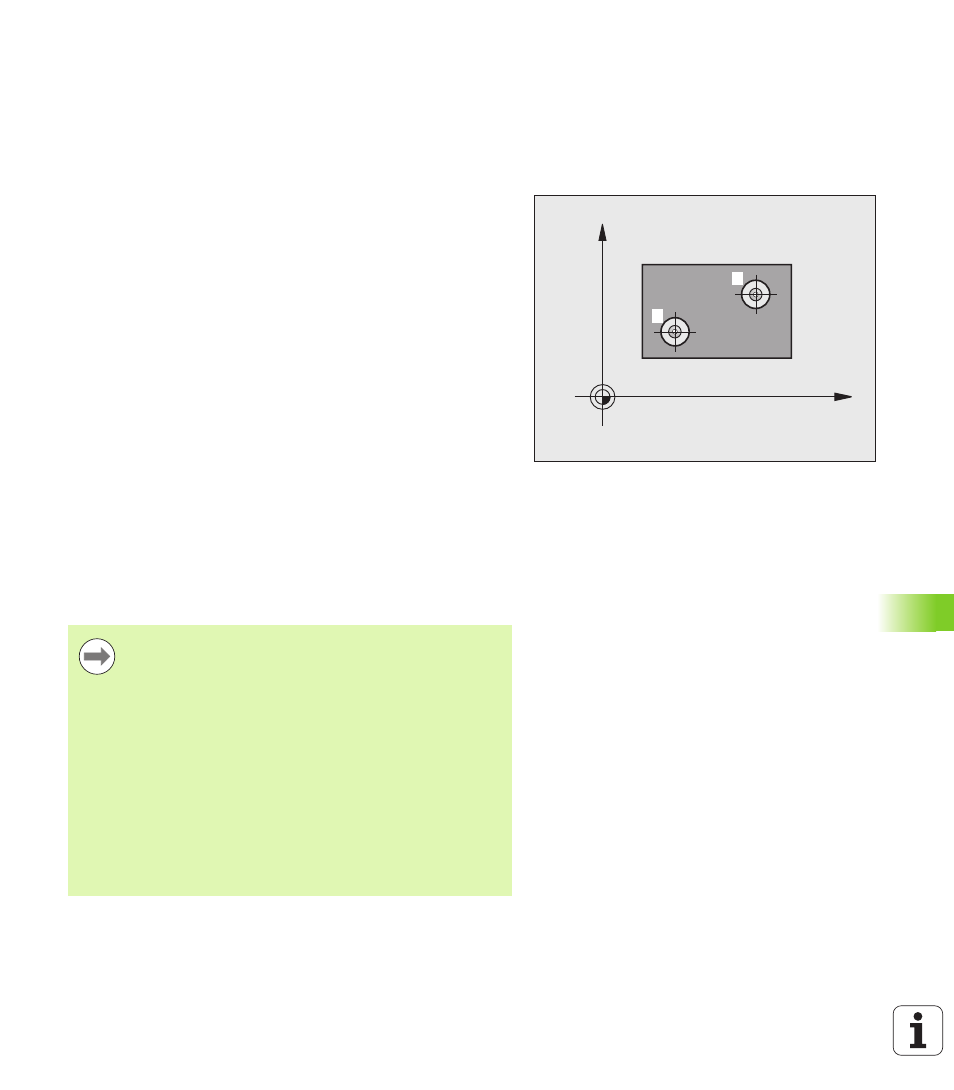

Der Tastsystem-Zyklus 401 erfasst die Mittelpunkte zweier
Bohrungen. Anschließend berechnet die TNC den Winkel zwischen
der Hauptachse der Bearbeitungsebene und der Verbindungsgeraden
der Bohrungs-Mittelpunkte. Über die Funktion Grunddrehung
kompensiert die TNC den berechneten Wert. Alternativ können Sie die
ermittelte Schieflage auch durch eine Drehung des Rundtisches
kompensieren.
1 Die TNC positioniert das Tastsystem mit Eilvorschub (Wert aus
MP6150) und mit Positionierlogik (siehe „Tastsystemzyklen
abarbeiten” auf Seite 336) auf den eingegebenen Mittelpunkt der
ersten Bohrung 1
2 Anschließend fährt das Tastsystem auf die eingegebene
Messhöhe und erfasst durch vier Antastungen den ersten
Bohrungs-Mittelpunkt
3
Anschließend fährt das Tastsystem zurück auf die sichere Höhe
und positioniert auf den eingegebenen Mittelpunkt der zweiten
Bohrung 2
4
Die TNC fährt das Tastsystem auf die eingegebene Messhöhe und
erfasst durch vier Antastungen den zweiten Bohrungs-Mittelpunkt
5
Abschließend fährt die TNC das Tastsystem zurück auf die Sichere
Höhe und führt die ermittelte Grunddrehung durch
Beim Programmieren beachten!
X
Y
1
2
Vor der Zyklus-Definition müssen Sie einen Werkzeug-
Aufruf zur Definition der Tastsystem-Achse programmiert
haben.
Die TNC setzt eine aktive Grunddrehung am Zyklusanfang
zurück.
Dieser Tastsystem-Zyklus ist bei aktiver Funktion
Bearbeitungsebene schwenken nicht erlaubt.
Wenn Sie die Schieflage über eine Rundtischdrehung
kompensieren wollen, dann verwendet die TNC
automatisch folgende Drehachsen:
 C bei Werkzeug-Achse Z
 B bei Werkzeug-Achse Y
 A bei Werkzeug-Achse X
