14.5 GRUNDDREHUNG über eine Dr
eh
ac
hse k
o
mpensier
en (Zyklus 403,
DIN/ISO:
G403)
Zyklusparameter

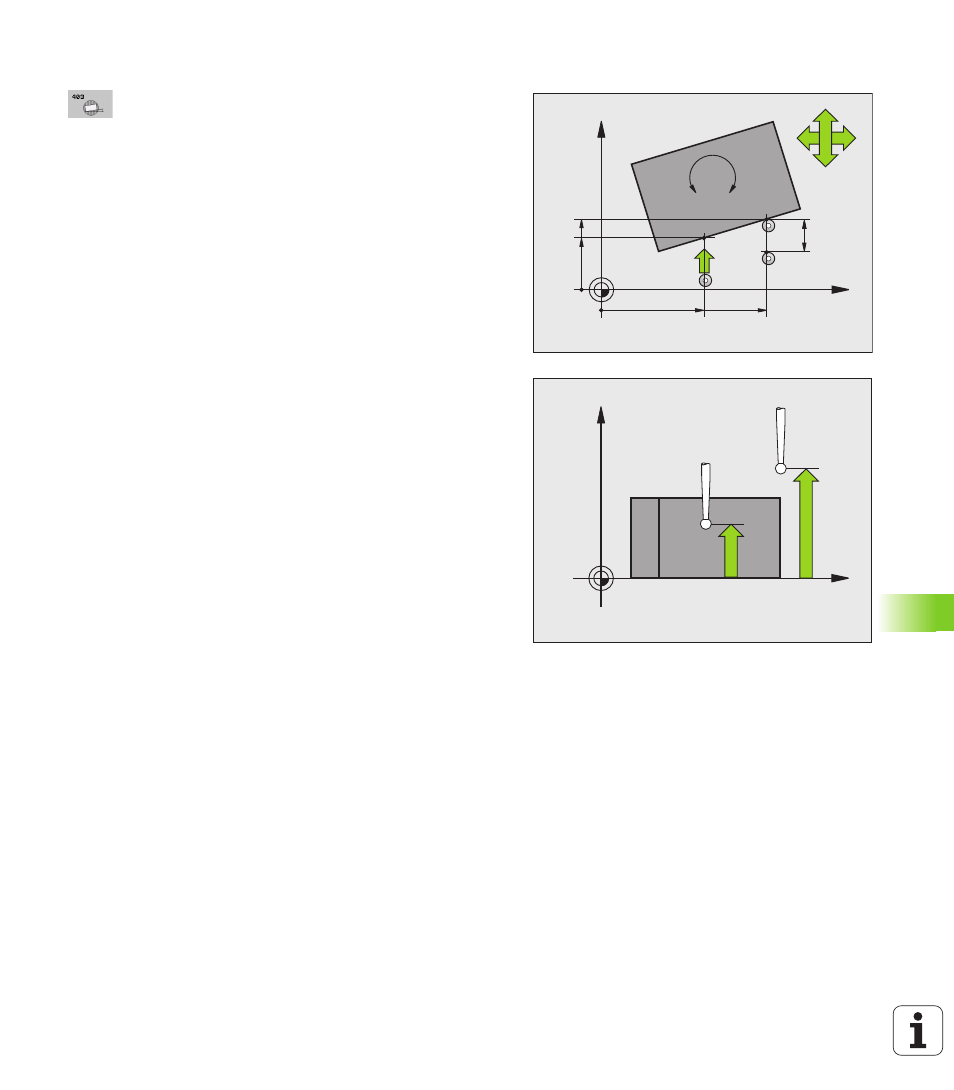

 1. Messpunkt 1. Achse
Q263 (absolut): Koordinate
des ersten Antastpunktes in der Hauptachse der
Bearbeitungsebene. Eingabebereich -99999,9999 bis
99999,9999
 1. Messpunkt 2. Achse Q264 (absolut): Koordinate
des ersten Antastpunktes in der Nebenachse der
Bearbeitungsebene. Eingabebereich -99999,9999 bis
99999,9999
 2. Messpunkt 1. Achse
Q265 (absolut): Koordinate
des zweiten Antastpunktes in der Hauptachse der
Bearbeitungsebene. Eingabebereich -99999,9999 bis
99999,9999
 2. Messpunkt 2. Achse
Q266 (absolut): Koordinate
des zweiten Antastpunktes in der Nebenachse der
Bearbeitungsebene. Eingabebereich -99999,9999 bis
99999,9999
 Messachse
Q272: Achse, in der die Messung erfolgen
soll:
1
: Hauptachse = Messachse
2 : Nebenachse = Messachse
3
: Tastsystem-Achse = Messachse
 Verfahrrichtung 1 Q267: Richtung, in der das
Tastsystem auf das Werkstück zufahren soll:
-1
: Verfahrrichtung negativ
+1 : Verfahrrichtung positiv
 Messhöhe in der Tastsystem-Achse Q261 (absolut):
Koordinate des Kugelzentrums (=Berührpunkt) in der
Tastsystem-Achse, auf der die Messung erfolgen
soll. Eingabebereich -99999,9999 bis 99999,9999
 Sicherheits-Abstand
Q320 (inkremental):
Zusätzlicher Abstand zwischen Messpunkt und
Tastsystemkugel. Q320 wirkt additiv zu MP6140.
Eingabebereich 0 bis 99999,9999 alternativ PREDEF
X
Y
Q266
Q264
Q263
Q272=1
Q265
Q272=2
+
–
– +
Q267
MP6140
+
Q320
A
B
C
X
Z
Q261
Q260
