Bearbeitungszyklen: Abzeilen
1
0

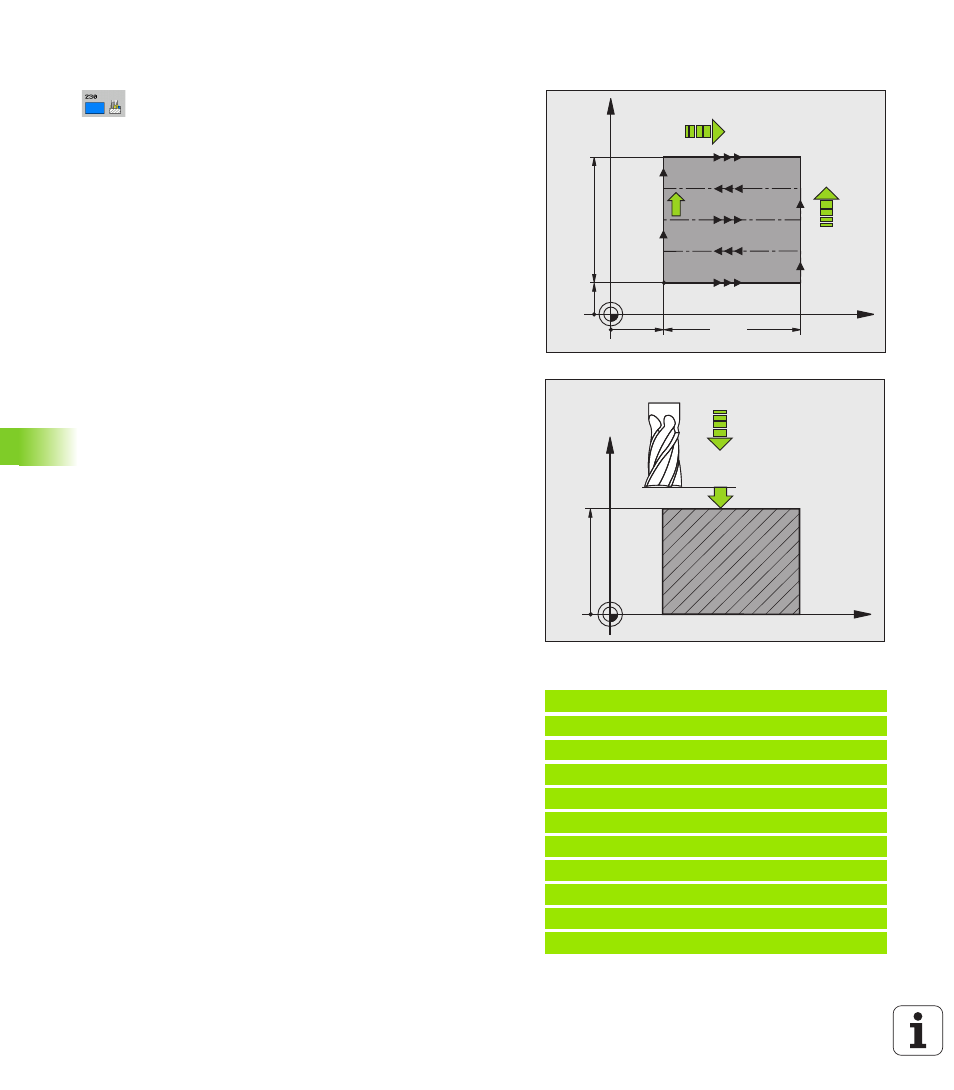

.3 ABZEILEN (Zyklus 230, DIN/ISO:
G230)
Zyklusparameter
Startpunkt 1. Achse
Q225 (absolut): Min-Punkt-
Koordinate der abzuzeilenden Fläche in der
Hauptachse der Bearbeitungsebene. Eingabebereich
-99999,9999 bis 99999,9999
Startpunkt 2. Achse
Q226 (absolut): Min-Punkt-
Koordinate der abzuzeilenden Fläche in der
Nebenachse der Bearbeitungsebene. Eingabebereich
-99999,9999 bis 99999,9999
Startpunkt 3. Achse
Q227 (absolut): Höhe in der
Spindelachse, auf der abgezeilt wird. Eingabebereich
-99999,9999 bis 99999,9999
1. Seiten-Länge
Q218 (inkremental): Länge der
abzuzeilenden Fläche in der Hauptachse der
Bearbeitungsebene, bezogen auf den Startpunkt
1. Achse. Eingabebereich 0 bis 99999,9999
2. Seiten-Länge
Q219 (inkremental): Länge der
abzuzeilenden Fläche in der Nebenachse der
Bearbeitungsebene, bezogen auf den Startpunkt
2. Achse. Eingabebereich 0 bis 99999,9999
Anzahl Schnitte
Q240: Anzahl der Zeilen, auf denen
die TNC das Werkzeug in der Breite verfahren soll.
Eingabebereich 0 bis 99999
Vorschub Tiefenzustellung
Q206:
Verfahrgeschwindigkeit des Werkzeugs beim Fahren
vom Sicherheits-Abstand auf die Frästiefe in mm/min.
Eingabebereich 0 bis 99999,9999 alternativ FAUTO, FU,
FZ
Vorschub Fräsen
Q207: Verfahrgeschwindigkeit des
Werkzeugs beim Fräsen in mm/min. Eingabebereich
0 bis 99999,9999 alternativ FAUTO, FU, FZ
Vorschub quer
Q209: Verfahrgeschwindigkeit des
Werkzeugs beim Fahren auf die nächste Zeile in
mm/min; wenn Sie im Material quer fahren, dann
Q209 kleiner als Q207 eingeben; wenn Sie im Freien
quer fahren, dann darf Q209 größer als Q207 sein.
Eingabebereich 0 bis 99999,9999 alternativ FAUTO, FU,
FZ
Sicherheits-Abstand
Q200 (inkremental): Abstand
zwischen Werkzeugspitze und Frästiefe für
Positionierung am Zyklus-Anfang und am Zyklus-
Ende. Eingabebereich 0 bis 99999,9999 alternativ
PREDEF
Beispiel: NC-Sätze
71 CYCL DEF 230 ABZEILEN
Q225=+10
;STARTPUNKT 1. ACHSE
Q226=+12
;STARTPUNKT 2. ACHSE
Q227=+2.5 ;STARTPUNKT 3. ACHSE
Q218=150
;1. SEITEN-LAENGE
Q219=75
;2. SEITEN-LAENGE
Q240=25
;ANZAHL SCHNITTE
Q206=150
;VORSCHUB TIEFENZ.
Q207=500
;VORSCHUB FRAESEN
Q209=200
;VORSCHUB QUER
Q200=2
;SICHERHEITS-ABST.
X
Y
Q226
Q225
Q219
Q218
Q207
Q209
N = Q240
X
Z
Q200
Q227
Q206
