Zyklusparameter – HEIDENHAIN iTNC 530 (60642x-04) Cycle programming Benutzerhandbuch
Seite 193
HEIDENHAIN iTNC 530
193
7.
4 K
O
NTUR-D
A
T
EN (Zyklus 20, DIN/ISO:
G120)

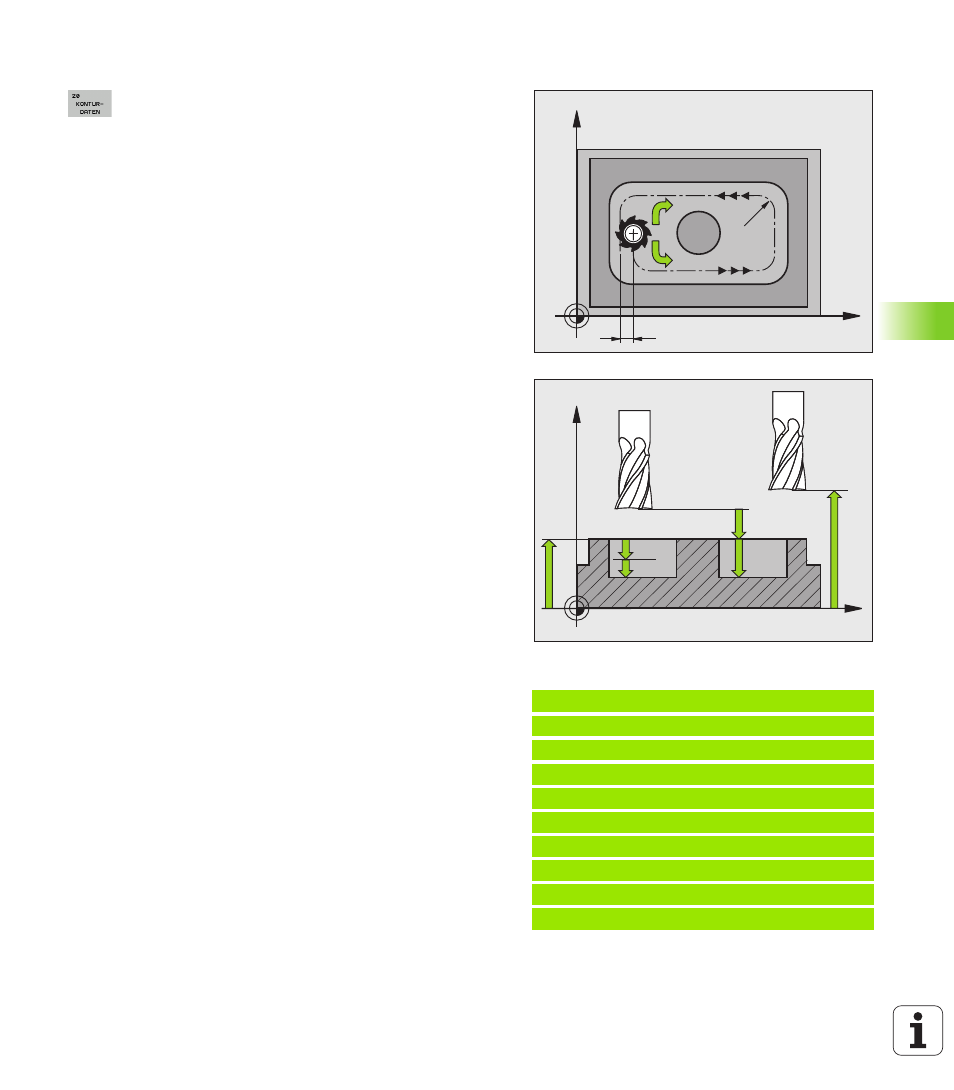

Zyklusparameter
Frästiefe
Q1 (inkremental): Abstand
Werkstückoberfläche – Taschengrund.
Eingabebereich -99999,9999 bis 99999,9999
Bahn-Überlappung
Faktor Q2: Q2 x Werkzeug-Radius
ergibt die seitliche Zustellung k. Eingabebereich
-0,0001 bis 1,9999
Schlichtaufmaß Seite
Q3 (inkremental): Schlicht-
Aufmaß in der Bearbeitungsebene. Eingabebereich
-99999,9999 bis 99999,9999
Schlichtaufmaß Tiefe
Q4 (inkremental): Schlicht-
Aufmaß für die Tiefe. Eingabebereich -99999,9999
bis 99999,9999
Koordinate Werkstück-Oberfläche
Q5 (absolut):
Absolute Koordinate der Werkstück-Oberfläche.
Eingabebereich -99999,9999 bis 99999,9999
Sicherheits-Abstand
Q6 (inkremental): Abstand
zwischen Werkzeug-Stirnfläche und Werkstück-
Oberfläche. Eingabebereich 0 bis 99999,9999
alternativ PREDEF
Sichere Höhe
Q7 (absolut): Absolute Höhe, in der
keine Kollision mit dem Werkstück erfolgen kann (für
Zwischenpositionierung und Rückzug am Zyklus-
Ende). Eingabebereich -99999,9999 bis 99999,9999
alternativ PREDEF
Innen-Rundungsradius
Q8: Verrundungs-Radius an
Innen-„Ecken“; Eingegebener Wert bezieht sich auf
die Werkzeug-Mittelpunktsbahn und wird verwendet,
um weichere Verfahrbewegungen zwischen
Konturelementen zu errechen. Q8 ist kein Radius,
den die TNC als separates Konturelement
zwischen programmierte Elemente einfügt!
Eingabebereich 0 bis 99999,9999
Drehsinn?
Q9: Bearbeitungs-Richtung für Taschen
Q9 = -1 Gegenlauf für Tasche und Insel
Q9 = +1 Gleichlauf für Tasche und Insel
Alternativ PREDEF
Sie können die Bearbeitungs-Parameter bei einer Programm-
Unterbrechung überprüfen und ggf. überschreiben.
Beispiel: NC-Sätze
57 CYCL DEF 20 KONTUR-DATEN
Q1=-20
;FRAESTIEFE
Q2=1
;BAHN-UEBERLAPPUNG
Q3=+0.2
;AUFMASS SEITE
Q4=+0.1
;AUFMASS TIEFE
Q5=+30
;KOOR. OBERFLAECHE
Q6=2
;SICHERHEITS-ABST.
Q7=+80
;SICHERE HOEHE
Q8=0.5
;RUNDUNGSRADIUS
Q9=+1
;DREHSINN
X
Y
k
Q9=+1
Q8
Q9=1
X
Z
Q6
Q7
Q1
Q10
Q5
