5-19
TNC 360
5
Werkzeug-Bewegungen programmieren
5.4
Bahnbewegungen – rechtwinklige Koordinaten

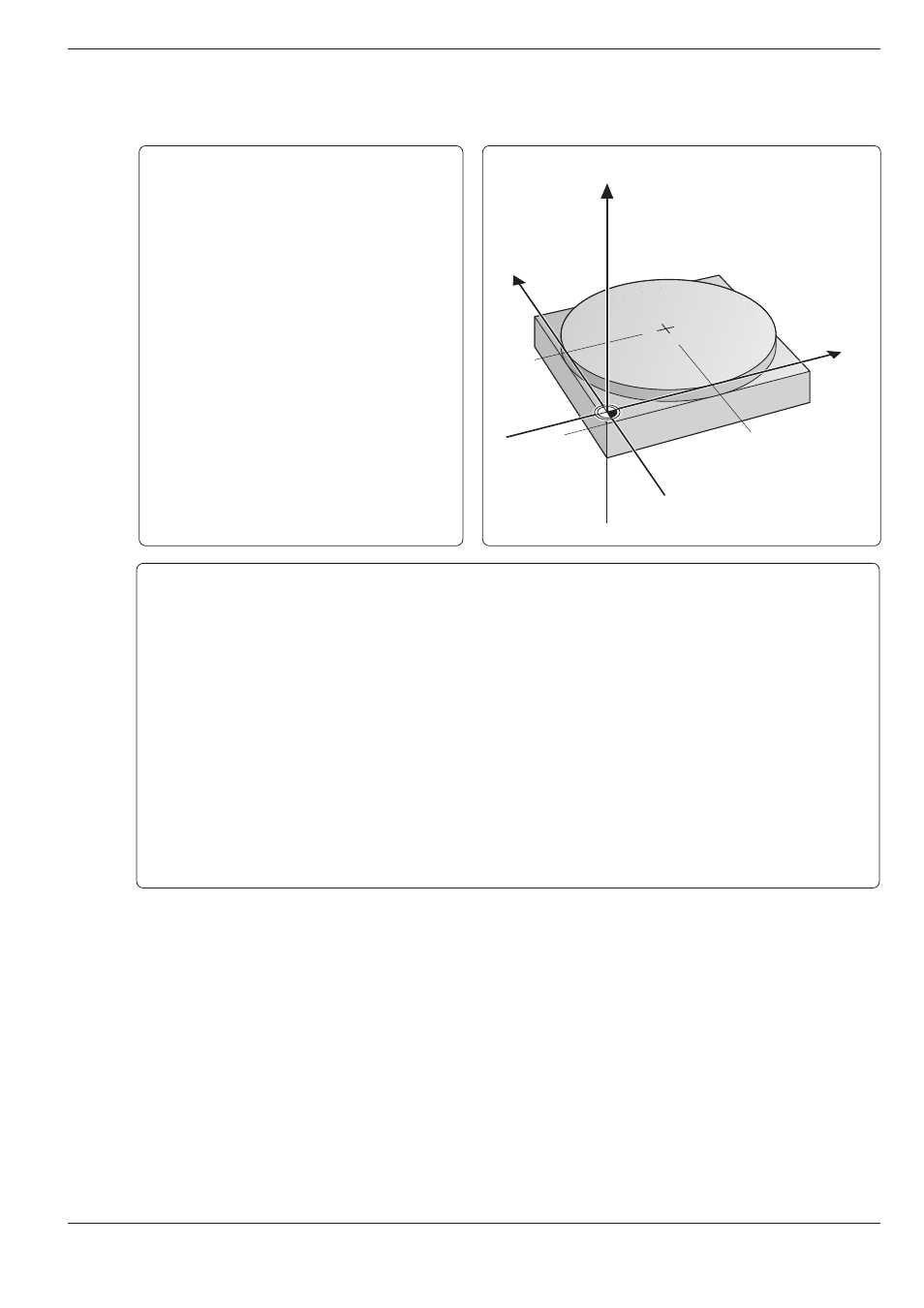

Übungsbeispiel: Vollkreis mit einem Satz fräsen
Kreismittelpunkt CC:
X
= 50 mm
Y
= 50 mm
Beginn und Ende des Kreisbogens C:
X
= 50 mm
Y
=
0 mm
Frästiefe:
ZF = –5 mm
Werkzeug-Radius:
R
= 15 mm
Bearbeitungsprogramm
0
BEGIN 360519 MM ............................................ Programm-Beginn
1
BLK FORM 0.1 Z X+0 Y+0 Z–20 ........................ Rohteil-Definition
2
BLK FORM 0.2 X+100 Y+100 Z+0
3
TOOL DEF 6 L+0 R+15 ...................................... Werkzeug-Definition
4
TOOL CALL 6 Z S500 ......................................... Werkzeug-Aufruf
5
CC X+50 Y+50 .................................................... Koordinaten des Kreismittelpunkts CC
6
L Z+100 R0 FMAX M6 ....................................... Werkzeug einwechseln
7
L X+50 Y–40 FMAX ............................................ Werkzeug vorpositionieren
8
L Z–5 FMAX M3
9
L X+50 Y+0 RL F100 .......................................... Ersten Konturpunkt mit Radiuskorrektur anfahren
10
RND R10 ............................................................. Weich anfahren
11
C X+50 Y+0 DR– ................................................ Kreisbogen C um Kreismittelpunkt CC fräsen; Koordinaten des
Endpunkts X = +50 mm und Y = 0; Drehsinn negativ
12
RND R10 ............................................................. Weich wegfahren
13
L X+50 Y–40 R0 FMAX
14
L Z +100 FMAX M2
15
END PGM 360519 MM ...................................... Werkzeug freifahren und Programm beenden
–5
50
50
Y
X
Z
CC
