5-21
TNC 360
5
Werkzeug-Bewegungen programmieren

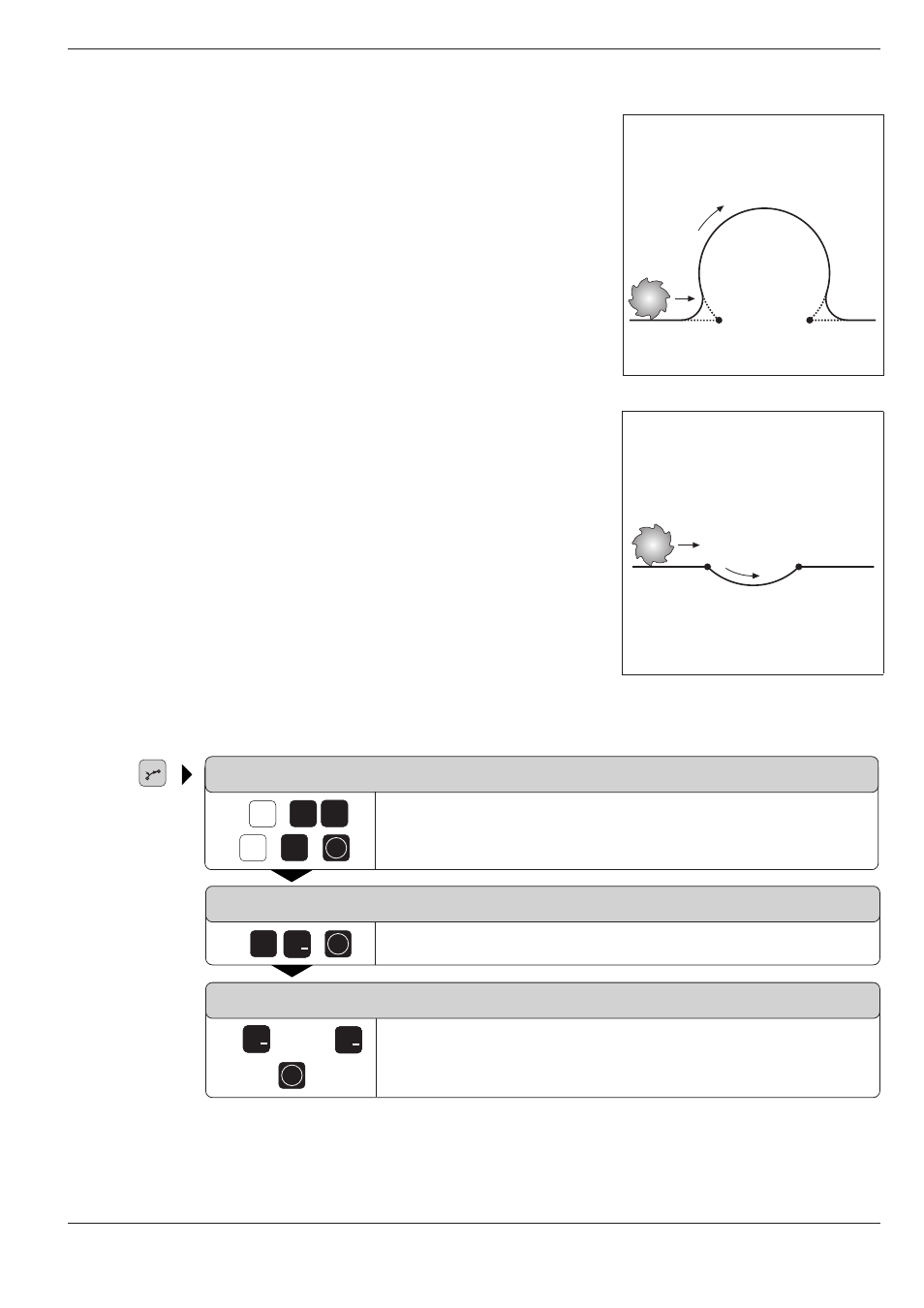

Kontur-Wölbung und Drehsinn DR
Über den Drehsinn wird festgelegt, ob der Kreisbogen
• konvex (nach außen gewölbt) oder
• konkav (nach innen gewölbt)
ausgeführt wird.
Abb. 5.30: Konkave Wölbung einer Kreisbahn
Abb. 5.29: Konvexe Wölbung einer Kreisbahn
5.4
Bahnbewegungen – rechtwinklige Koordinaten
RL,DR–,(R<0)
RL,DR+,(R>0)
+/
+/
CR
1x
2x
+/
5
z.B.
ENT
oder
X
z.B.
1
0
Kreisbogen mit festgelegtem Radius programmieren
KOORDINATEN?
Koordinaten des Kreisbogen-Endpunkts eingeben,
z. B. X=10 mm, Y=2 mm
KREISRADIUS (VORZEICHEN)?
Kreisbogen-Radius eingeben, z. B. R=5 mm und Größe des Kreis-
bogens mit dem Vorzeichen (z. B. –) festlegen
DREHUNG IM UHRZEIGERSINN:DR-?
Kreisbogen mit negativem (DR–) oder positivem Drehsinn (DR+)
anwählen
Eingabe, falls nötig:
• Radiuskorrektur
• Vorschub
• Zusatz-Funktion
NC-Satz: z. B. CR X+10 Y+2 R–5 DR– RL
Y
2
ENT
ENT
