5 Werkzeug-Bewegungen programmieren

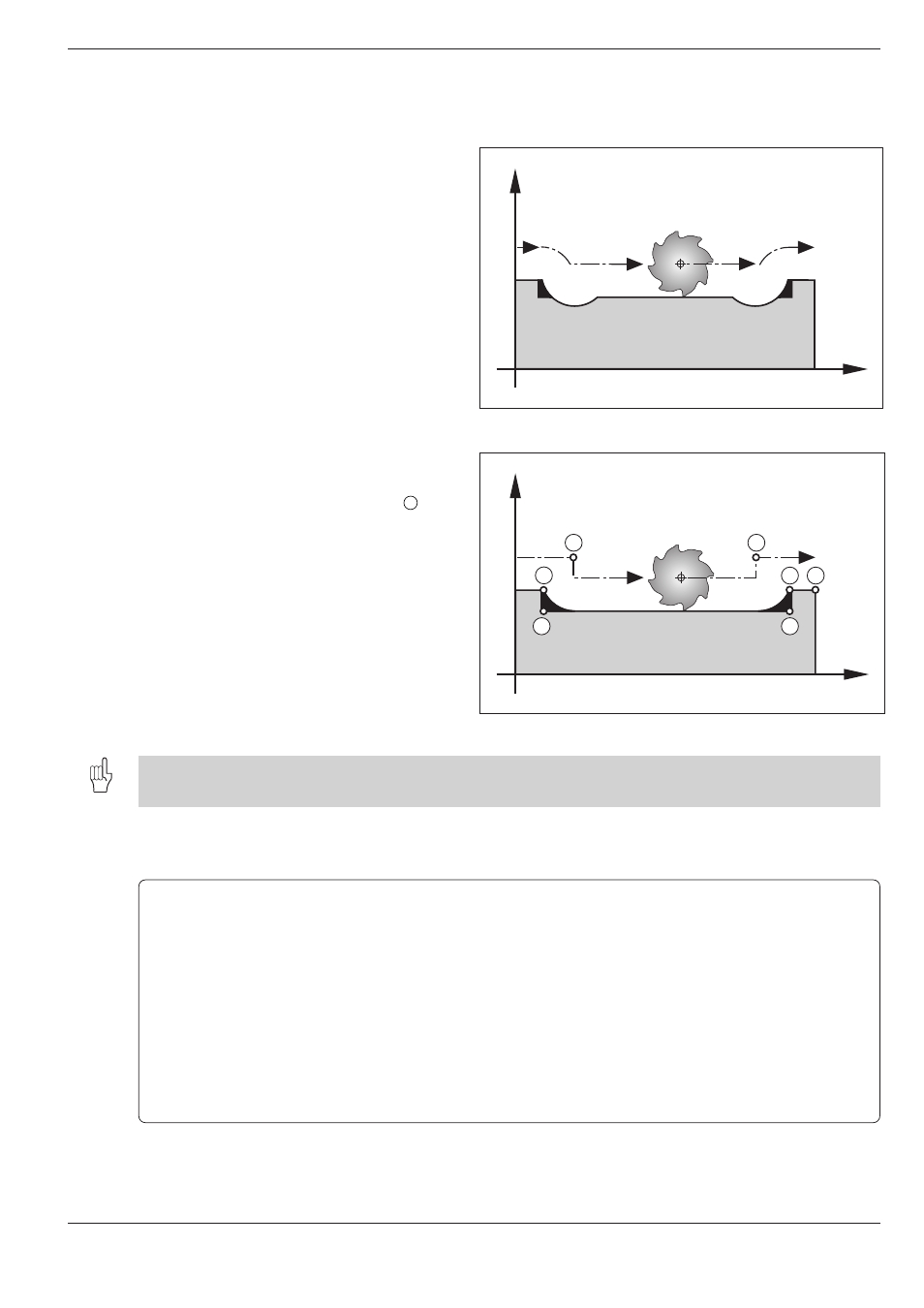

Abb. 5.43: Standard-Fahrverhalten ohne M97, wenn die Steuerung
keine Fehlermeldung ausgeben würde
Abb. 5.44: Fahrverhalten mit M97
5.6 Zusatz-Funktionen für Bahnverhalten und Koordinatenangaben
Y
X
S
Y
X
13
14
16
15
17
S
.
.
.
.
.
.
.
.
.
Kleine Konturstufen bearbeiten: M97
Standardverhalten – ohne M97
Die TNC fügt an der Außenecke einen Übergangs-
kreis ein. Bei sehr kleinen Konturstufen würde das
Werkzeug dadurch die Kontur beschädigen . Daher
unterbricht die TNC an solchen Stellen den Pro-
grammlauf und gibt die Fehlermeldung
WERKZEUG-RADIUS ZU GROSS aus.
Konturstufen bearbeiten – mit M97
Die TNC ermittelt einen Bahnschnittpunkt S
(siehe Bild) für die Konturelemente – wie bei
Innenecken – und fährt das Werkzeug über diesen
Punkt. M97 wird in dem Satz programmiert, in dem
der Außeneckpunkt angefahren wird.
Wirkungsdauer
Die Zusatz-Funktion M97 wirkt nur in den Pro-
grammsätzen, in denen sie steht.
Die Konturecke wird mit M97 nur unvollständig bearbeitet. Eventuell muß sie mit einem Werkzeug mit kleinerem
Radius nachbearbeitet werden.
Programm-Schema
5 TOOL DEF L ... R+20 ......................................... Großer Werkzeug-Radius
13 L X ... Y ... R.. F .. M97 ....................................... Konturpunkt 13 anfahren
14 L IY–0,5 .... R .. F.. .............................................. Kleine Konturstufe 13-14 bearbeiten
15 L IX+100 ... ......................................................... Konturpunkt 15 anfahren
16 L IY+0,5 ... R .. F.. M97 ...................................... Kleine Konturstufe 15-16 bearbeiten
17 L X .. Y ... ............................................................ Konturpunkt 17 anfahren
In den Sätzen 13 und 16 werden die Kontur-Außenpunkte angefahren:
In diesen Sätzen wird M97 programmiert.
