HEIDENHAIN TNC 360 User Manual Benutzerhandbuch
Seite 78
4-13
TNC 360
4
Programmieren

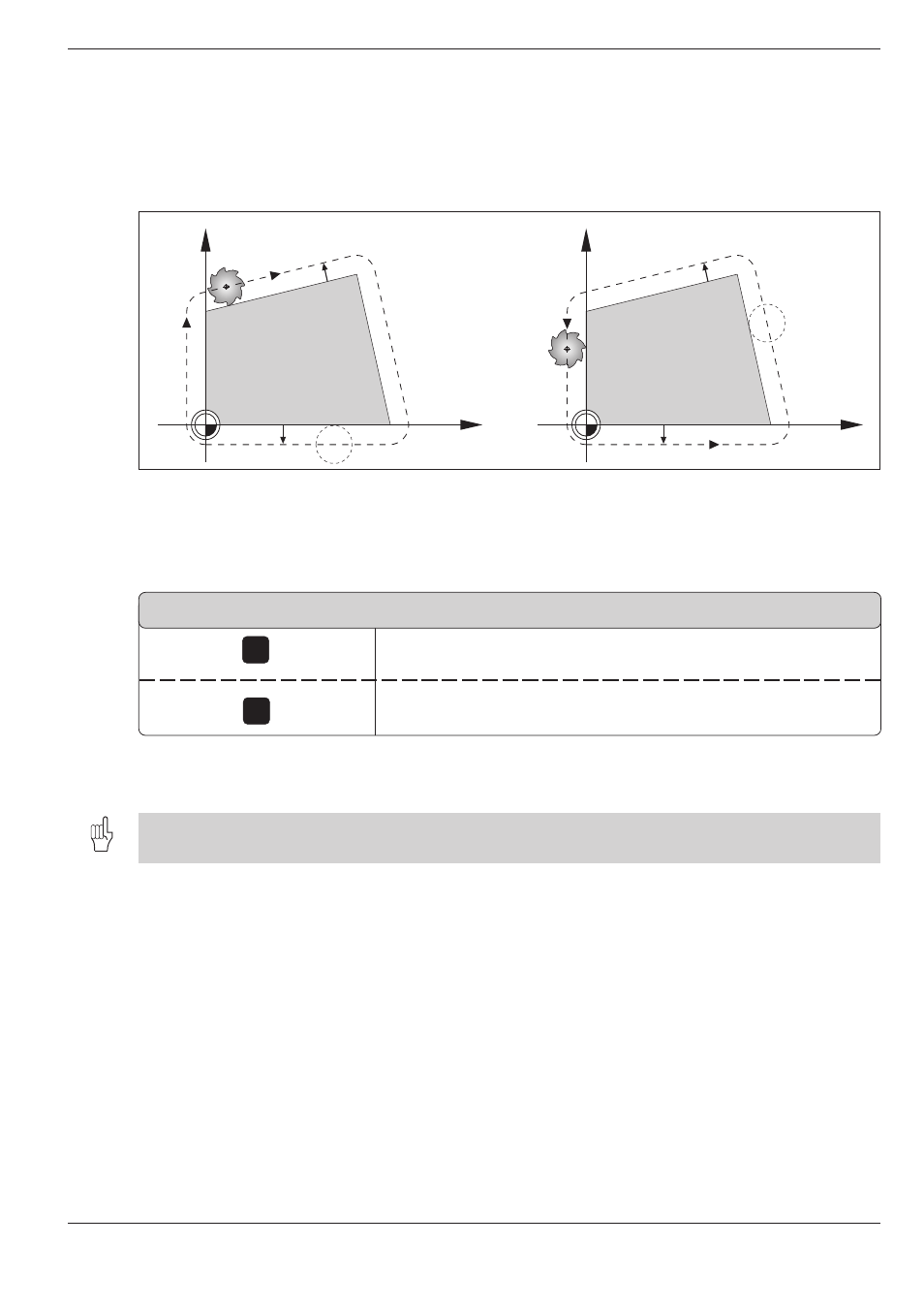

Abb. 4.7:
Das Werkzeug verfährt zum Fräsen links (RL) oder rechts (RR) von der Kontur
R-
L
R
+
R
4.3
Werkzeug-Korrekturwerte
R
Y
X
R
RL
R
Y
X
R
RR
.
.
.
Bahnbewegung mit Radiuskorrektur RR, RL
Der Werkzeugmittelpunkt verfährt im Abstand des Werkzeug-Radius
rechts (RR) oder links (RL) von der programmierten Kontur. Rechts und
links beziehen sich dabei auf die Verfahrrichtung des Werkzeugs um das
scheinbar stillstehende Werkstück.
Dialogfrage im Positioniersatz beantworten:
RADIUSKORR.: RL/RR/KEINE KORR.
Werkzeugbewegung links von der programmierten Kontur anwählen
Werkzeugbewegung rechts von der programmierten Kontur
anwählen
Die Radiuskorrektur RR/RL ist am Ende des Satzes aktiv, in dem sie das
erste Mal programmiert wurde.
Zwischen zwei Programmsätzen mit unterschiedlicher Radiuskorrektur muß mindestens ein Satz ohne Radius-
korrektur (also mit R0) stehen.
