TNC 360 9-6
9 Digitalisieren von 3D-Formen

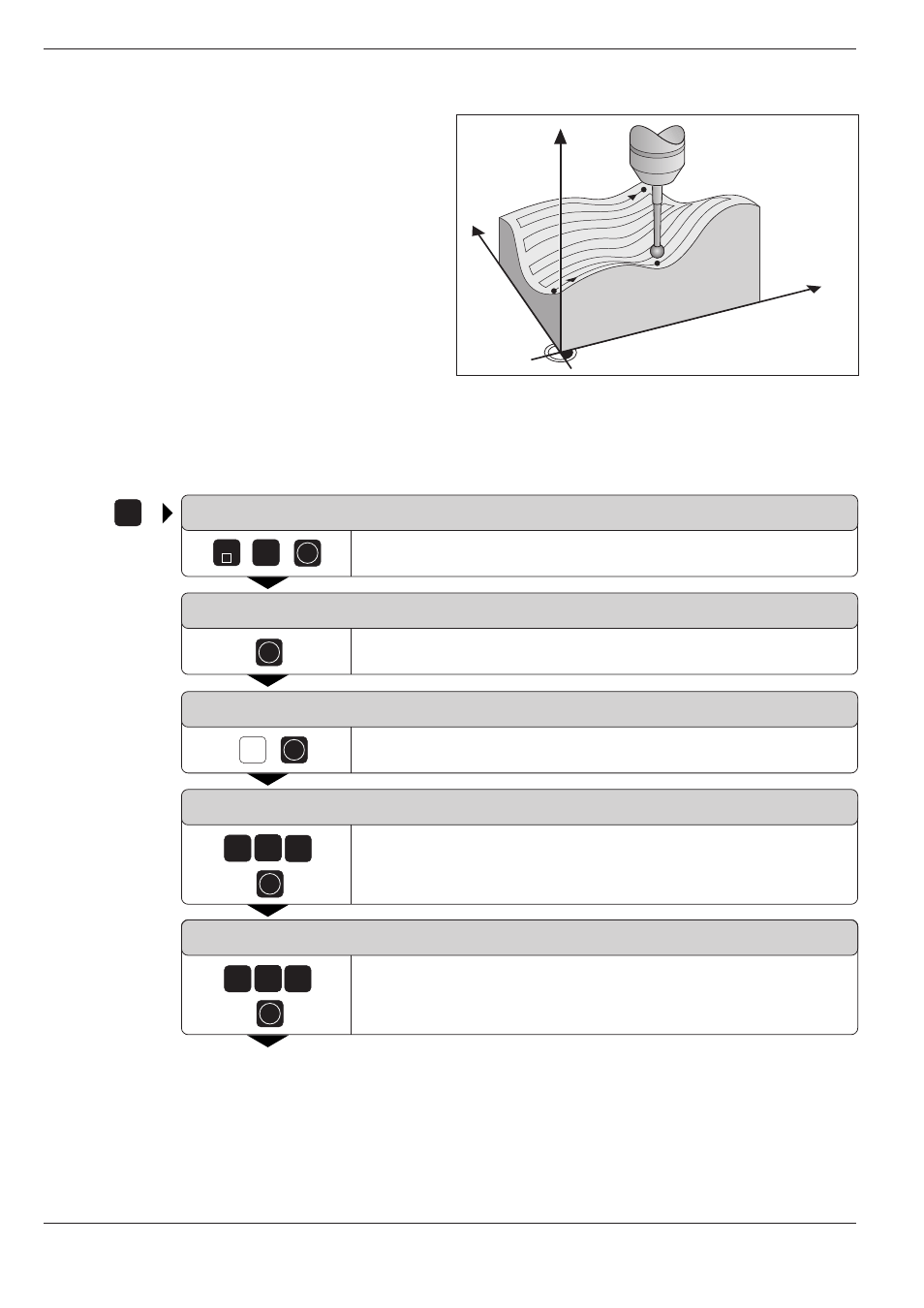

Abb. 9.3: Digitalisieren mit dem Zyklus MAEANDER
9.3 Zeilenweises Digitalisieren
Y
X
Z
0 z.B.
0 5 z.B.
2
.
.
TOUCH
PROBE
ENT
ENT
ENT
GOTO 6
ENT
X
z.B. ENT
Das Tastsystem verfährt in die positive Richtung
der unter LINIENRICHTUNG eingegebenen Achse
Erreicht das Tastsystem die MAX-Koordinate auf
dieser Achse, verfährt es um den programmierten
L. ABST in positive Richtung der anderen Achse der
Bearbeitungsebene (Spaltenrichtung). Anschließend
verfährt es wieder zurück und wird am anderen
Ende weiter um den programmierten
L. ABST versetzt.
Der Vorgang wiederholt sich, bis der ganze Bereich
abgetastet ist.
Während das Tastsystem verfährt, werden im
programmierten Punktabstand – oder häufiger – die
Koordinaten des Tastkugel-Mittelpunkts gespei-
chert.
Wenn der ganze Bereich abgetastet ist, wird das
Tastsystem wieder auf die SICHERE HOEHE
zurückgezogen.
Digitalisier-Parameter festlegen
TCH PROBE: 0 BEZUGSEBENE
Digitalisier-Zyklus 6 MAEANDER anwählen
TCH PROBE: 6 MAEANDER
Digitalisier-Zyklus 6 MAEANDER übernehmen
LINIENRICHTUNG?
Linienrichtung eingeben, z. B. X
BEGRENZUNG IN NORMALENRICHTUNG?
Freifahrt-Strecke eingeben, z. B. 0,5 mm
LINIENABSTAND?
Linienabstand eingeben, z. B. 0,2 mm
.
.
.
