8-39 TNC 360
8 Zyklen
8.5 Sonstige Zyklen
SPINDEL-ORIENTIERUNG (Zyklus 13)
Anwendung
Die TNC kann die Hauptspindel einer Werkzeugmaschine als
5. Achse ansteuern und in eine durch einen Winkel bestimmte Position
drehen.
Die Spindel-Orientierung wird benötigt
• bei Werkzeugwechsel-Systemen mit bestimmter Wechsel-Position für
das Werkzeug
• zum Ausrichten des Sende- und Empfangsfensters des 3D-Tast-
systems TS 511 von HEIDENHAIN
Wirkung
Auf die im Zyklus definierte Winkelstellung wird durch Eingabe von M19
positioniert.
Wird M19 ohne Zyklus-Definition ausgeführt, so wird die Hauptspindel auf
den in Maschinenparametern festgelegten Wert ausgerichtet.
Außer durch Zyklus 13 wird die Spindel-Orientierung auch über Maschinen-Parameter festgelegt.
Voraussetzung
Die Maschine muß für eine Spindel-Orientierung vorgesehen sein.
Eingabe
Orientierungswinkel (bezogen auf die Winkelbezugsachse der Arbeits-
ebene)
Eingabe-Bereich: 0 bis 360°.
Eingabe-Feinheit: 0,1°.
OO

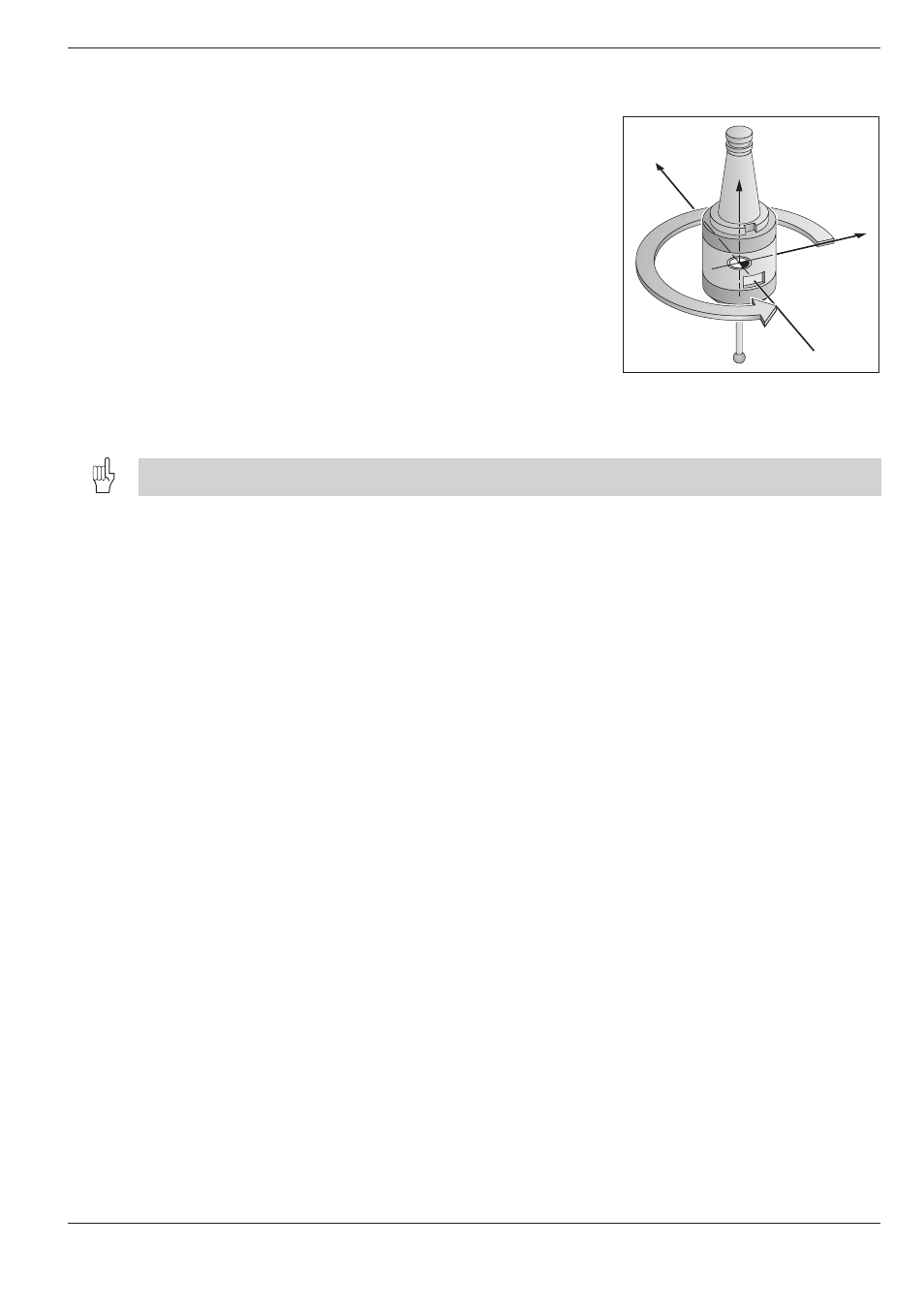

Abb. 8.42: Spindel-Orientierung
