TNC 360

2-18

2

Handbetrieb und Einrichten

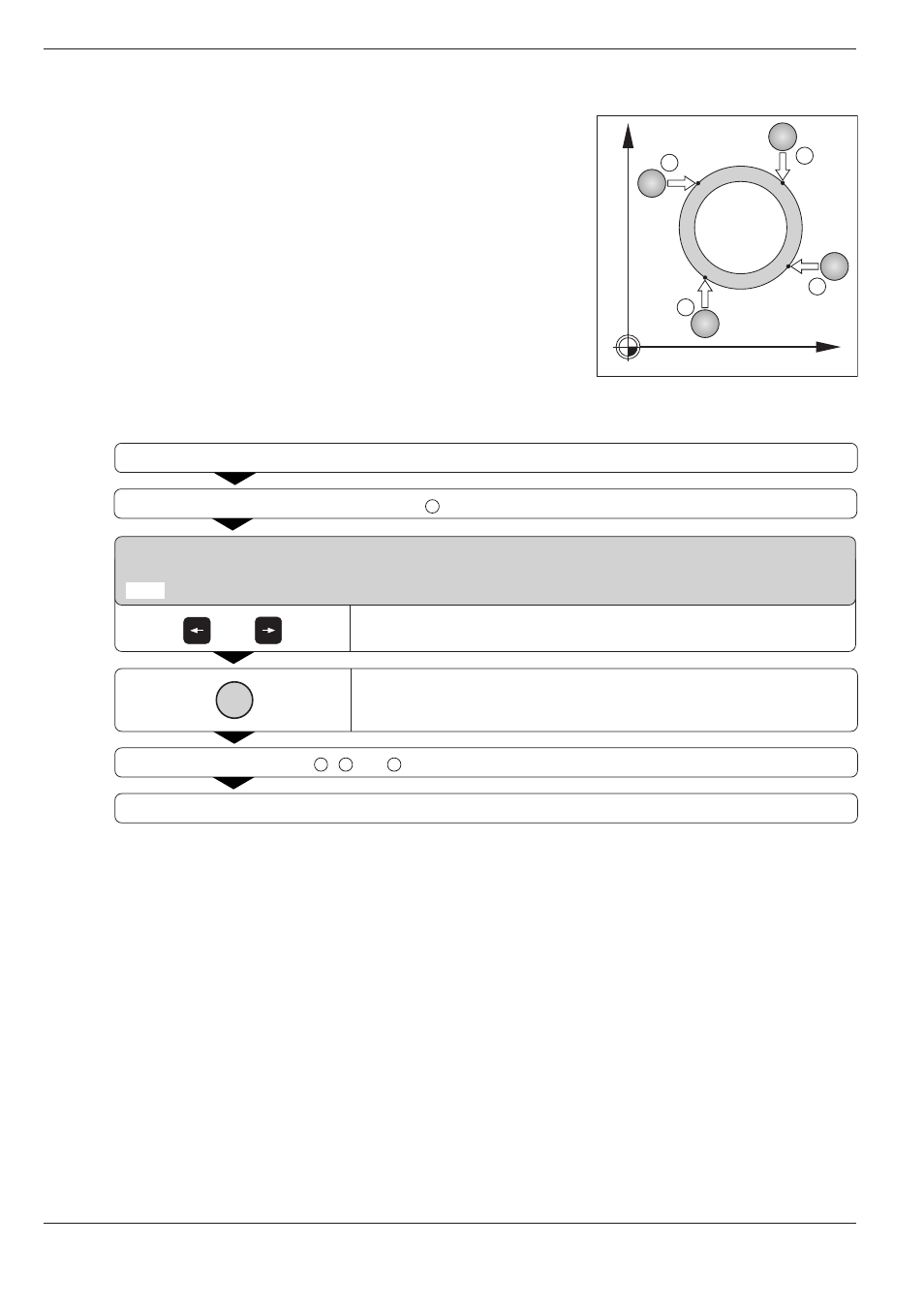

Abb. 2.16: Antasten der Kreis-Außenwand

zum Ermitteln der Mittelpunkts-
position

2.5

Bezugspunkt-Setzen mit dem 3D-Tastsystem

Y

X

X–

X+

Y+

Y–

3

1

2

4

oder

Außenkreis

Antastfunktion KREISMITTELPUNKT = BEZUGSPUNKT anwählen

Tastkopf in die Nähe des ersten Antastpunktes

1

außerhalb des Kreises verfahren

KREISMITTELPUNKT = BEZUGSPUNKT

X + X – Y + Y –

Antastrichtung wählen

Antastvorgang starten

Antastvorgang für die Punkte

2

,

3

und

4

(siehe Bild) wiederholen

Koordinaten des Kreismittelpunkts eingeben

Nach dem Antasten zeigt die TNC die aktuellen Koordinaten des Kreis-
mittelpunkts und den Kreisradius PR am Bildschirm an.
