Seite 60
TNC 360
2-22
2
Handbetrieb und Einrichten
.
.
.
PA
2.6
Messen mit dem 3D-Tastsystem

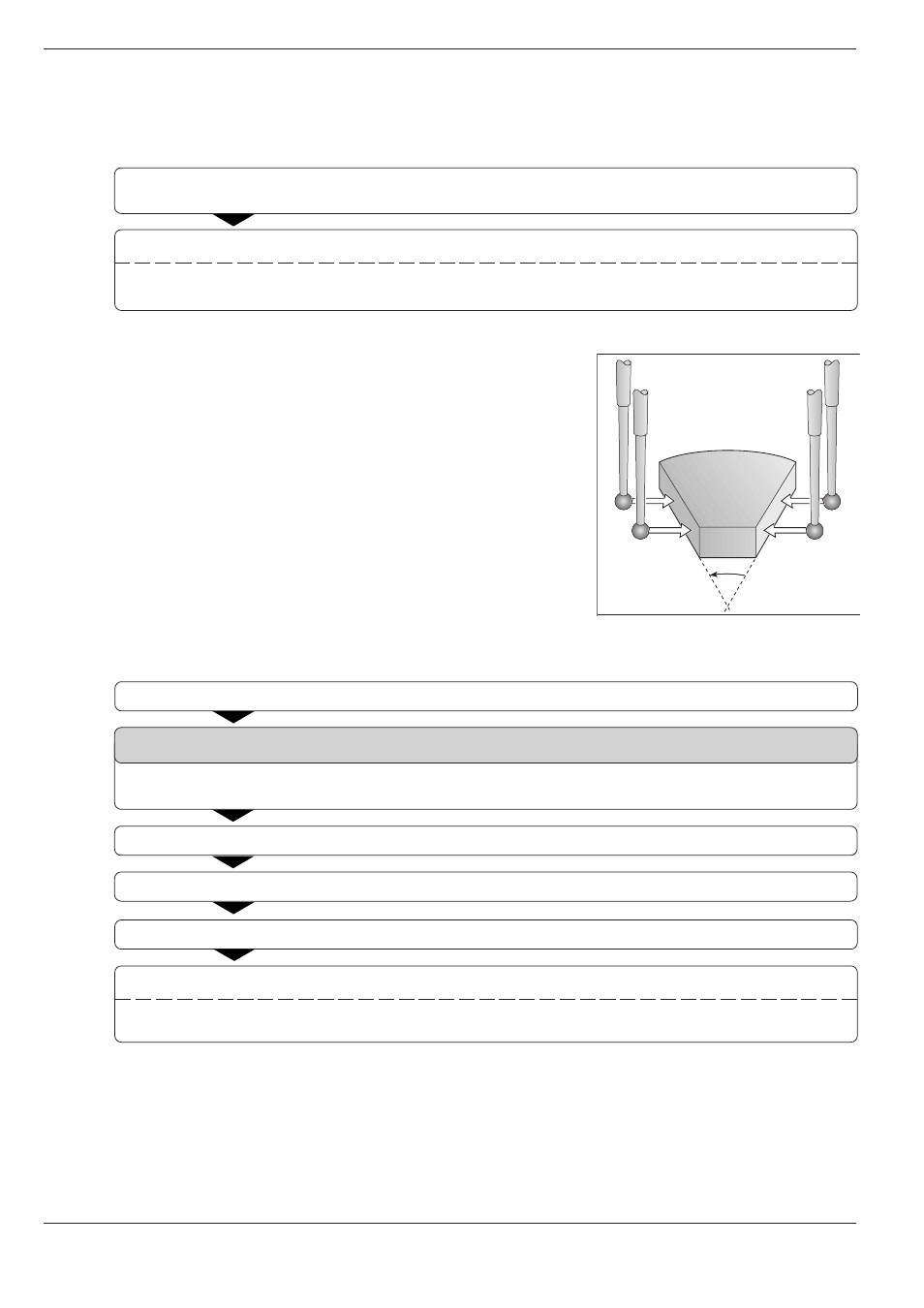

Abb. 2.18: Winkelbestimmung zwischen
zwei Werkstück-Kanten
Winkel zwischen Winkelbezugsachse und Werkstückkante in der Funktion GRUNDDREHUNG als DREHWINKEL
anzeigen lassen
Grunddrehung aufheben
Ursprüngliche Grunddrehung wieder herstellen:
DREHWINKEL auf notierten Wert setzen
Winkel zwischen zwei Werkstück-Kanten bestimmen
Antastfunktion GRUNDDREHUNG wählen
DREHWINKEL =
Angezeigten DREHWINKEL notieren
(falls vorher durchgeführte Grunddrehung später wieder hergestellt werden soll)
Grunddrehung für die erste Seite durchführen (siehe „Werkstück-Schieflage kompensieren“)
Zweite Seite ebenfalls wie bei einer Grunddrehung antasten, DREHWINKEL hier nicht auf 0 setzen!
Winkel PA zwischen den Werkstück-Kanten in der Funktion GRUNDDREHUNG als DREHWINKEL anzeigen lassen
Grunddrehung aufheben
Ursprüngliche Grunddrehung wieder herstellen:
DREHWINKEL auf notierten Wert setzen
