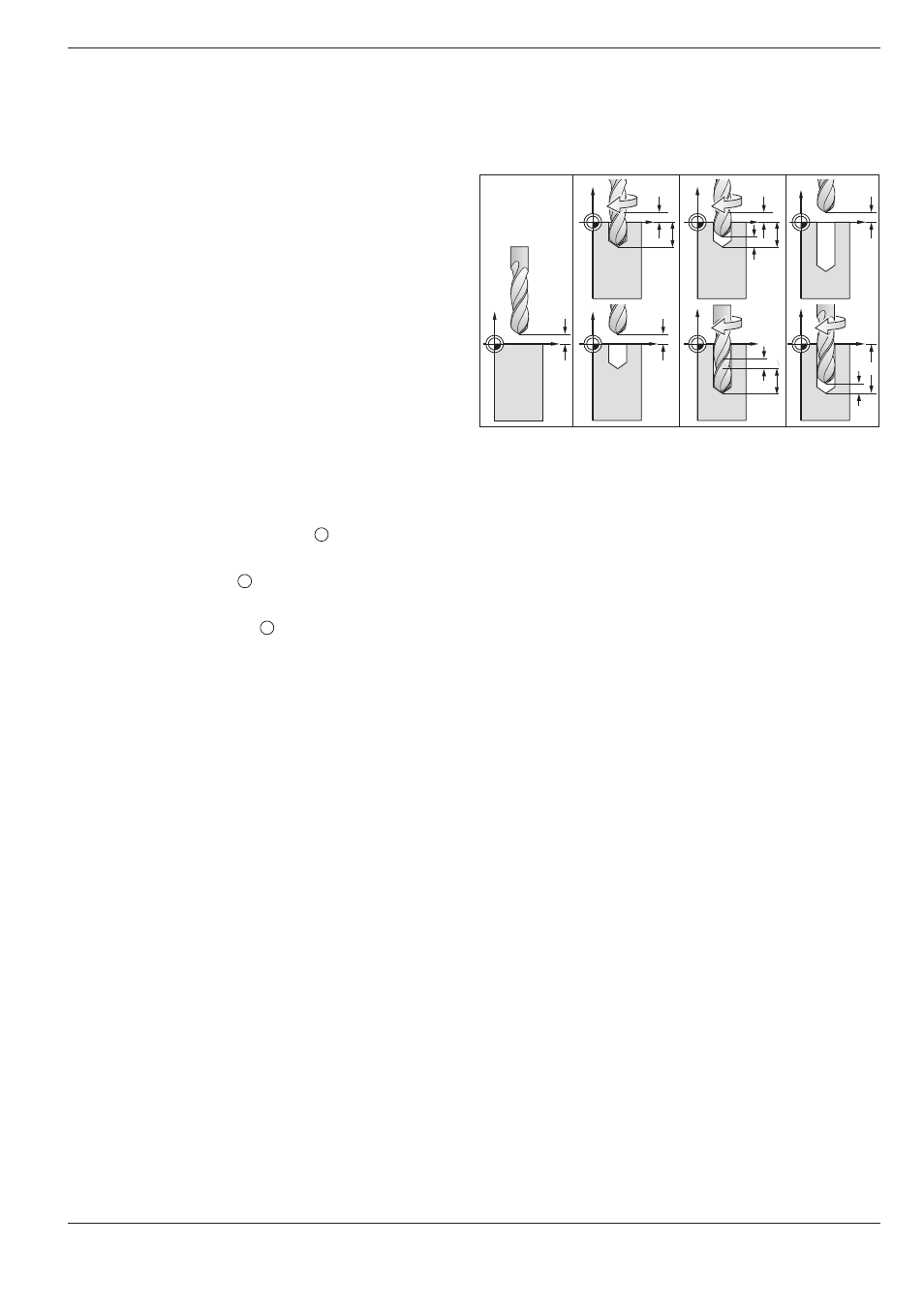

Abb. 8.1: Zyklus-Ablauf: TIEFBOHREN
A
t
A A
A
C
A
t
t
1. 2. 3. 4.
B
C
C
8.2 Einfachere Bearbeitungszyklen
TIEFBOHREN (Zyklus 1)
Zyklus-Ablauf:
• Das Werkzeug bohrt mit dem eingegebenen
Vorschub bis zur ersten Zustell-Tiefe
• Danach wird das Werkzeug im Eilgang FMAX
zurückgezogen und wieder bis zur ersten Zustell-
Tiefe verfahren, verringert um den Vorhalte-
Abstand t (siehe Berechnungen)
• Anschließend bohrt das Werkzeug mit eingege-
benem Vorschub um eine weitere Zustell-Tiefe
• Dieser Ablauf wird wiederholt, bis die eingege-
bene Bohrtiefe erreicht ist
• Am Bohrungsgrund wird das Werkzeug nach der
Verweilzeit zum Freischneiden mit FMAX zur
Start-Position zurückgezogen
Eingaben
• SICHERHEITSABSTAND A :
Abstand zwischen Werkzeugspitze (Start-Position) und Werkstück-
Oberfläche
• BOHRTIEFE B :
Abstand zwischen Werkstückoberfläche und Bohrungsgrund (Spitze
des Bohrkegels)
• ZUSTELL-TIEFE C :
Maß, um welches das Werkzeug jeweils zugestellt wird.
Sind BOHRTIEFE und ZUSTELL-TIEFE gleich, so verfährt das Werkzeug
in einem Arbeitsgang auf die eingegebene Bohrtiefe. Die ZUSTELL-
TIEFE muß kein Vielfaches der BOHRTIEFE sein. Ist die ZUSTELL-
TIEFE größer als die BOHRTIEFE, so wird nur bis zur BOHRTIEFE
gebohrt.
• VERWEILZEIT:
Zeit, in der das Werkzeug am Bohrungsgrund verweilt, um freizuschnei-
den.
• VORSCHUB:
Verfahrgeschwindigkeit des Werkzeugs beim Bohren
Berechnungen
Die Steuerung ermittelt den Vorhalte-Abstand selbsttätig:
• Bohrtiefe bis 30 mm: t = 0,6 mm
• Bohrtiefe über 30 mm: t = Bohrtiefe/50
maximaler Vorhalte-Abstand: 7 mm
