8-31 TNC 360
8 Zyklen

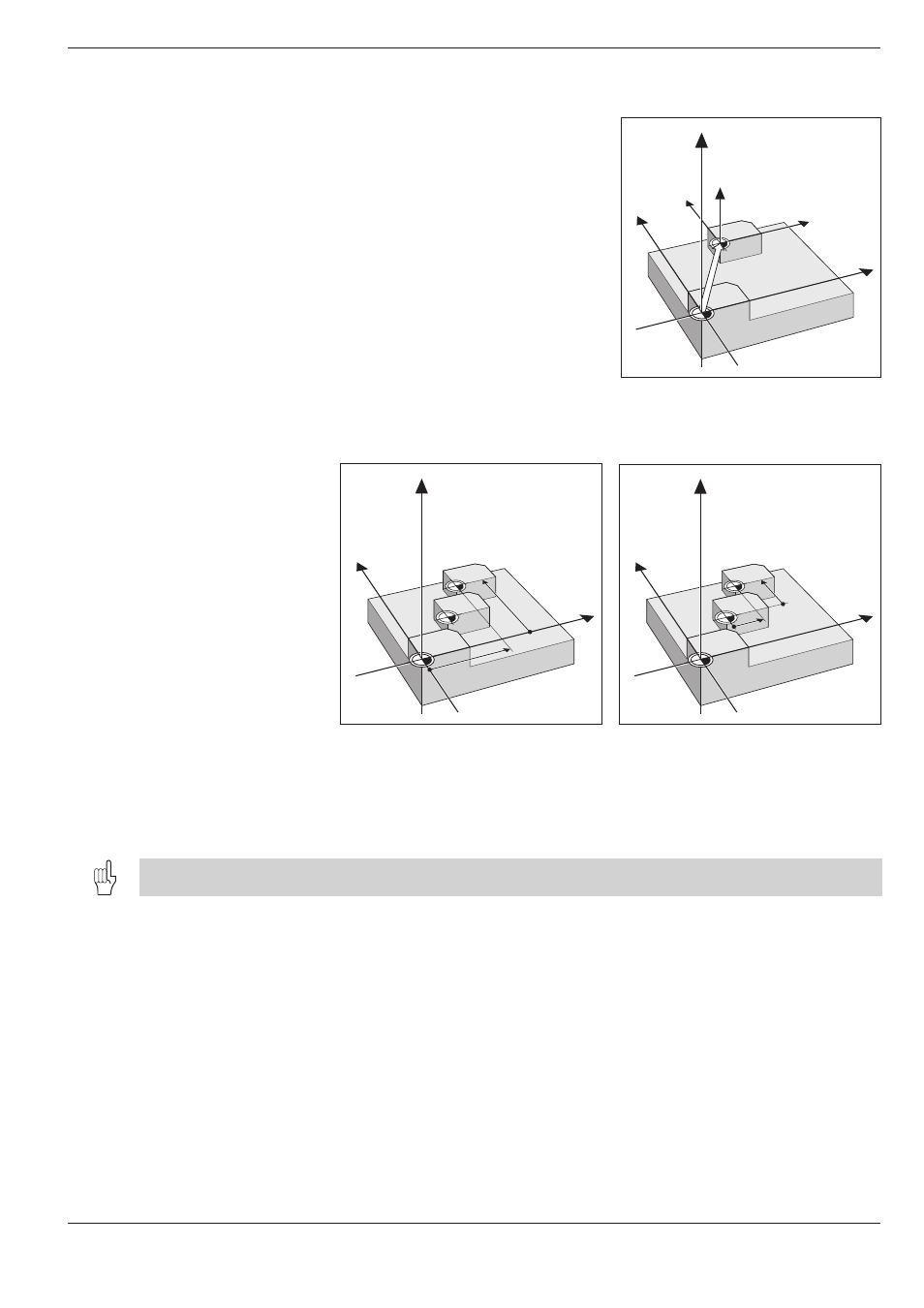

Abb. 8.38: Nullpunkt inkremental verschie
ben
Abb. 8.36: Wirkung der Nullpunkt-Verschie-
bung
8.4 Zyklen zur Koordinaten-Umrechnung
X
Y Z
Y
X
Z
Abb. 8.37: Nullpunkt absolut verschieben
Y
X
Z
IX
IY
Y
X
Z
X
Y
NULLPUNKT-Verschiebung (Zyklus 7)
Anwendung
Bearbeitungen können mit der Nullpunkt-Verschiebung an beliebigen
Stellen des Werkstücks wiederholt werden.
Wirkung
Nach einer Zyklus-Definition NULLPUNKT-Verschiebung beziehen sich alle
Koordinaten-Eingaben auf den neuen Nullpunkt.
Die Verschiebung wird in der Status-Anzeige durch den Index N an
verschobenen Achsen angezeigt.
Eingaben
Eingegeben werden die Koordinaten des neuen Nullpunkts. Absolutwerte
beziehen sich auf den Nullpunkt, der durch das Bezugspunkt-Setzen
festgelegt ist. Inkrementalwerte beziehen sich auf den zuletzt gültigen
Nullpunkt; dieser kann bereits verschoben sein.
Rücksetzen
Die Nullpunkt-Verschiebung mit den Koordinatenwerten X=0, Y=0 und
Z=0 hebt eine Nullpunkt-Verschiebung wieder auf.
Werden Koordinaten-Umrechnungen kombiniert, ist die Nullpunkt-Verschiebung zuerst durchzuführen.
