4-15 TNC 360
4 Programmieren

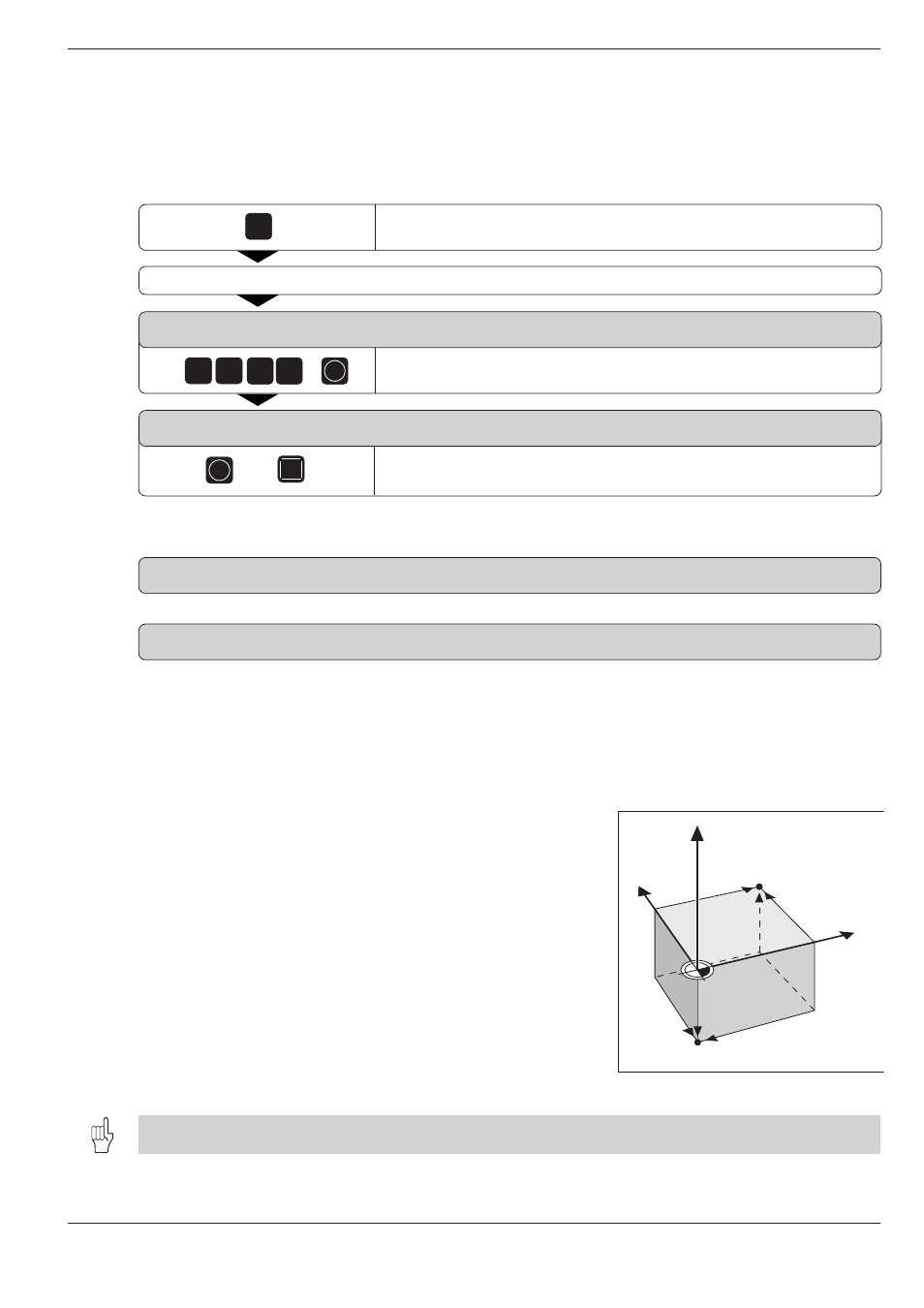

Abb. 4.10: MIN- und MAX-Punkt
definieren den Rohteil
PGM
NR
oder
ENT
ENT z.B.
7 4
NO
ENT
3 2
Y
X
Z
MAX
MIN
4.4 Programm-Eröffnung
Neues Bearbeitungsprogramm eröffnen
Programm-Übersicht wählen
Beliebiges Programm anwählen
DATEI-NAME =
Nummer des neuen Programms eingeben, z.B. 7432
MM = ENT / INCH = NO ENT
Maßangaben im Programm in Millimetern oder Inch
Am TNC-Bildschirm stehen jetzt zwei Programm-Sätze.
0 BEGIN PGM 7432 MM
Satz 0: Programm-Beginn, Name, Maßeinheit
1 END PGM 7432 MM
Satz 1: Programm-Ende, Name, Maßeinheit
Satz-Nummern, BEGIN- und END-Satz werden von
der TNC automatisch erzeugt.
Hinter der Programm-Nummer steht die für das
Programm gültige Maßeinheit.
Rohteil definieren – BLK FORM
Für die grafischen Darstellungen der TNC wird ein quaderförmiges
unbearbeitetes Werkstück definiert. Seine Seiten sind maximal 30.000
mm lang und liegen parallel zu den Achsen X, Y und Z.
Der Dialog zur Rohteil-Definition wird mit der Taste BLK FORM eröffnet.
MIN- und MAX-Punkt
Der Rohteil wird durch zwei seiner Eckpunkte festgelegt:
• MIN-Punkt – jeweils die kleinste X-, Y- und Z-Koordinate des Quaders;
Eingabe als Absolutwerte.
• MAX-Punkt – jeweils die größte X-, Y- und Z-Koordinate des Quaders;
Eingabe als Absolut- oder Inkrementalwerte.
Das Verhältnis der Seitenlängen muß kleiner als 84:1 sein.
