Seite 174
TNC 360
8-20
8
Zyklen

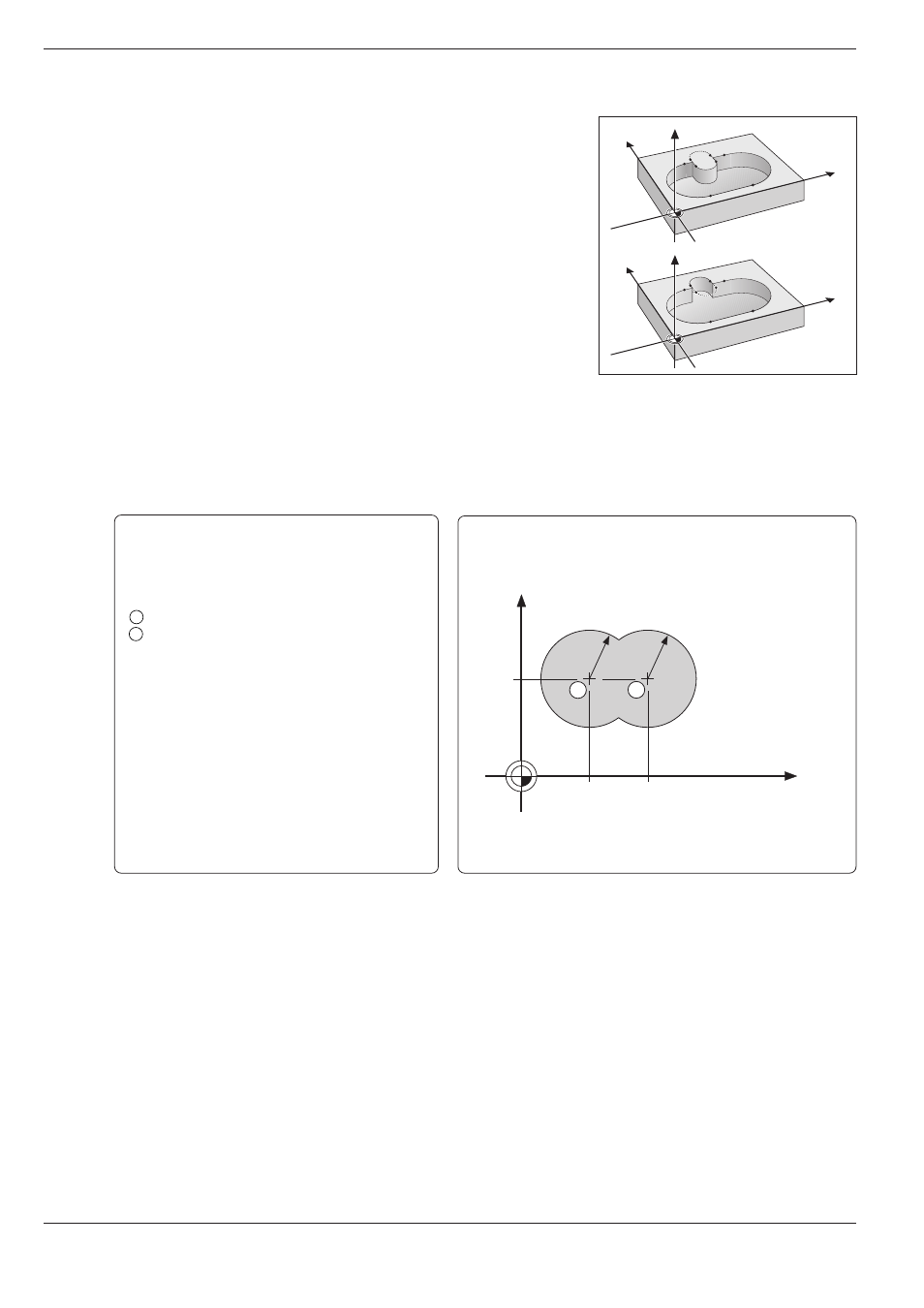

Abb. 8.16: Beispiele für überlagerte
Konturen
8.3
SL-Zyklen
Y
X
Z
Y
X
Z
Y
35
65
50
X
R25
R25
1
2
Fortsetzung nächste Seite
SL-Zyklen: Überlagerte Konturen
Taschen und Inseln können zu einer neuen Kontur überlagert werden.
Damit kann die Fläche einer Tasche durch eine überlagerte Tasche
vergrößert oder eine Insel verkleinert werden.
Startposition
Die Bearbeitung beginnt an der Start-Position der ersten Tasche in Zyklus
14 KONTUR. Die Startposition sollte möglichst weit von den überlappen-
den Zonen entfernt sein.
Übungsbeispiel: Überlagerte Taschen
Die Bearbeitung beginnt mit dem ersten in Satz 6 genannten Kontur-
Label!
Die erste Tasche muß außerhalb der zweiten Tasche beginnen.
Innen-Bearbeitung bei Verwendung eines
Fräsers mit ‹einem Stirnzahn über Mitte
schneidend“ (DIN 844), Werkzeug-Radius 3 mm.
Koordinaten der Kreismittelpunkte:
1
X = 35 mm
Y
=
50 mm
2
X = 65 mm
Y
=
50 mm
Kreisradien
R = 25 mm
Sicherheits-Abstand:
2 mm
Frästiefe:
10 mm
Zustellung:
5 mm
Vorschub Tiefenzustellung: 500 mm/min
Schlichtaufmaß:
0
Ausräumwinkel:
0
Fräsvorschub:
500 mm/min
