9-5 TNC 360
9 Digitalisieren von 3D-Formen

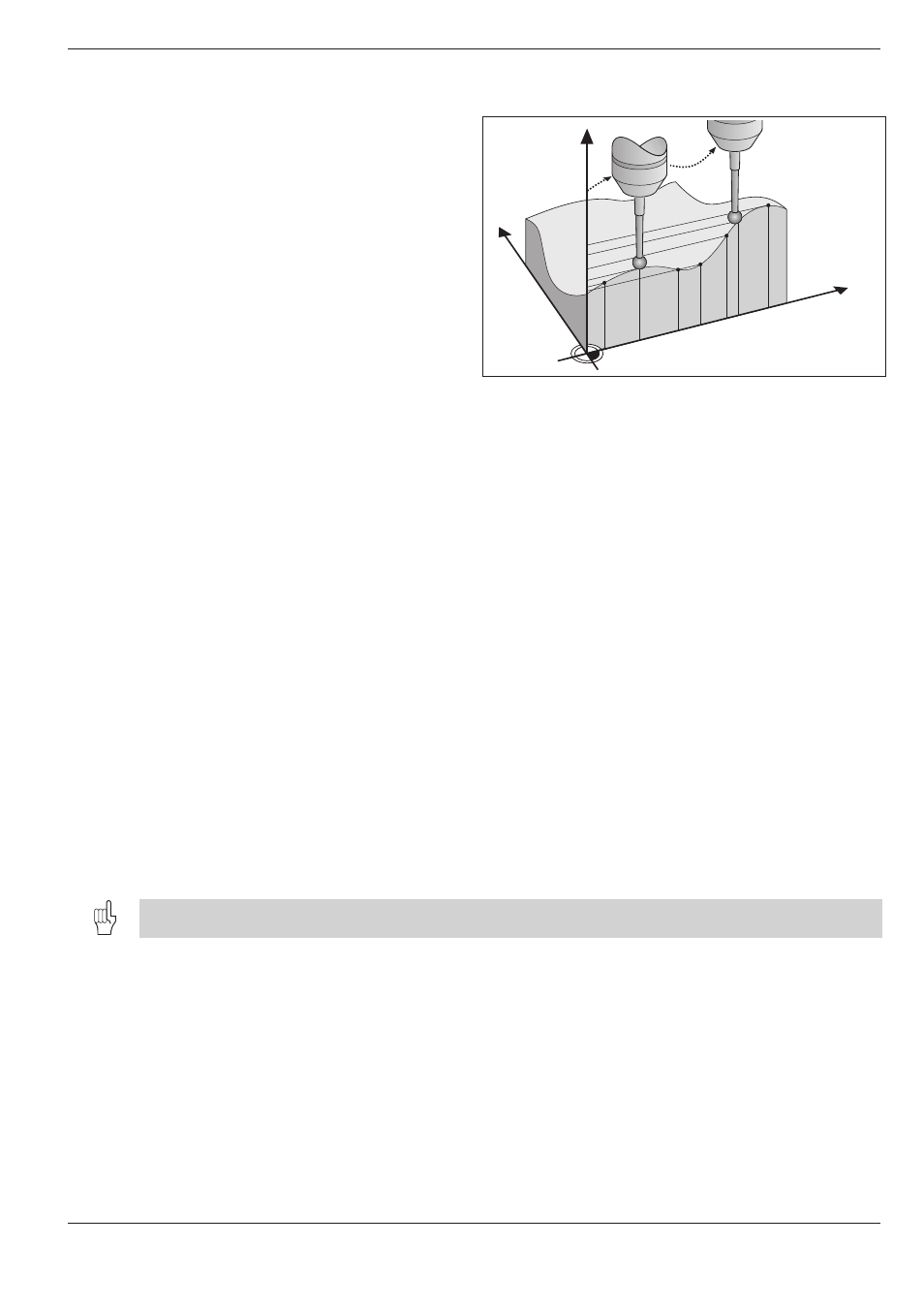

Abb. 9.2: Abtasten einer Zeile der 3D-Form
9.3 Zeilenweises Digitalisieren
Mit dem Digitalisier-Zyklus MAEANDER wird eine
3D-Form zeilenweise (mäanderartig) digitalisiert.
Startpunkt
• Koordinaten aus Zyklus BEREICH:
X- und Y-Koordinate des MIN PUNKTs
Z-Koordinate = SICHERE HOEHE
• Startpunkt automatisch anfahren:
zuerst Z, dann X und Y
Kontur anfahren
Das Tastsystem fährt in Richtung Z– auf die Form zu. Die Koordinaten der
Position, bei der das Tastsystem die Form berührt, werden gespeichert.
Eingaben
• LINIENRICHTUNG
Koordinatenachse, in deren positiver Richtung das Tastsystem vom
ersten Konturpunkt aus verfährt.
• BEGRENZUNG IN NORMALENRICHTUNG
Strecke, um die das Tastsystem nach einer Auslenkung freigefahren
wird. Empfehlung: halben Wert des Punktabstands eingeben.
• LINIENABSTAND
Versatz des Tastsystems an denZeilenenden; Zeilen-Abstand
• MAX. PUNKTABSTAND
Maximaler Abstand, in dem die Positionen digitalisiert werden
LINIENABSTAND und MAX. PUNKTABSTAND dürfen bis zu 5 mm groß eingegeben werden.
Y
X
Z
