TNC 360 11-4
11 MOD-Funktionen

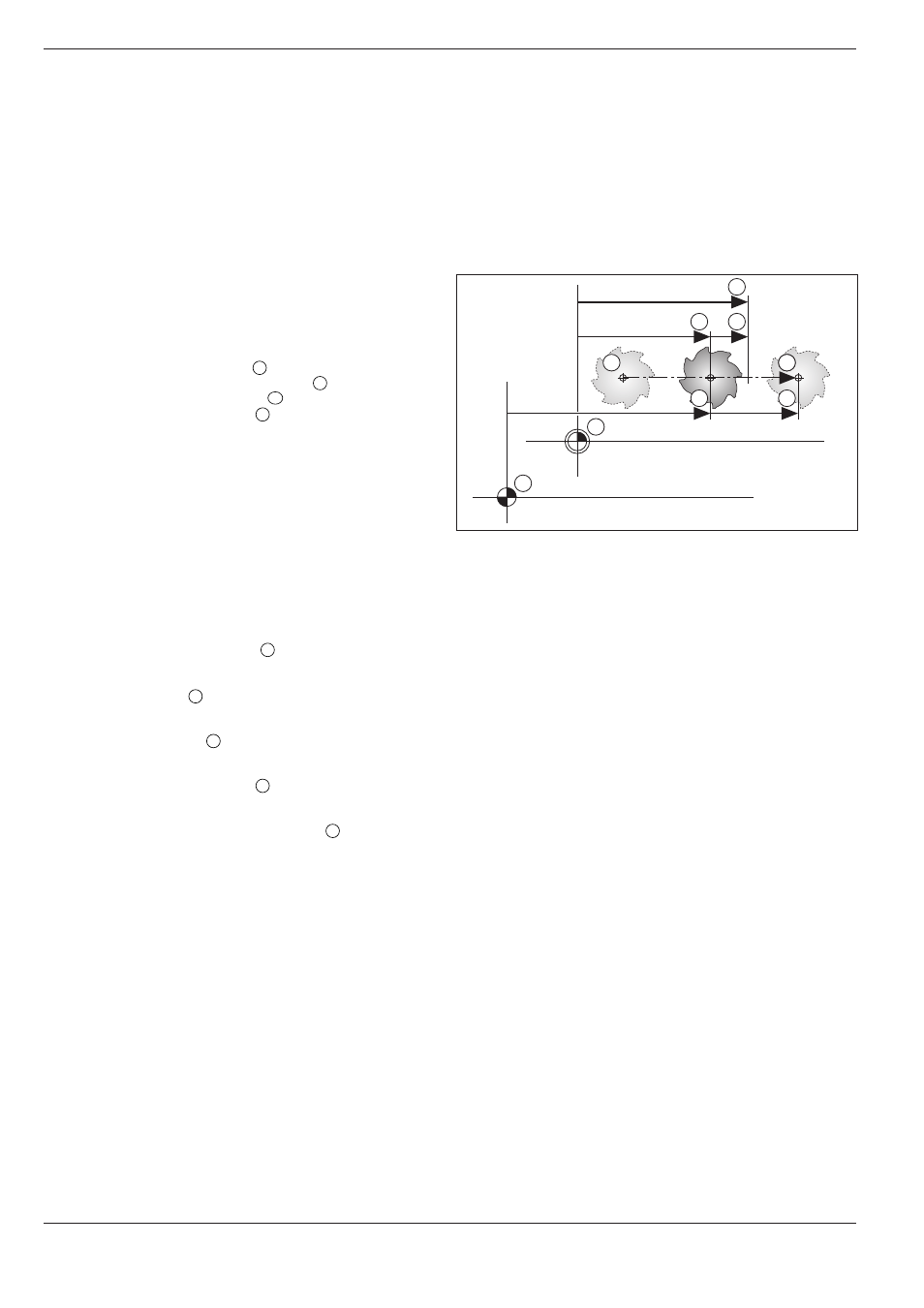

Abb. 11.1: Charakteristische Positionen an Werkstück und Maßstab
11.5 Maschinenspezifische Anwender-Parameter
Der Maschinen-Hersteller kann bis zu 16 USER PARAMETER mit Funktio-
nen belegen. Nähere Informationen finden sich im Maschinen-Handbuch.
11.6 Positions-Anzeige wählen
In Abb. 11.1 sind folgende Positionen ge-
kennzeichnet:
• Ausgangs-Position A
• Ziel-Position des Werkzeugs Z
• Werkstück-Nullpunkt W
• Maßstab-Nullpunkt M
Die TNC-Positions-Anzeigen können folgende
Koordinaten enthalten:
• Soll-Position; von der TNC momentan
vorgegebener Wert 1 ............................................................... SOLL
• Ist-Position; auf der sich das Werkzeug gerade
befindet 2 .................................................................................. IST
• Schleppfehler; Differenz zwischen Soll- und
Ist-Position 3 ............................................................................. SCHPF
• Referenz-Position; Ist-Position bezogen auf den
Maßstab-Nullpunkt 4 ................................................................. REF
• Restweg zur programmierten Position; Differenz
zwischen Ist- und Ziel-Position 5 ............................................... RESTW
Die gewünschte Anzeige wird mit der Taste ENT angewählt und direkt im
Statusfeld eingeblendet.
5 4
2 3
1
Z Z A
W
M
