5-33 TNC 360
5 Werkzeug-Bewegungen programmieren
Abb. 5.40: Die Form der Schraubenlinie bestimmt Drehsinn und
Radiuskorrektur

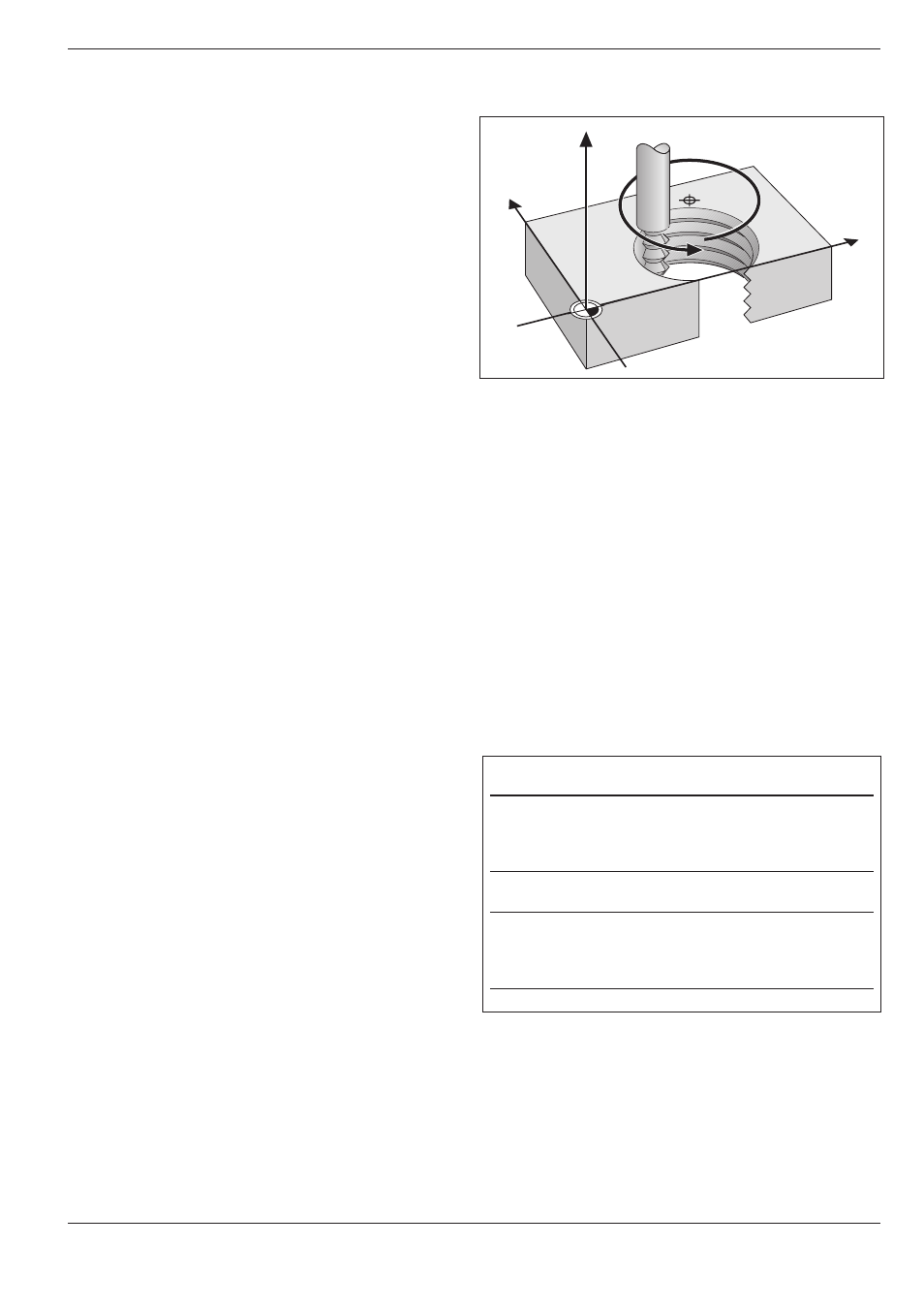

Abb. 5. 39: Schraubenlinie: Überlagerung von Kreisbahn und Gerade
Y
X
Z
CC
5.5 Bahnbewegungen – Polarkoordinaten
Schraubenlinie (Helix)
Wenn das Werkzeug auf einer Schraubenlinie
verfährt, wird einer Kreisbahn in einer Hauptebene
eine Gerade senkrecht zu dieser Ebene überlagert.
Die Schraubenlinie wird nur in Polarkoordinaten
programmiert.
Einsatzbereich
Auf Schraubenlinien werden Formfräser verfahren
für:
• Innen- und Außengewinde mit größeren Durch-
messern
• Schmiernuten
Eingabe
• Inkrementaler Gesamtwinkel, den das Werkzeug auf der Schraubenlinie
verfährt
• Gesamthöhe der Schraubenlinie
Eingabewinkel
Den inkrementalen Polarkoordinaten-Winkel IPA bestimmt man wie folgt:
IPA = n
. 360°; hier ist
n = Anzahl der Umläufe des Werkzeugs auf der Schraubenlinie
Für IPA kann ein Wert von –5400° bis +5400° (entspricht n = 15) eingege-
ben werden.
Eingabehöhe
Die Höhe H der Schraubenlinie wird bezogen auf die Werkzeugachse
eingegeben. Die Höhe wird folgendermaßen bestimmt:
H = n x P,
n = Anzahl der Gewindegänge
P = Steigung
Radiuskorrektur
Die Radiuskorrektur für die Schraubenlinie wird
gemäß nebenstehender Tabelle eingegeben.
Innengewinde Arbeitsrichtung Drehsinn Radiuskorrektur
rechtsgängig Z+ DR+ RL
linksgängig Z+ DR– RR
rechtsgängig Z– DR– RR
linksgängig Z– DR+ RL
Außengewinde Arbeitsrichtung Drehsinn Radiuskorrektur
rechtsgängig Z+ DR+ RR
linksgängig Z+ DR– RL
rechtsgängig Z– DR– RL
linksgängig Z– DR+ RR
