6
Unterprogramme und Programmteil-Wiederholungen
6.2
Programmteil-Wiederholungen
5
Y
X
Z
15
10
5
55

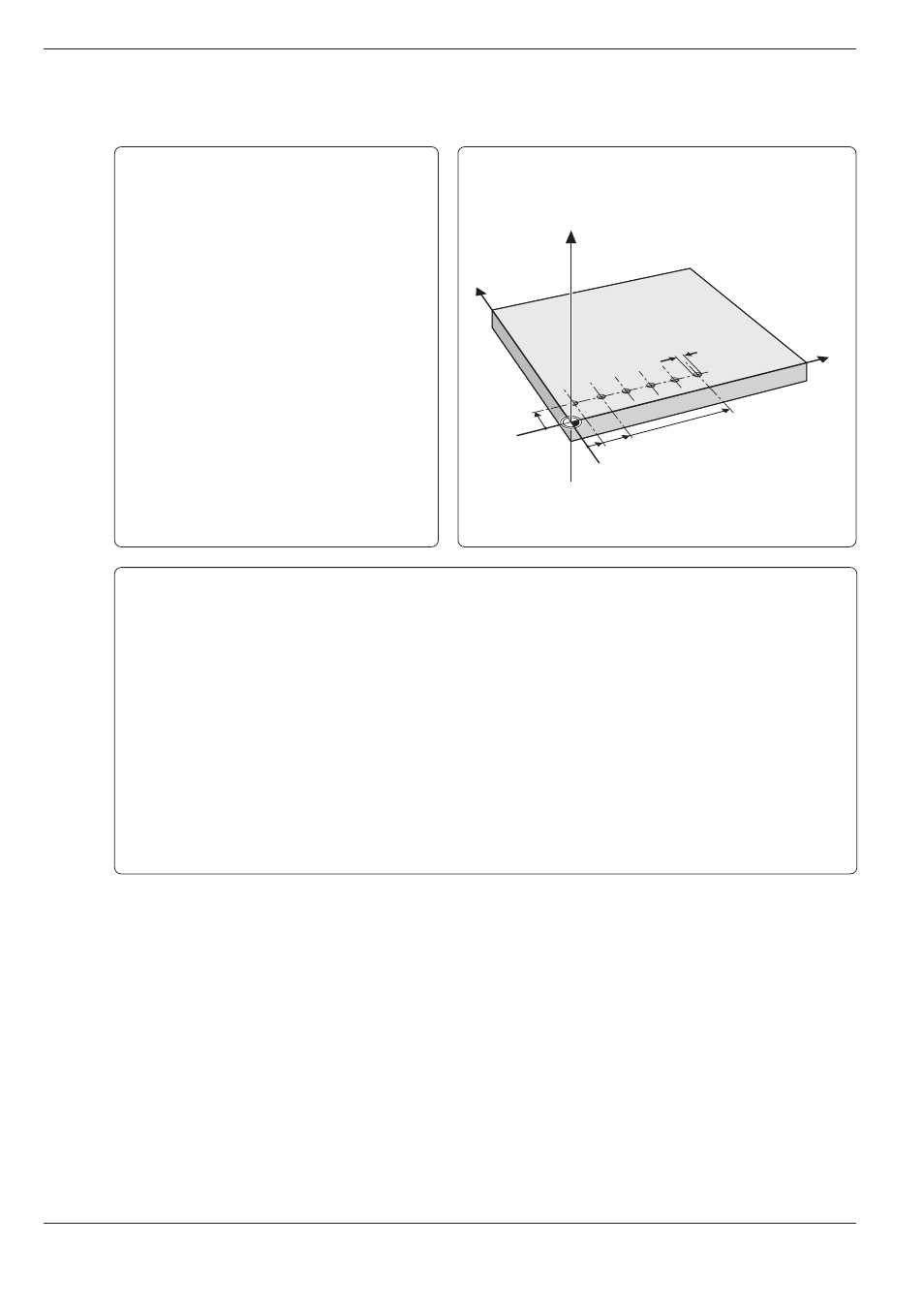

Übungsbeispiel: Lochreihe parallel zur X-Achse
Koordinaten 1. Bohrung: X = 5 mm
Y =10 mm
Abstand der Bohrungen: IX =15 mm
Anzahl der Bohrungen:
N = 6
Bohrtiefe:
Z = 10
Bohrungsdurchmesser:
Ø = 5 mm
Bearbeitungs-Programm
0
BEGIN PGM 360066 MM
1
BLK FORM 0.1 Z X+0 Y+0 Z–20
2
BLK FORM 0.2 X+100 Y+100 Z+0
3
TOOL DEF 1 L+0 R+2,5
4
TOOL CALL 1 Z S1000
5
L Z+100 R0 FMAX M6
6
L X–10 Y+10 Z+2 FMAX M3 .............................. Vorpositionierung um Bohrungsabstand in negative X-Richtung
7
LBL 1 .................................................................. Beginn des Programmteils, der wiederholt wird
8
L IX+15 FMAX
9
L Z–10 F100
10
L Z+2 FMAX ....................................................... Bohrungsposition anfahren, bohren, freifahren
11
CALL LBL 1 REP 5/5 ........................................... Aufruf des LABELs 1; Programmteil zwischen Satz 7 und Satz
11 wird 5 mal wiederholt (für 6 Bohrungen!)
12
L Z+100 R0 FMAX M2
13
END PGM 360066 MM
