6-11 TNC 360
6 Unterprogramme und Programmteil-Wiederholungen
6.4 Verschachtelungen
1
2
1
1
3
7
4
2 2x 4 5 2x
6
Erste Bohrung jeder Gruppe anfahren, dann jeweils Aufruf
von Unterprogramm 2
Erste Bohrung setzen, weitere Bohrungen anfahren und
Bohren durch Zyklus-Aufrufe
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
30 LBL 1
31 L X+15 Y+10 R0 FMAX M3
32 L Z+2 FMAX
33 CALL LBL 2
34 L X+45 Y+60 FMAX
35 CALL LBL 2
36 L X+75 Y+10 FMAX
37 CALL LBL 2
38 LBL 0
39 LBL 2
40 L M99
41 L IX+20 F9999 M99
42 L IY+20 M99
43 L IX–20 M99
44 LBL 0
45 END PGM 3600610 MM

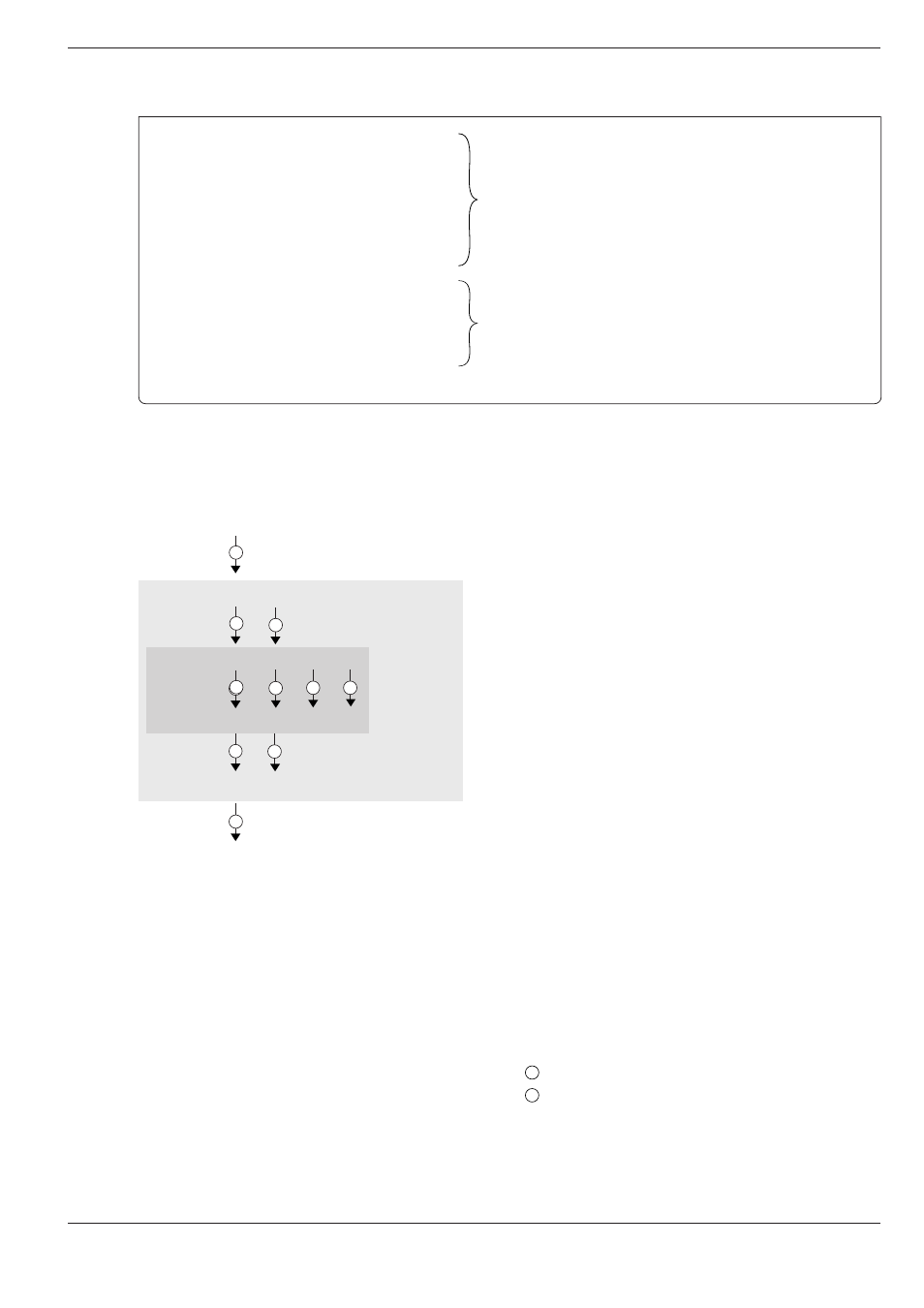

Programmteil-Wiederholungen wiederholen
Programm-Aufbau
0 BEGIN PGM 3600611 MM
z. B. 15 LBL 1
z. B. 20 LBL 2
z. B. 27 CALL LBL 2 REP 2/2 ................................ Programmteil zwischen diesem Satz und LBL 2 (Satz 20) wird
2 mal wiederholt
z. B. 35 CALL LBL 1 REP 1/1 ................................ Programmteil zwischen diesem Satz und LBL 1 (Satz 15) wird
1 mal wiederholt
z. B. 50 END PGM 3600611 MM
Programm-Ausführung
1. Schritt: Hauptprogramm 3600611 wird bis Satz 27 ausgeführt.
2. Schritt: Programmteil zwischen Satz 27 und Satz 20
wird 2 mal wiederholt.
3. Schritt: Hauptprogramm 3600611 wird von Satz 28 bis Satz 35 aus-
geführt.
4. Schritt: Programmteil zwischen Satz 35 und Satz 15
wird 1 mal wiederholt.
5. Schritt: Wiederholung des 2. Schritts innerhalb von Schritt 4 .
6. Schritt: Wiederholung des 3. Schritts innerhalb von Schritt 4 .
7. Schritt: Hauptprogramm 3600611 wird von Satz 36 bis Satz 50 aus-
geführt. Programmende.
