TNC 360 5-14
5 Werkzeug-Bewegungen programmieren

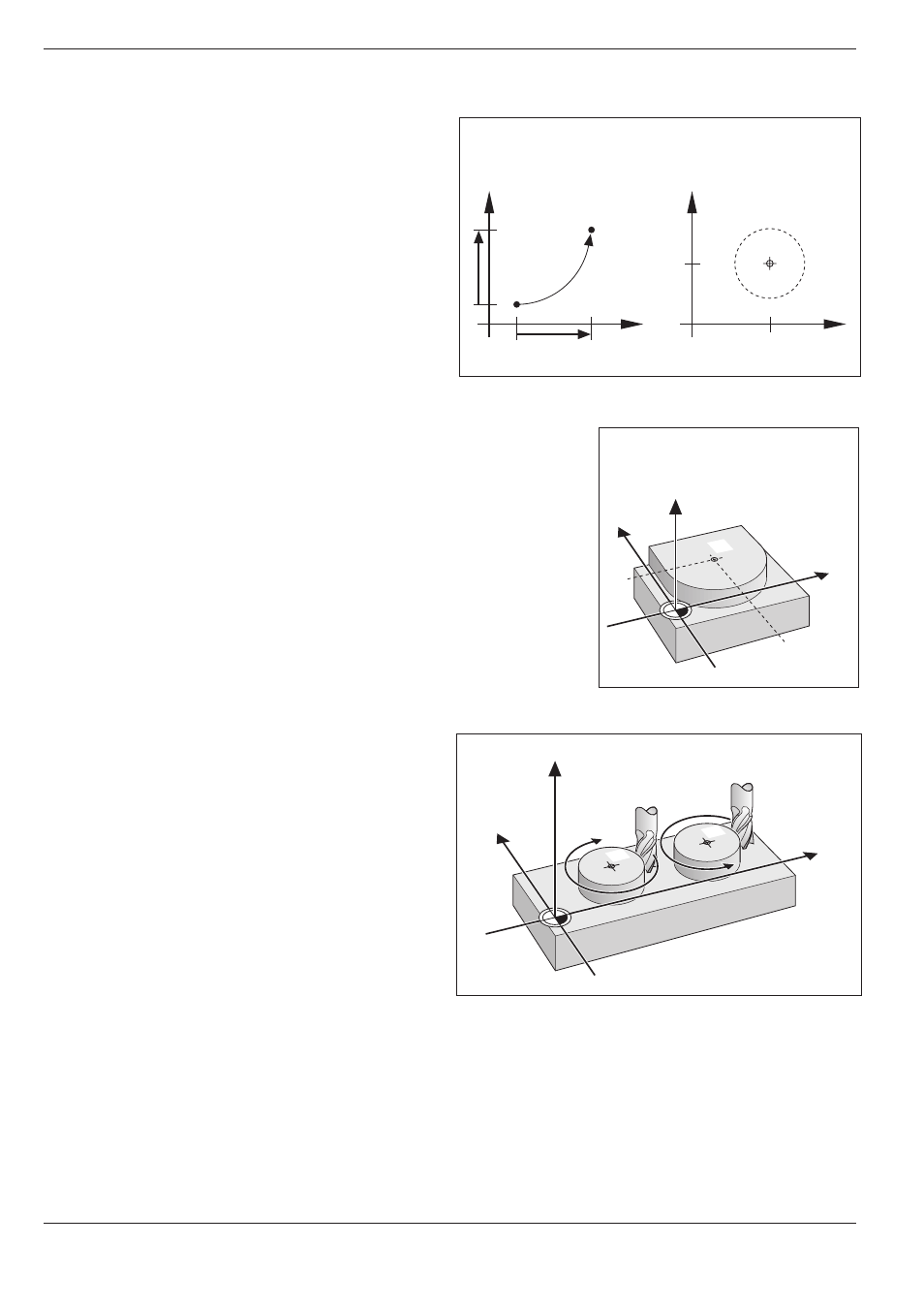

Abb. 5.19: Drehsinn für Kreisbewegungen
Abb. 5.18: Kreismittelpunkts-Koordinaten
Abb. 5-17: Kreisbahn und Kreismittelpunktt
5.4 Bahnbewegungen – rechtwinklige Koordinaten
Y
X
Y
X
Y
CC
CC
X
CC
Y
X
Z
Y
CC
CC
X
CC
CC
CC
Y
X
Z
DR–
DR+
Kreise und Kreisbögen - Allgemeines
Für Kreisbewegungen verfährt die TNC gleichzeitig
zwei Maschinenachsen so, daß das Werkzeug sich
relativ zum Werkstück auf einer Kreisbahn bewegt.
Kreismittelpunkt CC
Für Kreisbewegungen kann ein Kreismittelpunkt CC
eingegeben werden.
Dieser ist gleichzeitig der Pol für die Eingabe von
Polarkoordinaten.
Drehsinn DR
Für Kreisbewegungen ohne tangentialen Übergang
zu anderen Konturelementen wird der mathemati-
sche Drehsinn DR der Kreisbewegung eingegeben:
• Drehung im Uhrzeigersinn entspricht einem
negativen Drehsinn: DR-
• Drehung gegen den Uhrzeigersinn entspricht
einem positiven Drehsinn: DR+
