TNC 360 1-15
1 Einführung
1.4 Grafiken und Status-Anzeige
Die TNC stellt zum Testen eines Programms Grafiken zur Verfügung. Dazu
muß eine Programmlauf-Betriebsart angewählt sein.
Die Bearbeitung wird grafisch wahlweise dargestellt durch eine
• Draufsicht
• Darstellung in 3 Ebenen
• 3D-Darstellung
Beim schnellen internen Bildaufbau berechnet die TNC die Kontur und
zeigt nur eine grafische Darstellung der abgeschlossenen Bearbeitung.

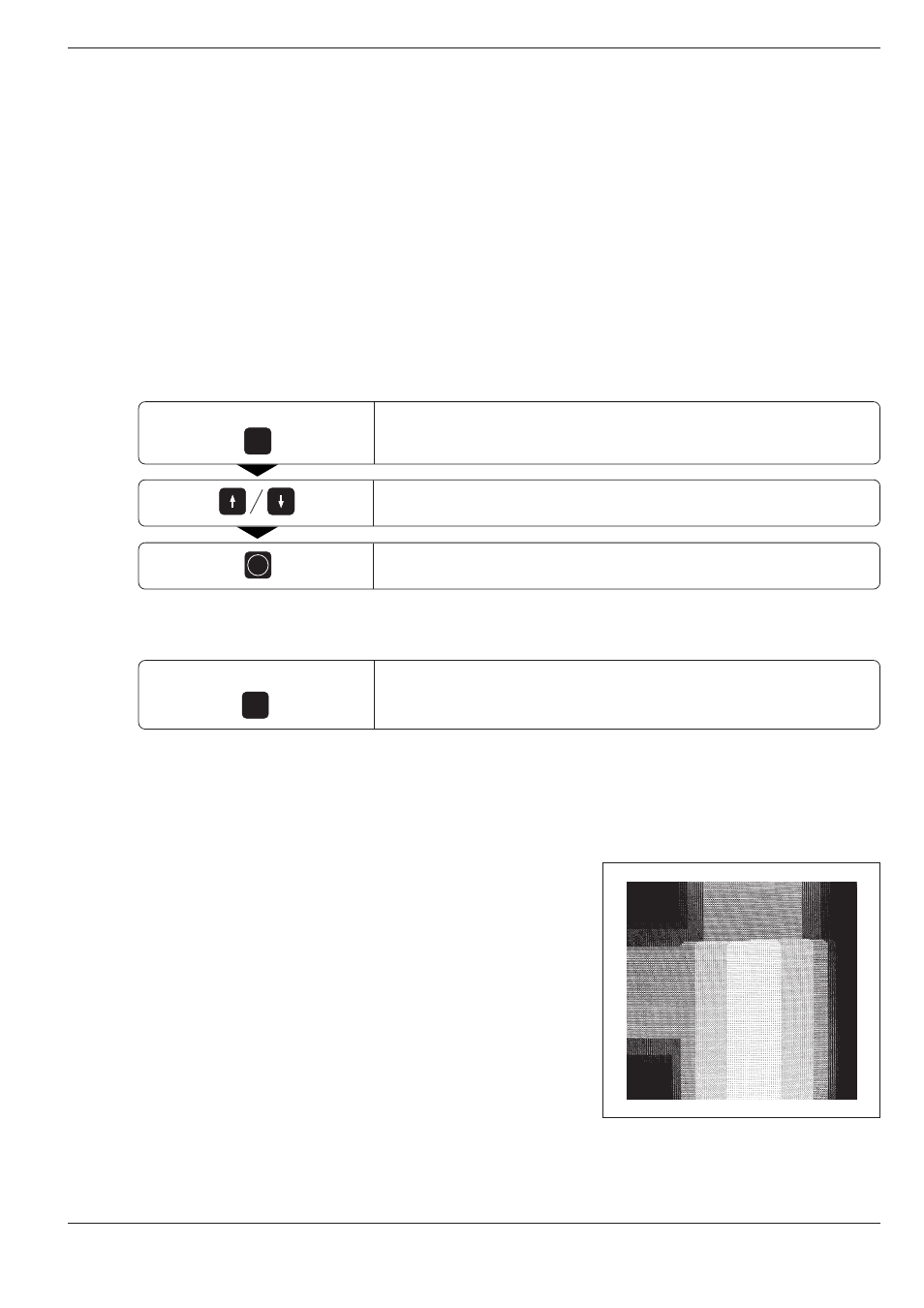

Darstellungsart auswählen
Menü für Darstellungsarten anwählen
Gewünschte Darstellung anwählen
Darstellung übernehmen
Grafische Darstellung starten
Bearbeitung in der gewählten Darstellung grafisch simulieren
Mit START läßt sich eine grafische Darstellung beliebig oft wiederholen.
Rundachsen-Bewegungen werden nicht grafisch dargestellt
(Fehlermeldung).
Draufsicht
Für die Tiefendarstellung dieser Grafik gilt:
„je tiefer, desto dunkler“.
Anzahl der darstellbaren Tiefenniveaus: 7
Diese grafische Simulation läuft am schnellsten ab.
GRAPHICS
ENT
START
GRAPHICS
MOD 2 x
Abb. 1.18: TNC-Grafik Draufsicht
