5-9

TNC 360

5

Werkzeug-Bewegungen programmieren

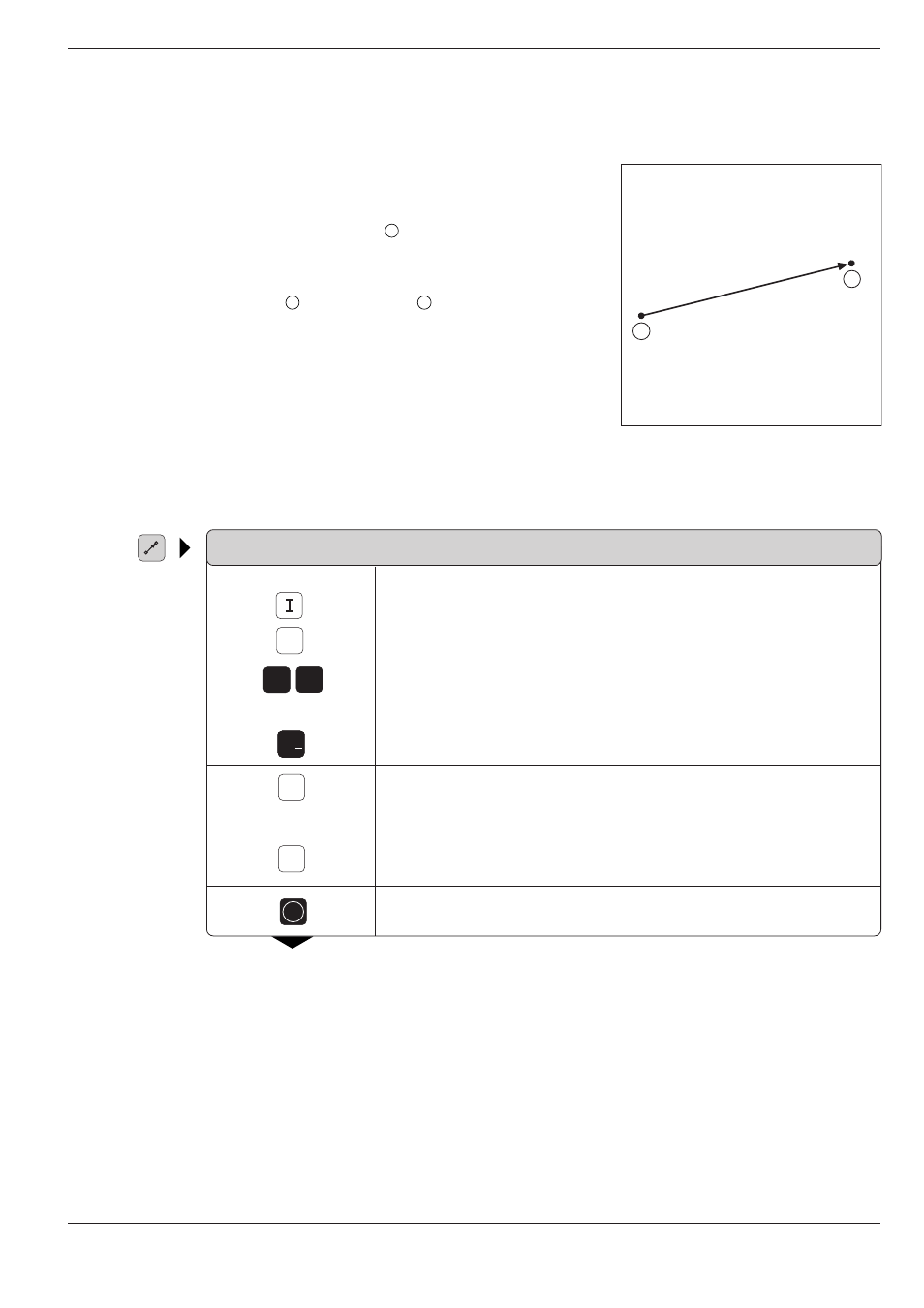

Abb. 5.14: Geraden-Bewegung

falls nötig

5

0

z.B.

falls nötig

+/

X

z.B.

L

S

E

.....

.....

.....

ENT

Y

z.B.

Z

.....

.....

.....

z.B.

5.4 Bahnbewegungen – rechtwinklige Koordinaten

Gerade

Eingegeben werden:

• Koordinaten des Geradenendpunkts

E

• Falls nötig:

Radiuskorrektur, Vorschub, Zusatz-Funktion

Das Werkzeug verfährt auf einer Geraden von seiner aktuellen Position
zum Geradenendpunkt

E

. Die Startposition

S

wird im vorhergegange-

nen Satz angefahren.

Gerade programmieren

KOORDINATEN?

Kennzeichnung als relative Koordinate, z. B. IX=50 mm

Achse anwählen (orangefarbene Achswahltaste), z. B. X

Koordinate des Geradenendpunkts eingeben

Koordinate negativ: +/– -Taste einmal drücken, z. B. IX=–50 mm

Alle weiteren Koordinaten des Geradenendpunkts eingeben

Nach Eingabe aller Koordinaten: Dialog mit ENT abschließen
