Seite 97
5-13
TNC 360
5
Werkzeug-Bewegungen programmieren
5.4
Bahnbewegungen – rechtwinklige Koordinaten

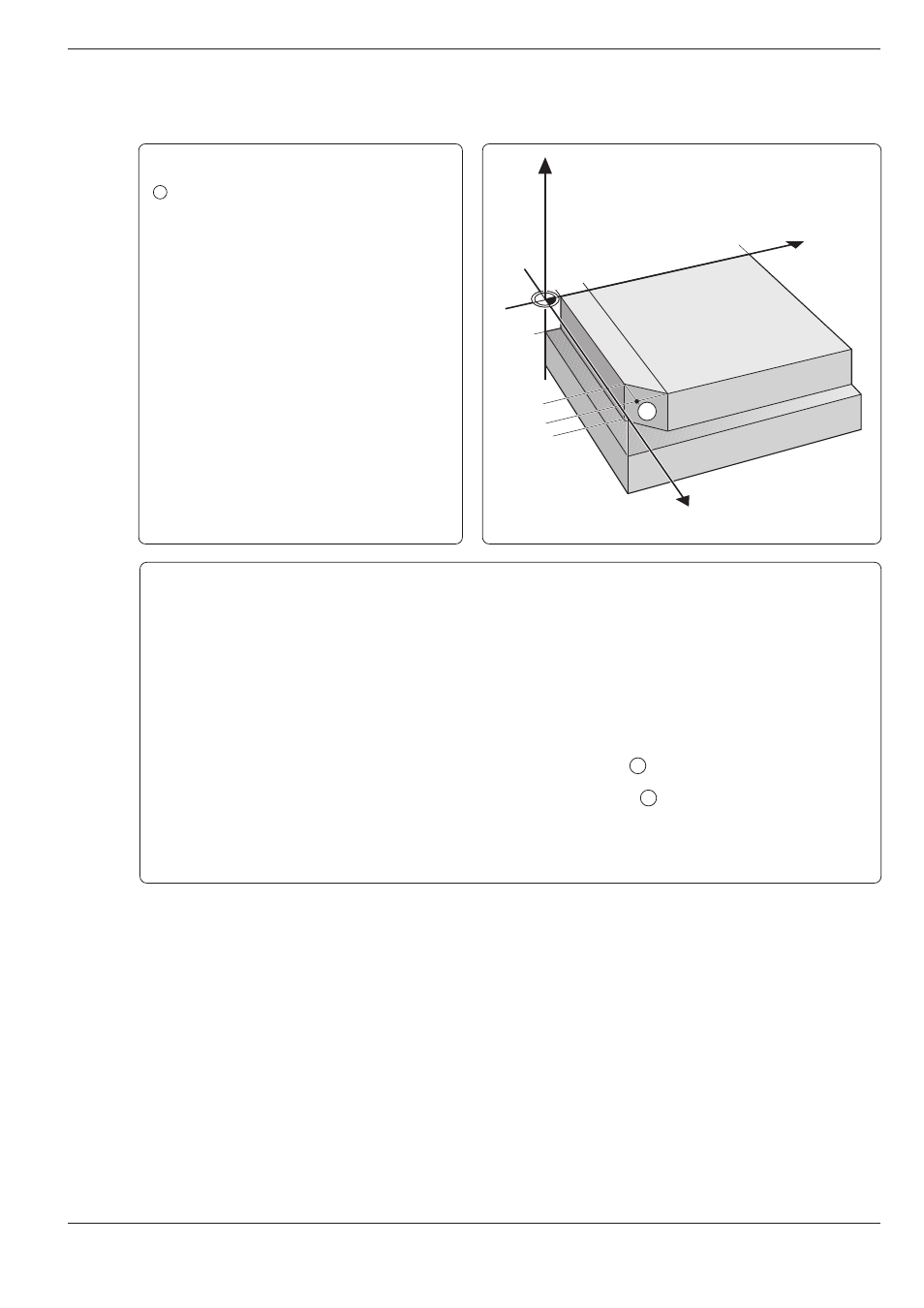

Übungsbeispiel: Ecke mit Fase versehen
Koordinaten des Eckpunkts:
E
X
= 95 mm
Y
=
5 mm
Länge der Fase:
LF = 10 mm
Frästiefe:
ZF = –15 mm
Werkzeug-Radius:
R
= +10 mm
Bearbeitungsprogramm
0
BEGIN PGM 360513 MM ................................... Programm-Beginn
1
BLK FORM 0.1 Z X+0 Y+0 Z–20 ........................ Rohteil MIN-Punkt
2
BLK FORM X+100 Y+100 Z+0 ........................... Rohteil MAX-Punkt
3
TOOL DEF 5 L+5 R+10 ...................................... Werkzeug-Definition
4
TOOL CALL 5 Z S500 ......................................... Werkzeug-Aufruf
5
L Z+100 R0 FMAX M6 ....................................... Freifahren und Werkzeug einwechseln
6
L X–10 Y–5 FMAX ............................................... Vorpositionieren in X, Y
7
L Z–15 FMAX M3 ............................................... Vorpositionieren in Arbeitstiefe
8
L X+0 Y+5 RR F200 ............................................ Ersten Konturpunkt mit Radius-Korrektur (RR) und verringer-
tem Vorschub (F200) anfahren
9
L X+95 Y+5 ........................................................ Erste Gerade für Ecke E programmieren
10
L 10 ..................................................................... Fasensatz: Fase mit LF = 10 mm wird eingefügt
11
L X+95 Y+100 .................................................... Zweite Gerade für Ecke E programmieren
12
L X+110 Y+110 R0 FMAX .................................. Werkzeug in X, Y (12) und Z (13) freifahren; Rücksprung zu
Satz 1 (13) und Programm-Ende
13
L Z +100 FMAX M2
14
END PGM 360513 MM
85
X
Y
Z
95
100
E
15
5
100
–15
