Seite 114
TNC 360
5-30
5
Werkzeug-Bewegungen programmieren

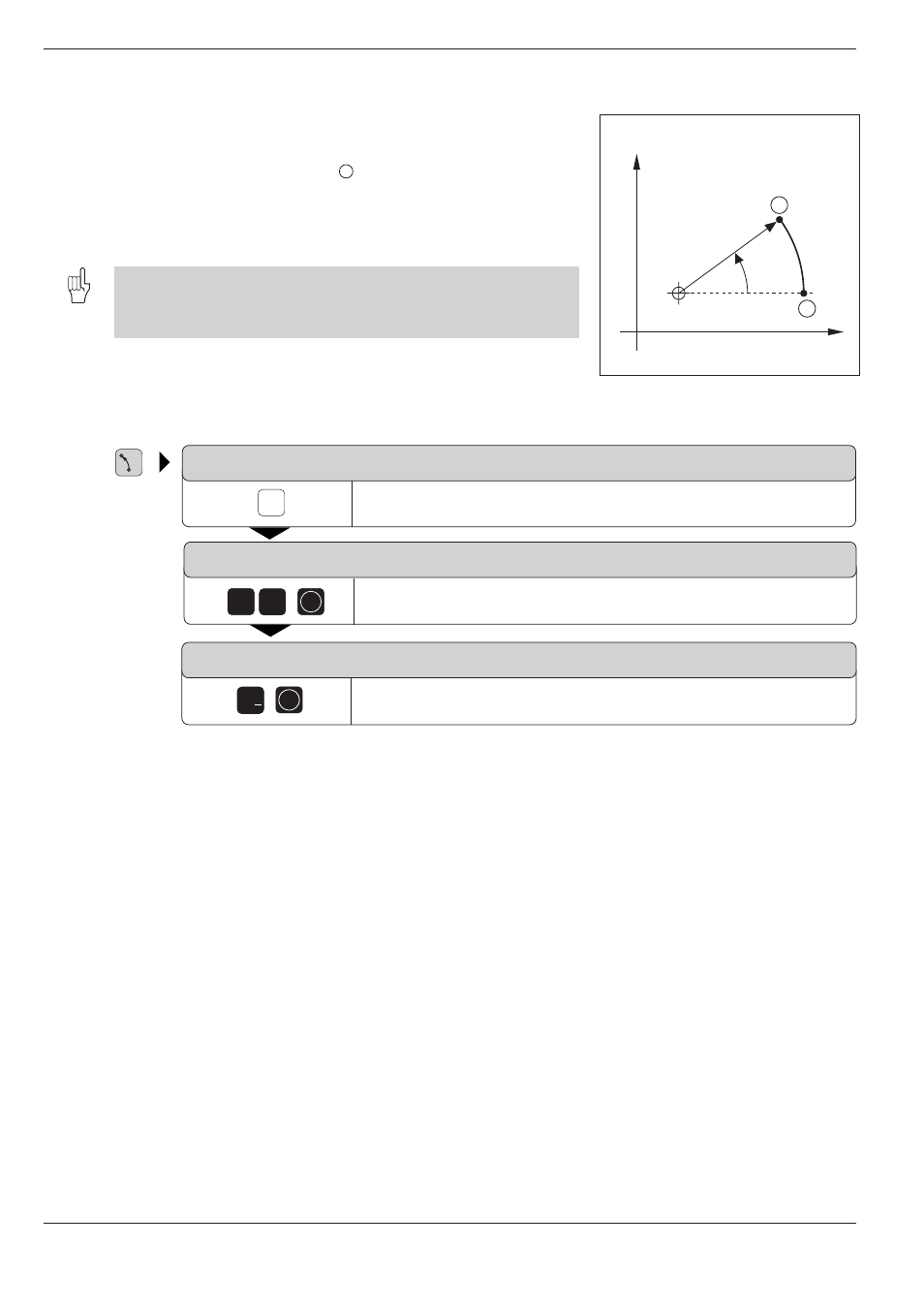

Abb. 5.37: Kreisbahn um einen Pol
P
C
CC
PA
PR
DR+
E
S
5.5
Bahnbewegungen – Polarkoordinaten
Kreisbahn CP um Pol CC
Der Polarkoordinaten-Radius ist gleichzeitig Radius des Kreisbogens und
durch den Abstand des Startpunkts
S
vom POL CC festgelegt.
Eingabe
• Polarkoordinaten-Winkel PA für Kreisbogen-Endpunkt
• Drehsinn DR
• Bei Inkremental-Werten gleiches Vorzeichen für DR und PA ein-
geben.
• Für PA können Werte von –5400° bis +5400° eingegeben werden.
KOORDINATEN?
Polarkoordinaten anwählen
POLARKOORDINATEN-WINKEL PA?
Winkel für Kreisbogen-Endpunkt eingeben, z. B. PA = 10°
DREHUNG IM UHRZEIGERSINN: DR–?
Drehsinn für die Werkzeugbewegung festlegen, z. B. – für Drehung
im Uhrzeigersinn
Eingabe, falls nötig:
Radiuskorrektur
Vorschub
Zusatz-Funktion
NC-Satz z.B.: CP PA+10 DR–
ENT
+/
0
1
z.B.
ENT
