1 Einführung
Beispiel:

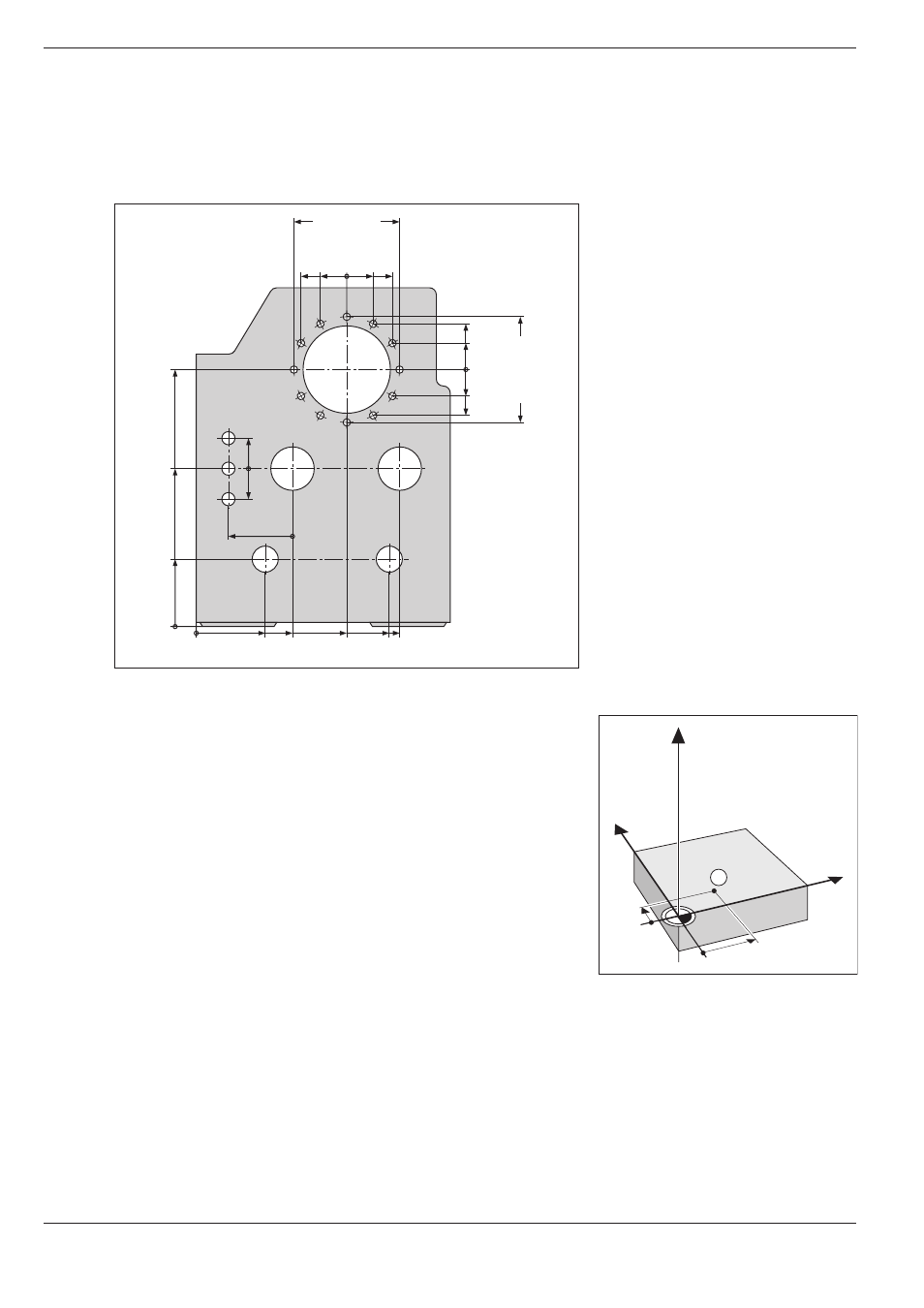

Zeichnungen mit mehreren relativen Bezugspunkten
(nach DIN 406, Teil 11; Bild 171)
Beispiel:
Koordinaten des Punkts ➀ :
X = 10 mm
Y = 5 mm
Z = 0 mm
Der Nullpunkt des rechtwinkligen Koordinatensystems liegt auf der
X-Achse 10 mm und auf der Y-Achse 5 mm in negativer Richtung von
Punkt ➀ entfernt.
Besonders komfortabel setzen Sie Bezugspunkte mit einem 3D-Tast-
system von HEIDENHAIN und den Antast-Funktionen zur Bezugspunkt-
Ermittlung.
Abb 1.16: Der Punkt ➀ legt das Koordi-
natensystem fest.
