TNC 360
2-11
2
Handbetrieb und Einrichten
2.4
3D-Tastsystem

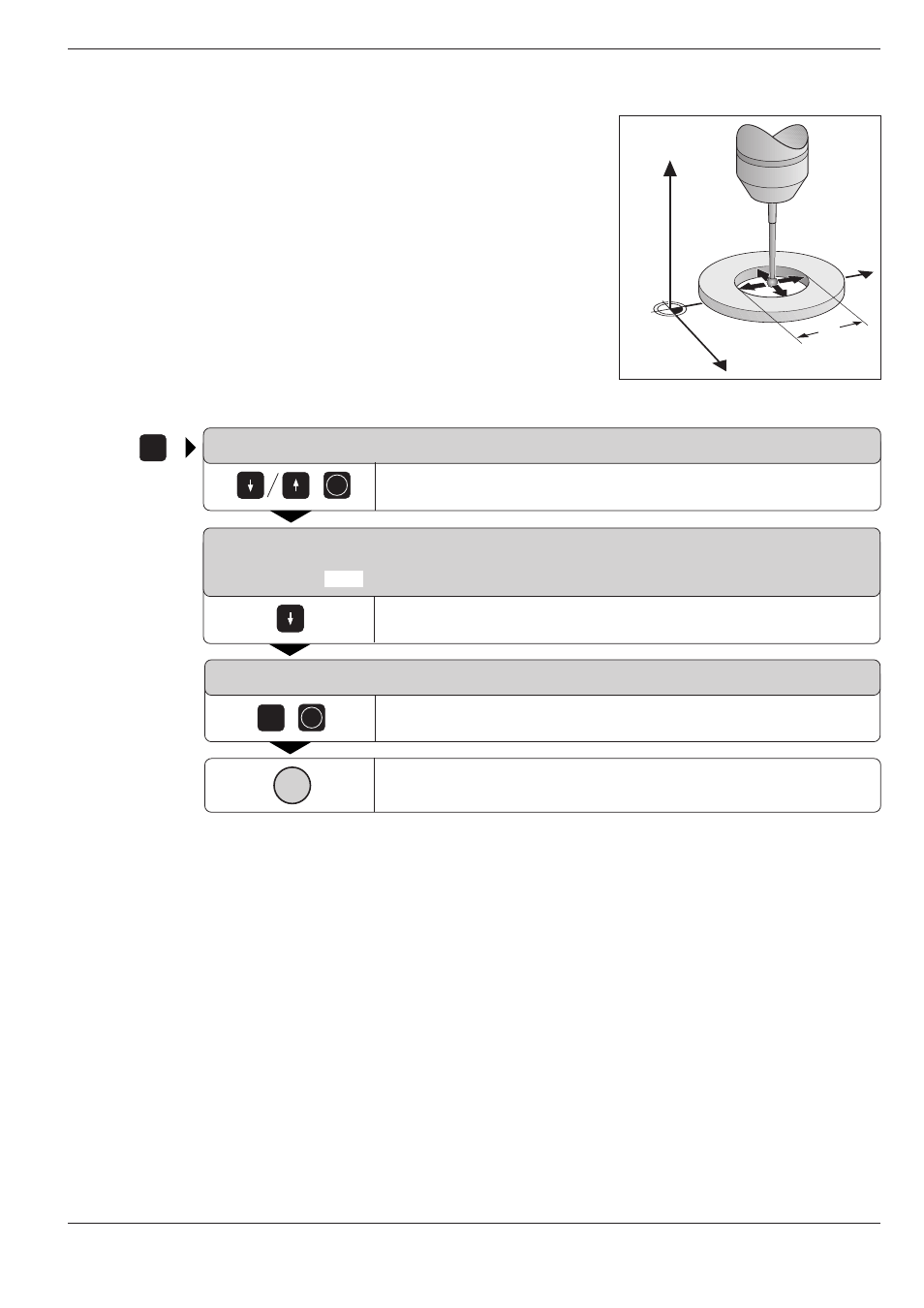

Abb. 2.10: Kalibrierung des Tastsystem-Radius
Y
X
Z
10
ENT
TOUCH
PROBE
5
ENT
I
4 x
Kalibrieren des wirksamen Radius
Vorbereitung:
Tastkopf in die Bohrung des Einstellrings positionieren
WERKSTUECK-FLAECHE = BEZUGSEBENE
Kalibrierfunktion für den Taststift-Radius wählen
KALIBRIERUNG WIRKSAMER RADIUS
X+ X– Y+ Y–
RADIUS EINSTELLRING wählen
RADIUS EINSTELLRING = 0
Radius des Einstellringes eingeben, hier 5 mm
3D-Tastsystem tastet in jede Achsrichtung eine Position in der Bohrung an
Kalibrierwerte anzeigen
Die wirksame Länge und der wirksame Radius des 3D-Tastsystems
werden in der TNC gespeichert und bei späteren Einsätzen berück-
sichtigt.
Die gespeicherten Werte werden am Bildschirm angezeigt, wenn die
Kalibrierfunktionen erneut angewählt werden.
