TNC 360 5-32
5 Werkzeug-Bewegungen programmieren

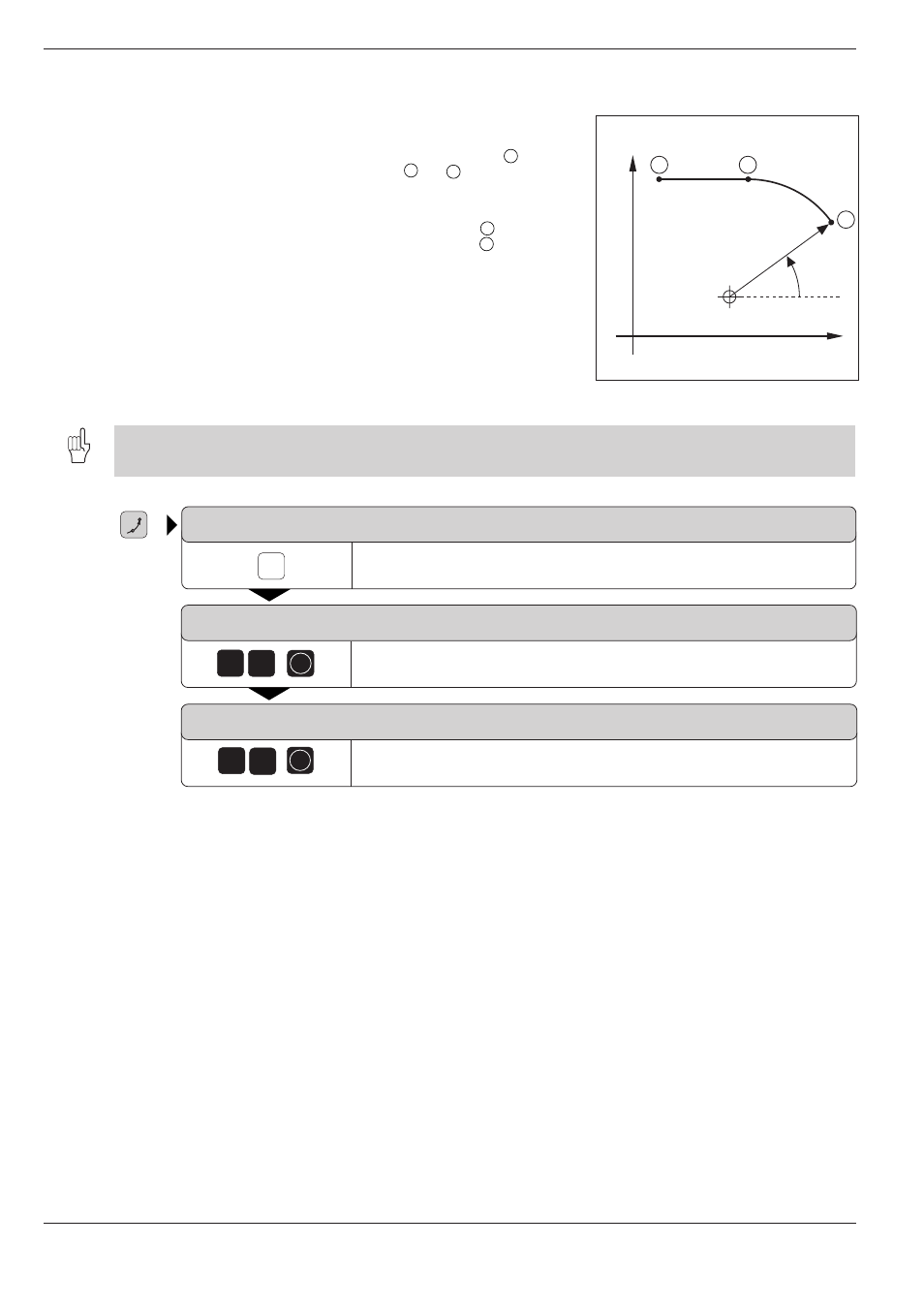

Abb. 5.38: Kreisbahn um einen Pol mit
tangentialem Anschluß
P
CT
5.5 Bahnbewegungen – Polarkoordinaten
CC
PA
PR
E
2 1
0 1
Kreisbahn CTP mit tangentialem Anschluß
Das Werkzeug verfährt auf einer Kreisbahn, die tangential (bei 2 ) an ein
vorhergegangenes Konturelement anschließt ( 1 bis
2
).
Eingabe:
• Polarkoordinaten-Winkel PA des Kreisbogen-Endpunkts
E
• Polarkoordinaten-Radius PR des Kreisbogen-Endpunkts
E
• Die Übergangspunkte müssen genau bestimmt sein.
• Der POL ist nicht der Mittelpunkt des Konturkreises
KOORDINATEN ?
Polarkoordinaten anwählen
POLARKOORDINATEN-RADIUS PR?
Abstand des Kreisbogen-Endpunkts zum Pol eingeben,
z. B. PR=10 mm
POLARKOORDINATEN-WINKEL PA ?
Winkel von Winkelbezugsachse zu PR eingeben, z. B. PA = 80°
Eingabe, falls nötig:
Radiuskorrektur
Vorschub
Zusatzfunktion
NC-Satz: z. B. CTP PR +10 PA +80
0
ENT
ENT
8
